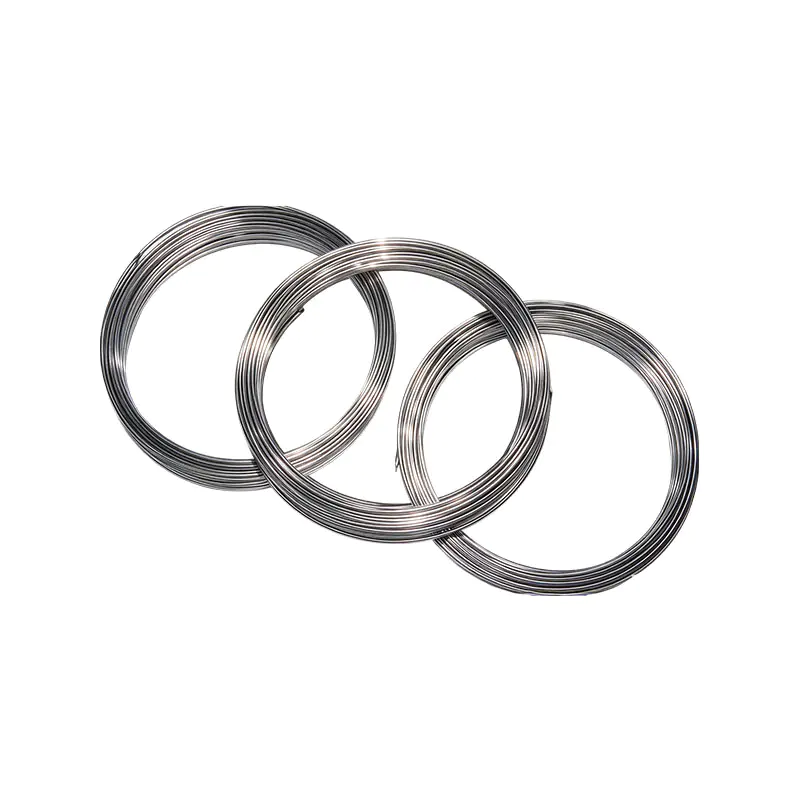

Pancéřovaný termočlánkový kabel

Pancéřovaný termočlánkový kabel, běžně známý jako pancéřový drát nebo mezinárodně jako anorganický izolační termočlánkový kabel, je pevný celek vyrobený z ochranné trubky z nerezové oceli, izolačního prášku z oxidu hořečnatého a materiálu termočlánkového drátu, kombinovaného a zhutněného ve formě. Má výhody odolnosti vůči tlaku, odolnosti proti zemětřesení, pružnosti, miniaturizaci a rychlé tepelné odezvy. Je to základní materiál pro výrobu pancéřových termočlánků.

Výhody produktu:
1. Citlivá tepelná odezva a široký rozsah měření teploty
Malá tepelná setrvačnost, vysoká rychlost snímání teploty, dokáže pokrýt vysoké a nízké teplotní rozsahy, stabilní termoelektrický potenciálový výstup a dokáže rychle zachytit změny teploty v pracovních podmínkách.
2. Vysoká mechanická pevnost, ohebnost a snadná instalace
Kovová pancéřová skořepina je odolná vůči vibracím a nárazům a může se mírně ohýbat, takže je vhodná pro malé prostory vybavení a složité instalace elektroinstalace na místě.
3. Dobré ochranné těsnění a silná přizpůsobivost prostředí
Minerální izolační struktura je hustá, odolná proti vlhkosti, prachu a oxidaci, se spolehlivým izolačním výkonem a může pracovat po dlouhou dobu v drsných průmyslových prostředích, jako je prach a vysoké teploty.

Hlavní prodejní body:
1. Široký rozsah měření teploty a rychlá odezva
Malá tepelná setrvačnost, citlivé snímání teploty, schopné měřit vysoké i nízké teploty, stabilní výstup termoelektrického potenciálu a zpětná vazba změn teploty na místě v reálném čase.
2. Flexibilní a odolný proti vibracím, se silnou přizpůsobivostí instalace
Tělo pancíře je ohebné, odolné proti nárazu a vibracím a lze jej snadno položit v malých prostorech zařízení a složitých místech potrubí.
3. Hustá izolační ochrana, vysoká životnost
Minerální izolační struktura má dobrý těsnící výkon, odolnost proti vlhkosti a prachu, odolnost proti oxidaci a může odolat drsnému průmyslovému prostředí, což snižuje pravděpodobnost selhání a prodlužuje životnost.

Kontaktujte nás
PREV：Žádný předchozí článekDALŠÍ：Pancéřovaný kabel termistoru
FAQ Specifikace výkonu

Q1: Jaký je požadavek na minimální poloměr ohybu u pancéřovaných termočlánkových kabelů?
Odpověď: Obecně by poloměr ohybu neměl být menší než 5-7 násobek vnějšího průměru pancíře. Sonda horkého konce by neměla být co nejvíce ohnuta, aby nedošlo k přerušení vnitřního vodiče a ovlivnění měření teploty.

Q2: Mohou pancéřové termočlánky přímo měřit vysokoteplotní média?
Odpověď: Horní hranice měření teploty závisí na materiálu pláště a měřítku termočlánku a různé modely mají různou teplotní odolnost; V podmínkách ultravysokých teplot je nutné ověřit specifikace a parametry. Překročení rozsahu urychlí stárnutí a poškození.

Q3: Jaké jsou důvody pro přeskakování signálu měření teploty a nepřesné hodnoty?
Odpověď: Mezi běžné příčiny patří elektromagnetické rušení, špatný kontakt kabeláže a poškození izolační vrstvy způsobené vlhkostí. Pro rušivá prostředí se doporučuje použít stíněný typ s jednobodovým uzemněním stínící vrstvy a zkontrolovat těsnost svorek elektroinstalace.

Q4: Lze pro použití pancéřových termočlánkových kabelů prodloužit a spojit?
Odpověď: Nedoporučuje se přímo připojovat a prodlužovat podle libosti. Pro prodloužení by měly být použity kompenzační dráty se stejným číslem dělení; Míchání běžných vodičů bude generovat další tepelný potenciál, což způsobí značné chyby měření.

1.1 Název produktu, model, číslo měřítka, materiál vnější trubky a provozní teplota jsou uvedeny v tabulce 1-1.

Název produktu Model Typ termočlánku Materiál vnějšího pláště Vnější průměr (mm) Max provozní teplota (°C)
Pancéřovaný termočlánkový kabel Chromel-Nisil
Pancéřovaný termočlánkový kabel Chromel-Nisil-Mg 		KK
KN 		K
N 		GH3030, GH3039, 25Cr–20Ni 0,5; 1,0 500
1,5; 2,0 800
3,0; 4,0; 4,5; 5,0 900
6,0; 8.0 1100
Pancéřovaný termočlánkový kabel Chromel-Nisil
Pancéřovaný termočlánkový kabel Chromel-Nisil-Mg 		KK
KN 		K
N 		1Cr18Ni9Ti, 316L; 304 0,5; 1,0 400
1,5; 2,0 600
3,0; 4,0; 4,5; 5,0 800
6,0; 8.0 800
Pancéřovaný Chromel-Constantan Termočlánkový kabel KE E 1Cr18Ni9Ti, 316L; 304 0,5; 1,0 400
1,5; 2,0 500
3,0; 4,0; 4,5; 5,0 600
6,0; 8.0 800
Pancéřovaný železno-konstantní termočlánkový kabel KJ J 1Cr18Ni9Ti, 316L; 304 0,5; 1,0 300
1,5; 2,0 400
3,0; 4,0; 4,5; 5,0 500
6,0; 8.0 750
Pancéřovaný měděno-konstantní termočlánkový kabel KT T 1Cr18Ni9Ti, 316L; 304 0,5; 1,0 200
1,5; 2,0; 3.0
4,0; 4,5; 5,0 		300
300
6,0; 8.0 400
Pancéřovaný termočlánkový kabel PtRh10–Pt KS S GH3030, GH3039, 25Cr–20Ni 1,0; 1.5 800
2,0; 3.0 900
Pancéřovaný termočlánkový kabel PtRh13–Pt KR R 4,0; 4.5 1000
5,0; 6,0; 8.0 1100
Pancéřovaný termočlánkový kabel PtRh30–PtRh6 KB B GH3030, GH3039, 25Cr–20Ni 4,0; 4.5 1100
5,0; 6,0; 8.0 1200


Poznámka: Výrobky z jiných materiálů as různými vnějšími průměry lze dodat po konzultaci mezi dodavatelem a zákazníkem.
1.2 Produktové standardy
1.2.1 Základní kovové pancéřované termočlánkové kabely vyhovují JB/T8205-1999 a GB/T18404-2001
1.2.2 Kabely termočlánků pancéřované drahými kovy vyhovují JB/T 8909-1999
1.2.3 Pancéřované termočlánkové kabely Pt-Rh 30–Pt-Rh 8 vyhovují normě QB/T 2405-2004

1.3 Způsob označení modelů pancéřových termočlánkových kabelů:

KK 4 G30 φ5,0 I GB/T18404-2001
KK Model (KKKN, KEKJKTKS, KR, KB)
4 Počet kabelů: Neuvádí se pro dvoužilové; čtyřjádro je označeno „4“
G30 Materiál ochranné trubky: 1Cr18Ni9Ti je označen „B“
GH3039 je označen „G39“
GH3030 je označen „G30“
25Cr-20Ni je označen „2520“
316L, 304
φ5.0 Vnější průměr kabelu (Φ0,5–8,0 mm)
I Toleranční třída (třída I, II, III)
GB/T18404 Standardní číslo
2001 Standardní rok

1.4 Rozměry výrobku a povolené odchylky musí odpovídat tabulce 1-2.

Vnější průměr a tolerance (mm) KK / KN / KE / KJ / KT KS / KR / KB
Min. Tloušťka stěny (mm) Min. Termočlánkový drát Prům. (mm) Min. Tloušťka izolační vrstvy (mm) Min. Tloušťka stěny (mm) Min. Termočlánkový drát Prům. (mm) Minimální průměr drátu termočlánku (mm)
0,5 ± 0,025 0.05 0.08 0.04 / / /
1,0 ± 0,025 0.1 0.15 0.08 0.1 0.1 0.12
1,5 ± 0,025 0.15 0.23 0.12 0.15 0.15 0.17
2,0 ± 0,025 0.2 0.3 0.16 0.2 0.2 0.23
3,0 ± 0,030 0.3 0.45 0.24 0.3 0.3 0.34
4,0 ± 0,040 0.4 0.6 0.32 0.4 0.4 0.47
4,5 ± 0,045 0.45 0.68 0.36 0.45 0.4 0.52
5,0 ± 0,050 0.5 0.75 0.4 0.5 0.45 0.62
6,0 ± 0,060 0.6 0.9 0.48 0.6 0.45 0.8
8,0 ± 0,080 0.8 1.2 0.64 0.8 0.45 1.16

Poznámka: Mírné úpravy tloušťky stěny trubky, průměru drátu termočlánku a tloušťky izolace jsou povoleny u vícežilových nebo jednožilových pancéřovaných termočlánkových kabelů.

1.4 Charakteristiky a tolerance termočlánku
U pancéřovaných termočlánků vyrobených z pancéřovaných termočlánkových kabelů různých modelů, když je referenční přechod 0 °C, termoelektrický potenciál musí vyhovovat GB/T 16839.1-1997, „Termočlánky – část 1: Kalibrační tabulky“ a tolerance pro různé třídy musí odpovídat ustanovením tabulek 1–3.

Kategorie Toleranční třída Model Typ Tolerance (°C) Rozsah teplot (°C)
Základní kovový pancéřový termočlánkový kabel I KK K ±1,5 °C nebo ±0,4 %t −40 ~ 1100
KN N −40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
KT T ±0,5 °C nebo ±0,4 %t −40 ~ 350
II KK K ±2,5 °C nebo ±0,75 %t −40 ~ 1100
KN N −40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
KT T ±1,0 °C nebo ±0,75 %t −40 ~ 400
III KK K ±2,5 °C nebo ±1,5 %t −200 ~ 40
KN N −200 ~ 40
KE E −200 ~ 40
KT T ±1,0 °C nebo ±1,5 %t −200 ~ 40
Pancéřový termočlánkový kabel z drahých kovů II KS S ±1,5 °C nebo ±0,25 %t 300 ~ 1100
KR R 300 ~ 1100
pt KS S ±3,0 °C nebo ±0,5 %t 300 ~ 1100
KR R 300 ~ 1100
II KB B ±0,25 %t 600 ~ 1200
III KB B ±4,0 °C nebo ±0,5 %t 600 ~ 1200

Poznámka: t = absolutní hodnota měřené teploty (°C); "pt" označuje standardní (obyčejný) stupeň.

1.5 Izolační odpor
Izolační odpor se měří mezi párem drátů a mezi párem drátů a vnějším pláštěm. Pro kabely s vnějším průměrem <1,5 mm musí být použité napětí 75 25 V DC; pro kabely s vnějším průměrem >1,5 mm musí být použité napětí 500 50 V DC. Izolační odpor na metr při pokojové teplotě a při zvýšených teplotách musí vyhovovat ustanovením tabulky 1-4.

Testovací prostředí Modelky Min. Měřicí délka (m) Testovací teplota (°C) Min. Izolační odpor (MΩ/m)
Pokojová teplota KK, KE, KJ, KT, KN, KS, KR, KB 1 25 ± 15 1000
Vysoká teplota KK, KN, KE, KJ, KS, KR, KB 0.5 500 ± 15 5
Vysoká teplota KT 0.5 300 ± 15 500

Poznámka: Izolační materiály pancéřových termočlánků a pancéřových termočlánkových kabelů mají omezenou elektrickou vodivost; izolační odpor klesá s rostoucí délkou kabelu. Vodivost na jednotku délky je označena Sm’ (rovná se Q’·m’); u kabelů nebo termočlánků delších než 1 m je izolační odpor vyjádřen v ·m nebo MQ·m, přičemž izolační odpor je nepřímo úměrný délce; pro ty kratší než 1 m je vyjádřen v MQ·m.
