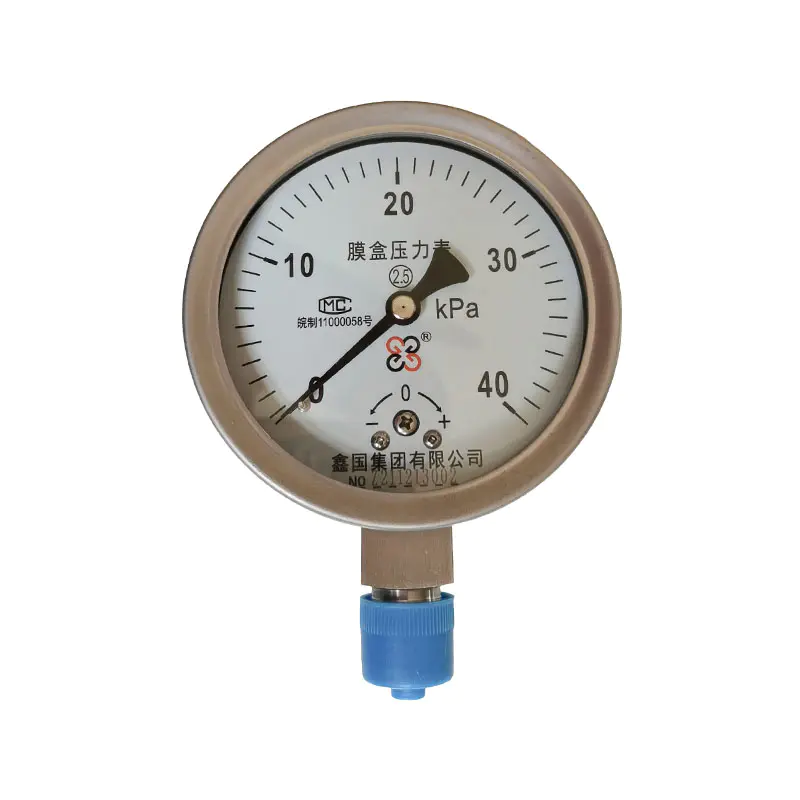

Tlakoměr XG/YE-100, 150 série s membránovou skříní

Tlakoměr s membránovou skříní řady XG/YE-100、150 je místní mechanický tlakoměr indikující mikrotlak, který používá jako prvek pro snímání tlaku vlnitou membránovou skříň. Průměr měřidla je rozdělen do dvou specifikací: Φ 100 mm a Φ 150 mm. Spoléháním se na to, že krabice z vlnité fólie vytváří elastický posun pod tlakem, posun je zesílen pákovým převodovým mechanismem a ukazatel je poháněn tak, aby se na místě dosáhlo zobrazení mikrotlaku, podtlaku a přetlaku a podtlaku. Obyčejná verze krabice s tekutým filmem a spoje jsou vyrobeny ze slitiny mědi a cínu; Přípona - B je verze z nerezové oceli a části přijímající kapalinu jsou nahrazeny materiálem z nerezové oceli; rozšiřitelná konfigurace elektrického kontaktu odolná proti nárazům a magnetickou podporou, vhodná pro měření mikrotlaku a podtlaku plynu bez nebezpečí výbuchu, běžně používaná ve ventilaci kotlů, plynu, peci, ventilátoru na odstraňování prachu a dalších pracovních podmínkách.

Výhody produktu :
1. Citlivost měření mikrotlaku je vysoká a prvek pro snímání tlaku membránové skříně je citlivý na malé změny tlaku, takže je zvláště vhodný pro scénáře měření mikrotlaku a nízkotlakého plynu.
2. Vynikající výkon vzduchotěsnosti, svařovaná těsnící konstrukce, ochrana proti úniku plynu, běžně používané pro monitorování tlaku plynu, jako je tlak vzduchu v peci, plyn, ventilace atd.
3. Lehká a stabilní konstrukce, jednoduchá vnitřní struktura, vynikající odolnost proti přetížení ve srovnání s některými nástroji s pružinovými trubicemi a nízká denní poruchovost.
4. Volitelná konfigurace je bohatá a lze ji vyrobit ve verzích z nerezové oceli, odolné proti nárazům a verzí s elektrickým kontaktem s magnetickou podporou, aby se dosáhlo blokování alarmu na místě. Rozhraní je rozmanité a snadno se instaluje a ladí.

Hlavní prodejní body:
1. Citlivé měření mikrotlaku, prvek pro snímání tlaku membránového boxu, zkušený v nízkotlaké a mikrotlaké detekci plynu, rychlá odezva na malé změny tlaku.
2. Dobrá vzduchotěsnost, svařovaná těsnící konstrukce, únik plynu není snadný, vhodný pro pracovní podmínky plynu, jako je tlak větru, plyn, ventilace pece atd.
3. Jednoduchá konstrukce s nízkou poruchovostí, schopná odolat určitému přetížení, lehká a spolehlivá pro dlouhodobý provoz.
4. K dispozici je více konfigurací, které podporují styly elektrických kontaktů z nerezové oceli, odolné proti nárazům a s magnetickou podporou, aby bylo dosaženo ovládání blokování tlakového alarmu.
5. Snadná instalace a údržba, kompletní specifikace rozhraní, snadná demontáž a výměna, široce kompatibilní s různými typy ventilátorů, kotlů a plynových zařízení.

Kontaktujte nás
PREV：XG／YA -100 、 manometr čpavku řady 150DALŠÍ：Tlakoměr XG/YE-100B s membránou z nerezové oceli
FAQ Specifikace výkonu

Q1: Lze k měření kapalných médií použít měchový manometr?
A: Používá se hlavně pro měření mikrotlaku plynu a nízkého tlaku; nedoporučuje se pro měření kapalin. Kapalina vstupující do dutiny membránové skříně může snadno způsobit vnitřní korozi a nulový posun; Pro měření kapalných médií se doporučuje používat membránové nebo pružinové trubkové tlakoměry.

Q2: Proč je rozsah měchového tlakoměru tak malý? Může měřit vysoký tlak?
Odpověď: Membránová skříň je tenkostěnný prvek pro snímání tlaku, vhodný pouze pro mikrotlak a nízký tlak. Vysoký tlak může způsobit trvalou deformaci membránového boxu a selhání přístroje; Pro podmínky vysokého tlaku použijte tlakoměr pružinové trubky.

Q3: Jak si vybrat mezi běžným membránovým boxem a tlakoměrem membránového boxu z nerezové oceli?
A: Běžná nadproudová součást membránové skříně je vyrobena ze slitiny mědi, vhodná pro suché a nekorozivní plyny; V případě slabě korozivního plynu a vlhkého prostředí lze přímo zvolit tlakoměr z nerezové membránové skříně pro zlepšení antikorozní životnosti.

Q4: Jaké jsou důvody, proč se ukazatel nevrátí na nulu a měření je nepřesné?
A: Hlavní příčiny: náraz přetlaku, korozivní plyn korodující membránovou skříň, časté kolísání tlaku. Nepřetěžujte, pro korozivní média volte nerezovou ocel, pravidelně kontrolujte nulový bod a při silné deformaci membránového boxu ihned vyměňte přístroj.

Rozsah stupnice a třída přesnosti

Model Rozsah stupnice (kPa) Třída přesnosti Hmotnost (kg)
Měřicí tlak Negativní tlak Složený tlak
XG-YE-100 XG-YE-150 0~1,6 -1,6~0 -0,8~ 0,8 2.5 0.5
0~2,5 -2,5~0 -1,2~ 1,2
0~4 -4~0 -2~ 2
0~6 -6~0 -3~ 3
0~10 -10~0 -5~ 5
0~16 -16~0 -8~8
0~25 -25~0 -12~ 12
0~40 -40~0 -20~20

Provozní poloha a prostředí: Přístroj musí být namontován svisle. Provozní okolní teplota: -25~55℃, relativní vlhkost ≤80%. Okolní vzduch nesmí obsahovat žádné škodlivé plyny, které by korodovaly přístroj.
Vliv teploty: Když se provozní teplota odchyluje od 20 ±5 ℃, dodatečná chyba teploty nesmí překročit 0,4 %/10 ℃.
