1. Co jsou Průtokoměry a jak fungují

Průtokoměry jsou přístroje, které měří, jak rychle se tekutina pohybuje potrubím, kanálem nebo kanálem nebo kolik tekutiny prošlo za danou dobu. Uvnitř měřiče se fyzikální vlastnost pohybující se tekutiny, jako je její rychlost, tlakový rozdíl, který vytváří, nebo její hybnost, přemění na elektrický nebo mechanický signál, který lze odečíst na místě nebo poslat zpět do velínu. Protože kapaliny, plyny a pára se při změně tlaku a teploty chovají odlišně, jsou průtokoměry postaveny na několika různých fyzikálních principech, včetně elektromagnetické indukce, víru, doby průchodu ultrazvukem, Coriolisovy síly a diferenciálního tlaku.

Na typické procesní lince je průtokoměr obvykle umístěn blízko jiných provozních přístrojů, jako jsou tlakové vysílače a teplotní senzory, takže jeho naměřené hodnoty lze porovnat s tím, co se děje v procesu. Který průtokoměr nejlépe vyhovuje, do značné míry závisí na tom, o jakou tekutinu se skutečně jedná, jak přesné musí být čtení a co umožňuje samotné potrubí z hlediska prostoru a uspořádání. Když je pro danou práci vybrán správný nástroj, pomáhá udržet stabilní produkci, podporuje energetické účetnictví a poskytuje operátorům přehled, na který se spoléhají automatizované výrobní a energetické systémy.

2. Klíčové výkonové charakteristiky průtokoměrů

Každý průtokoměr má soubor technických charakteristik, které určují, zda se hodí pro danou práci. Ty jsou obvykle uvedeny v datovém listu přístroje a pomáhá, když se na ně díváte společně, nikoli po jednom, protože dělat dobře v jedné vlastnosti často znamená vzdát se trochu jiné vlastnosti. Níže uvedený seznam seskupuje faktory, které se nejčastěji kontrolují při výběru průtokoměru, do dvou kategorií: jak přístroj funguje a jak dobře zapadá do okolního závodu a řídicího systému.

(1) Faktory související s výkonem

• Přesnost měření : obvykle se udává jako procento naměřené hodnoty nebo z plného rozsahu, přesnost určuje, zda nástroj vyhovuje vypořádání obchodu, převodu do úschovy, řízení procesu nebo jednoduchému obecnému monitorování.
• Poměr dosahu (rozsah) : rozpětí mezi nejvyšším a nejnižším průtokem, který může měřidlo změřit, přičemž zůstává v rámci své stanovené přesnosti; Poměr širšího rozsahu umožňuje jednomu přístroji pokrýt více provozních podmínek bez jeho výměny.
• Tlaková ztráta: některé konstrukce průtokoměrů umisťují do průtokové cesty překážku, která vytváří tlakovou ztrátu, která stojí energii na čerpání, zatímco nerušivé konstrukce se tomuto efektu do značné míry vyhýbají.
• Adaptabilita médií: jak dobře daný design senzoru zvládá kapaliny, plyny, páry, husté nebo viskózní tekutiny, korozivní chemikálie nebo tekutiny nesoucí pevné částice.

(2) Spolehlivost a integrační faktory

• Výstupní signál: běžné formáty zahrnují 4-20mA analogový proud, pulzní výstup a digitální protokoly jako RS485 nebo Modbus, které rozhodují o tom, jak snadno se elektroměr připojí ke stávajícímu řídicímu systému.
• Požadavky na instalaci: přímá trasa potrubí potřebná před a za měřičem, orientace montáže a to, zda potrubí zůstane zcela zaplněné, to vše ovlivňuje stabilitu měření a musí odpovídat fyzickému umístění.
• Spolehlivost: jak dobře přístroj odolává elektromagnetickému rušení, toleruje kolísání okolní teploty a tlaku, udržuje signál v průběhu času stabilní a jak dlouho potřebuje údržbu po celou dobu své životnosti.

ve zkratce: přesnost a rozsah popisují, jak přesně a jak široce měří měřič, tlaková ztráta a přizpůsobivost médií popisují, jak dobře odpovídá fyzickému procesu, a výstupní signál, potřeby instalace a spolehlivost popisují, jak dobře odpovídá okolnímu řídicímu systému. Společné vážení všech sedmi, namísto zaměření pouze na jeden, je obecně to, co vede k dobře sladěnému průtokoměru.

(3) Graf: Typická odchylka přesnosti podle typu průtokoměru

Níže uvedená tabulka uvádí několik běžných typů průtokoměrů podle toho, jak moc se jejich údaj obvykle liší od skutečné hodnoty. Odchylka přesnosti se udává v procentech a menší číslo znamená těsnější a přesnější čtení. Tato čísla odrážejí běžně uváděné průmyslové rozsahy spíše než pevné záruky, protože skutečný výkon stále závisí na kvalitě instalace, podmínkách kapaliny a na tom, jak dobře je přístroj zkalibrován. Srovnání má poskytnout obecný pocit, kde každý princip měření obvykle sedí na stupnici přesnosti. Když si jej přečtete spolu s dalšími faktory výběru na této stránce, pomůže vám to zúžit pole, než se rozhodnete pro konečnou specifikaci.

Jak ukazuje graf, Coriolisovy hmotnostní průtokoměry obvykle sedí na nejtěsnějším konci stupnice přesnosti, přičemž hodnoty odchylek jsou často uváděny kolem ±0,15 % , což je jeden z důvodů, proč je tato technologie vybrána pro přepravu a vysoce hodnotné dávkování kapalin. Na řadu přicházejí elektromagnetické a turbínové průtokoměry, oba běžně uváděné blízko ±0,5 % , který vyhovuje obecné kontrole procesů, která stále vyžaduje přiměřeně úzkou toleranci. Ultrazvukové a vírové průtokoměry obvykle přistávají kolem ±1,0 % odchylka, což je úroveň, která pokrývá většinu potřeb užitkového a průmyslového monitorování, a upínací ultrazvukové konstrukce to zvládají, aniž by se kdy dotkli tekutiny. Diferenční tlakoměry postavené kolem clony mají tendenci sedět blíže ±1,5 % , což odráží vztah druhé odmocniny mezi tlakovým rozdílem a rychlostí průtoku, který se stává výraznějším při nižších průtokech. Měřiče proměnných ploch nebo rotametry obvykle ukazují nejširší odchylku skupiny, často uváděnou blízko ±2,0 % , což je dobré pro rychlou vizuální kontrolu, ale méně vhodné pro těsnou kontrolu procesu. Stojí za to mít na paměti, že údaj o přesnosti skutečně něco znamená, až když je spárován s definovaným poměrem rozsahu, protože měřič může vypadat velmi přesně ve svém jmenovitém bodu průtoku, zatímco mimo tento rozsah funguje špatně. Výběr průtokoměru čistě proto, že má nejnižší publikovanou hodnotu odchylky, bez kontroly rozsahu, kompatibility médií a instalačních omezení, často vede k nesouladu mezi přístrojem a skutečným procesem. Z tohoto důvodu se s přesností nejlépe zachází jako s jedním vstupem z několika, nikoli jako s jediným rozhodujícím faktorem.

3. Běžné typy průtokoměrů a jak každý z nich funguje

Průtokoměry spadají do rodin na základě fyzikálního principu, který používají ke snímání pohybu tekutin. Každá rodina má svou vlastní kombinaci přesnosti, kompatibility médií a potřeb instalace, což je důvod, proč jeden průmyslový závod často provozuje několik různých typů průtokoměrů najednou. Níže uvedené pododdíly popisují, jak každý z nejběžnějších typů funguje a kde se obvykle používá.

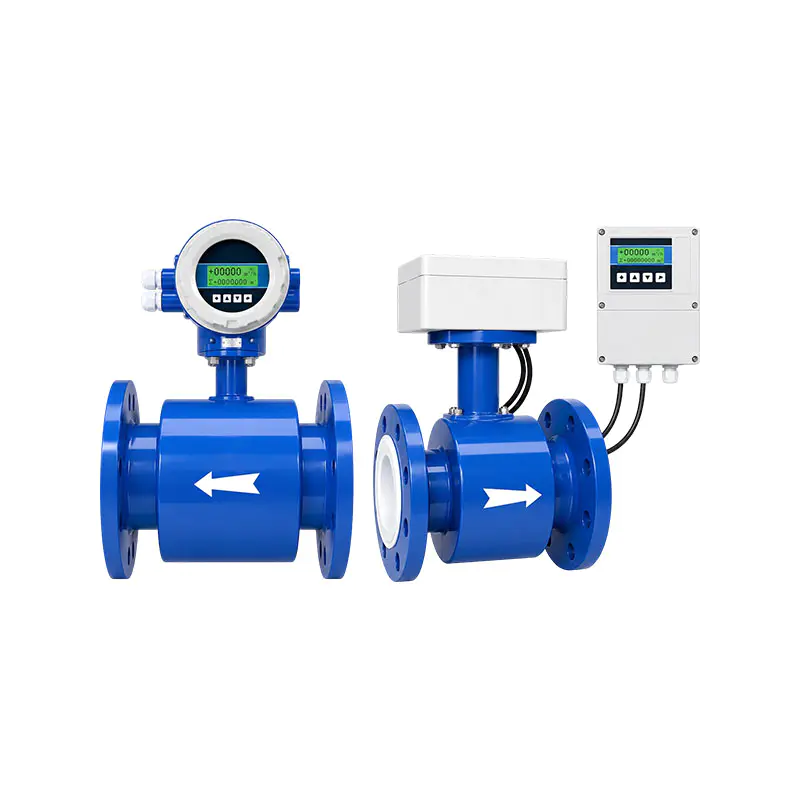

(1) Elektromagnetické Průtokoměry

Elektromagnetické průtokoměry pracují na Faradayově zákonu elektromagnetické indukce. Přes potrubí se generuje magnetické pole a když skrz něj prochází vodivá tekutina, indukuje tekutina malé napětí, které měřič měří. Protože toto napětí je úměrné průměrné rychlosti tekutiny, poskytuje měřič lineární odečet v širokém rozsahu průtoku, aniž by do potrubí vkládalo něco, co by blokovalo průtok. Tento design funguje pouze s elektricky vodivými kapalinami, jako je voda, odpadní voda a mnoho procesních chemikálií, a nelze jej použít pro plyny, páru nebo nevodivé kapaliny, jako je většina uhlovodíků.

(2) Turbínové průtokoměry

Turbínové průtokoměry umisťují do průtokové cesty malý rotor. Pohybující se tekutina roztáčí rotor rychlostí, která sleduje jeho rychlost, a snímací cívka detekuje rotaci a převádí ji na pulzní signál. Turbínové měřiče nabízejí dobrou přesnost a rychlou odezvu pro čisté kapaliny a plyny s nízkou viskozitou, ale pohybující se rotor se časem opotřebovává a částice v kapalině mohou zkracovat životnost ložisek nebo pomalu shazovat údaje.

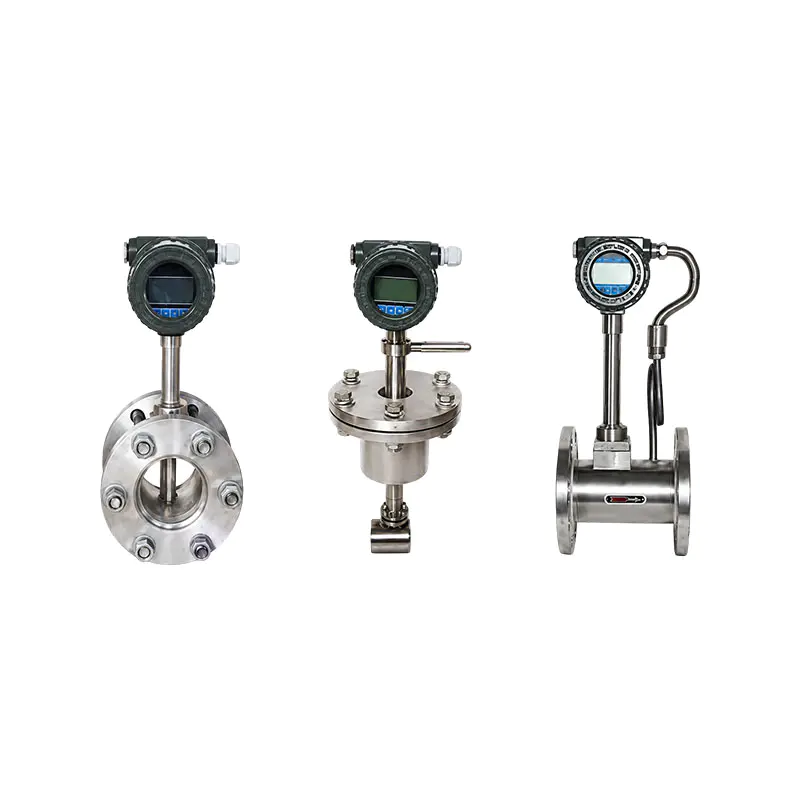

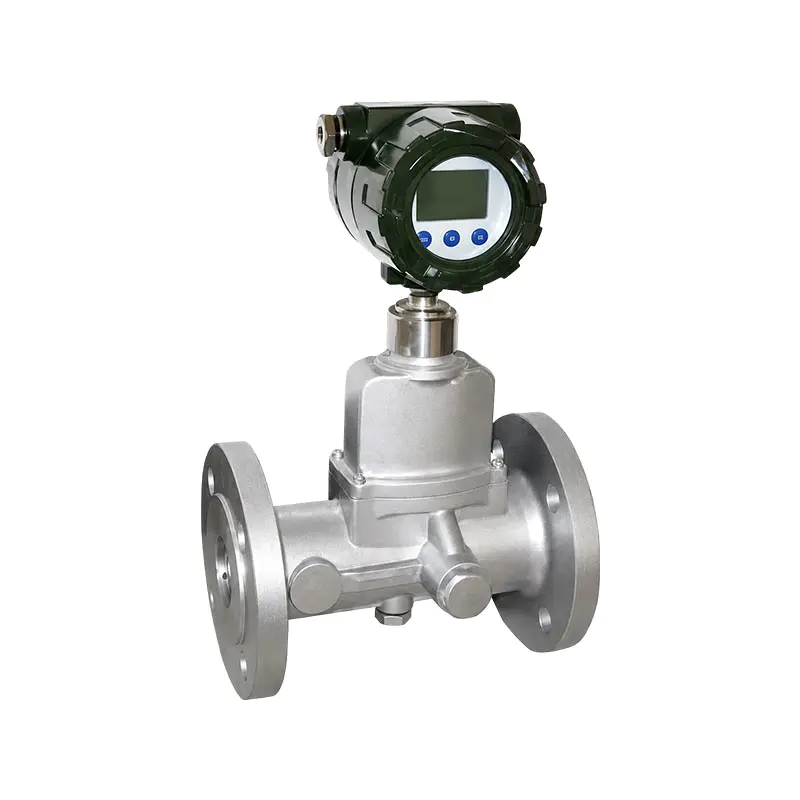

(3) Vortexové průtokoměry

Vortexové průtokoměry spoléhají na Karmanův vírový pouliční efekt: malé blafové těleso umístěné v průtokové dráze způsobuje, že se po proudu odlupují střídavé víry nebo víry s frekvencí vázanou na rychlost průtoku. Snímač zachytí frekvenci propouštění a převede ji na hodnotu průtoku. Vírové měřiče nemají žádné pohyblivé části, pracují s kapalinami, plyny a párou a zvládají poměrně široký teplotní rozsah, ačkoli potřebují minimální rychlost průtoku, aby vytvořily stabilní signál, což je činí méně vhodnými pro velmi nízké průtoky.

(4) Ultrazvukové průtokoměry

Ultrazvukové průtokoměry měří nepatrný rozdíl v době cesty mezi ultrazvukovými pulzy vysílanými ve směru toku a proti směru toku nebo v některých provedeních měří Dopplerův frekvenční posun způsobený částicemi nebo bublinami nesenými v tekutině. Upevňovací verze se montují na vnější stranu potrubí, takže je lze instalovat nebo opravovat bez řezání do potrubí nebo zastavení procesu. Díky této nerušivé kvalitě jsou ultrazvukové měřiče vhodné pro potrubí s velkým průměrem a pro místa, kde by zastavení procesu instalace měřiče bylo rušivé.

(5) Coriolisovy hmotnostní průtokoměry

Coriolisovy průtokoměry měří hmotnostní průtok přímo tím, že zachytí mírný kroutivý pohyb, známý jako Coriolisův efekt, ve vibrující trubici, když se jím pohybuje tekutina. Vzhledem k tomu, že odečet je založen na hmotnosti spíše než na objemu, Coriolisovy měřiče nejsou do značné míry ovlivněny změnami hustoty kapaliny, tlaku nebo teploty, což podporuje velmi vysokou přesnost. Stejný design může měřit hustotu kapaliny současně, což je jeden z důvodů, proč je běžnou volbou pro přepravu a vysoce hodnotné měření kapalin, i když přístroj bývá těžší a dražší než jiné konstrukce.

(6) Průtokoměry diferenčního tlaku (deska s clonou).

Průtokoměry s diferenčním tlakem, nejčastěji postavené kolem clony, mírně zužují dráhu průtoku a měří tlakovou ztrátu, kterou tím vzniká. Protože průtok je úměrný druhé odmocnině tohoto tlakového rozdílu, konstrukce je jednoduchá, dobře srozumitelná a funguje v širokém rozsahu čistých kapalin, plynů a páry, ačkoli přesnost znatelně klesá při nízkém průtoku a zúžený otvor vytváří trvalou malou tlakovou ztrátu.

(7) Průtokoměry s proměnnou plochou (rotametry)

Průtokoměry s proměnnou plochou, lépe známé jako rotametry, používají kónickou skleněnou nebo kovovou trubici, ve které malý plovák stoupá nebo klesá v závislosti na průtoku, přičemž poloha plováku se odečítá přímo na stupnici. Protože nepotřebuje žádné externí napájení pro základní vizuální odečet, je tento design jednoduchý a levný pro obecné monitorování, i když je normálně namontován vertikálně a poskytuje méně přesné údaje než elektronické alternativy.

(8) Graf: Porovnání typického dosahu (poměr poklesu).

Dosahovatelnost, někdy nazývané turndown ratio, popisuje, jak široký rozsah průtoků může daný přístroj měřit, zatímco zůstává v rámci své jmenovité přesnosti. Níže uvedená tabulka ukazuje typické hodnoty rozsahů pro výše uvedené typy průtokoměrů uvedené jako poměr mezi nejvyšším a nejnižším průtokem, který může přístroj spolehlivě měřit. Vyšší poměr znamená, že jeden přístroj zvládne širší rozsah provozních podmínek, aniž by bylo nutné měnit velikost nebo vyměňovat. To je nejdůležitější u procesů, kde průtok výrazně kolísá v průběhu výrobního cyklu. Dosah čtení spolu s přesností poskytuje úplnější obrázek o tom, jak nástroj vydrží v dlouhodobém horizontu.

Coriolisovy hmotnostní průtokoměry obvykle nabízejí nejširší rozsah ze skupiny, s hodnotami často uváděnými až do výše 100:1 , který vyhovuje měření hmotnosti prostřednictvím deformace trubky, která zůstává stabilní ve velmi širokém rozpětí průtoku. Elektromagnetické a ultrazvukové průtokoměry běžně dosahují téměř poklesu 50:1 , poskytující stabilní hodnoty v širokém operačním okně bez jakýchkoli pohyblivých částí. Turbínové průtokoměry obecně sedí kolem 20:1 , což je dostatečné pro mnoho obecných procesních úloh, ale užší než elektromagnetické nebo ultrazvukové možnosti. Vírové měřiče obvykle přistávají blízko 15:1 , omezená minimální rychlostí potřebnou k udržení detekovatelného signálu vrhání víru v chodu. Rotametry běžně nabízejí ztlumení 10:1 , jemné pro monitorování stálého průtoku, ale méně flexibilní tam, kde se průtoky hodně mění. Clonové měřiče obvykle vykazují nejužší rozsah z běžných typů, často uváděných 4:1 , přímý výsledek vztahu druhé odmocniny mezi tlakovým rozdílem a průtokem, díky kterému se nejistota měření rychle zvyšuje při sníženém průtoku. Pokud se očekává, že proces bude probíhat v širokém rozsahu podmínek průtoku, výběr přístroje s úzkým rozsahem může nechat měřidlo pracovat mimo svůj přesný rozsah po dlouhou dobu. Na druhou stranu, specifikace mnohem většího rozsahu, než ve skutečnosti potřebuje stabilní aplikace s úzkým rozsahem, obvykle jen zvyšuje náklady, aniž by přidala skutečný přínos. Přizpůsobení rozsahu k tomu, jak se proces skutečně chová, spíše než implicitní hodnota podle toho, která hodnota je vyšší, má tendenci poskytovat nejlepší celkovou hodnotu. To je jeden z důvodů, proč se výběr průtokoměru obvykle provádí spolu s pohledem na historické nebo očekávané údaje o průtoku pro dané potrubí.

(9) Graf: Víceatributové srovnání vybraných typů průtokoměrů

Kromě přesnosti a rozsahu, několik dalších vlastností určuje, jak dobře se průtokoměr hodí k dané instalaci. Níže uvedený radarový graf porovnává tři široce používané typy, elektromagnetický, vortexový a upínací ultrazvuk, v pěti kvalitách: přesnost, přizpůsobivost médií, nízká tlaková ztráta, jednoduchost údržby a stabilita signálu. Každá kvalita je hodnocena na relativní stupnici a větší stínovaná oblast ukazuje na silnější celkový výkon napříč zobrazenými pěti dimenzemi. Tento graf je určen k podpoře dobře zaokrouhleného srovnání spíše než korunovat jednu technologii jako nejlepší volbu v každé situaci. Zde uvedené relativní pevnosti by měly být vždy zváženy ve vztahu ke konkrétní kapalině a podmínkám na místě skutečného projektu.

Srovnání to ukazuje elektromagnetické průtokoměry skóre silně na přesnosti a stabilitě signálu, což odpovídá přímému, lineárnímu vztahu mezi indukovaným napětím a rychlostí toku, zatímco boduje mírněji na přizpůsobivosti média, protože tekutina musí být elektricky vodivá. Protože uvnitř potrubí není nic, co by blokovalo průtok, mají také dobré výsledky při nízké tlakové ztrátě a neexistence pohyblivých částí přispívá k hodnocení jednoduchosti údržby. Vírové průtokoměry vykazují rovnoměrnější rozložení ve všech pěti kvalitách, pevné, ale ne výjimečné v každé z nich, což odráží, jak široce se vztahují na kapaliny, plyny a páru, aniž by byly špičkou v jakékoli jednotlivé kategorii. Malé blafové těleso uvnitř potrubí způsobuje určitou tlakovou ztrátu, která se zde projevuje jako střední skóre. Upínací ultrazvukové průtokoměry Obzvláště dobré skóre v oblasti přizpůsobivosti média a nízké tlakové ztráty, protože montáž na vnější stranu potrubí znamená, že se senzor nikdy nedotkne tekutiny a nic neblokuje průtokovou cestu. U ultrazvukových konstrukcí se také dobře hodnotí jednoduchost údržby, protože zde není třeba časem vyměnit nebo vyčistit žádnou smáčenou část. To znamená, že ultrazvukové měřiče mohou ztratit určitou stabilitu signálu, když tekutina nese strhávané bubliny plynu nebo velké množství pevných částic, protože to interferuje s dobou průchodu nebo Dopplerovým měřením. Tento kompromis je dobrým příkladem toho, proč žádný jednotlivý typ průtokoměru nezvítězí v každé situaci; správná technologie závisí na tom, která z těchto vlastností je pro dané potrubí, kapalinu a provozní prostředí nejdůležitější. Pracoviště, která manipulují s širokou škálou procesních kapalin, často mají k dispozici více než jednu rodinu průtokoměrů právě z tohoto důvodu.

4. Kde se používají průtokoměry

Průtokoměry se objevují téměř v každém průmyslovém odvětví, kde je třeba měřit, řídit nebo účtovat kapalinu. Který typ se v daném sektoru použije, obvykle závisí na vlastnostech kapaliny, na tom, jak přesné musí být čtení a jak je potrubí rozloženo. Níže uvedená tabulka poskytuje rychlou referenci pro běžná průmyslová odvětví a druhy měření, které obvykle potřebují.

ve zkratce: co tyto sektory sdílejí, je potřeba spolehlivých dat o průtoku v konkrétním bodě procesu, ať už pro energetické účetnictví, řízení procesu nebo hygienickou manipulaci s produkty, a řada průtokoměrů, která nejlépe vyhovuje každému sektoru, obvykle vyplývá z toho, jak vodivé, čisté a tlakové jsou kapaliny v tomto průmyslu obvykle.

Graf: Stabilita měření v celém rozsahu průtoku

Průtokoměr zřídka sedí na jednom pevném průtoku po celou dobu své životnosti; podmínky toku se typicky mění v průběhu výrobního cyklu. Spojnicový graf níže ukazuje, jak se mění chyba měření, když se průtok pohybuje od 10 procent do 100 procent plného rozsahu, při porovnání elektromagnetického průtokoměru s diferenčním tlakoměrem s clonou. Toto srovnání přivádí dřívější diskusi o principech měření na praktický, viditelný rozdíl. Zobrazení tohoto vzoru pomáhá vysvětlit, proč jsou určité typy průtokoměrů vybrány pro aplikace, kde průtoky kolísají. Vodorovná osa ukazuje průtok v procentech z plného hodnocení přístroje a svislá osa ukazuje chybu měření v procentech.

Graf ukazuje, že elektromagnetický průtokoměr udržuje poměrně plochou chybovou čáru v celém rozsahu průtoku a zůstává blízko 0,5 procenta zda běží na 10 procent nebo 100 procent plného rozsahu. Tato stabilita pochází přímo z lineárního vztahu mezi indukovaným napětím a rychlostí tekutiny, která nezávisí na druhé mocnině průtoku. The měřidlo clony , naproti tomu ukazuje jasný nárůst chyby, když průtok klesá, pohybující se z okolí 1,0 procenta v plném rozsahu až zhruba 4,0 procenta na 10 procent plného rozsahu. To pochází ze vztahu odmocniny mezi tlakovým rozdílem a rychlostí průtoku, což znamená, že malý tlakový signál při nízkém průtoku se změní na poměrně velkou nejistotu měření. U procesů, které probíhají stabilně blízko jejich projektovaného průtoku, nemusí tento rozdíl v praxi příliš záležet, protože oba typy nástrojů mohou fungovat dobře v úzkém provozním pásmu. Ale u procesů s dávkovými cykly, výkyvy spouštění a vypínání nebo sezónními změnami poptávky může průtok strávit hodně času hluboko pod návrhovým bodem, kde se mezera mezi těmito dvěma přístupy měření stává mnohem patrnější. To je jeden z praktických důvodů, proč jsou diferenční tlakoměry často spárovány s širším dimenzováním nebo vyměněny za vířivé, ultrazvukové nebo elektromagnetické alternativy v aplikacích, kde se skutečně počítá s přesností nízkého průtoku. Inženýři, kteří prověřují historická data průtoku pro dané potrubí, mohou použít srovnání, jako je toto, k posouzení, zda levnější přístroj s rozdílovým tlakem splní jejich potřeby v celém provozním rozsahu, nebo zda se dodatečné náklady na elektromagnetický nebo ultrazvukový měřič vyplatí pro stabilní výkon s nízkým průtokem.

5. Průvodce výběrem: Co je třeba zvážit při výběru průtokoměru

Výběr správného průtokoměru pro potrubí znamená kontrolu několika souvisejících faktorů společně, spíše než zaměření na jedinou specifikaci, jako je přesnost nebo cena. Níže uvedené body jsou běžně kontrolovány během specifikace, obvykle zhruba v uvedeném pořadí.

1. Média compatibility : potvrzení, zda je tekutina kapalina, plyn nebo pára, zda vede elektřinu a zda nese částice, bubliny nebo korozivní součásti, které by mohly ovlivnit materiály snímače.
2. Přesnost and repeatability needs : zjistěte, zda daná práce zahrnuje přesun do úschovy, přísnou kontrolu procesu nebo obecné monitorování, protože to rychle zužuje pole vhodných principů měření.
3. Rozsah průtoku a potřeby odstavení: podívejte se na očekávané minimální a maximální průtoky v průběhu celého provozního cyklu, včetně období spouštění, odstavování a mimo špičku, abyste potvrdili požadovaný rozsah.
4. Instalační prostor a přímé vedení potrubí: zkontrolujte dostupnou délku přímého potrubí před a za potrubím, orientaci montáže a zda potrubí zůstává během provozu zcela zaplněné.
5. Tolerance tlakových ztrát: Zjistěte, zda proces dokáže absorbovat pokles tlaku z překážky na lince, nebo zda má pro úsporu energie čerpání větší smysl nerušivý design.
6. Signální výstup a komunikační protokol: přizpůsobte výstup přístroje, např. 4-20 mA, pulzní nebo digitální protokol, tomu, co stávající řídicí systém zvládne.
7. Podmínky prostředí: zohledněte okolní teplotu, vibrace, elektromagnetické rušení a jakoukoli klasifikaci nebezpečných oblastí, která platí v místě instalace.
8. Kapacita dlouhodobé údržby: zvažte dostupnost technické podpory, náhradních dílů a kalibračních služeb po celou dobu očekávané životnosti přístroje.

V praxi se tyto body zřídkakdy vyhodnocují jeden po druhém, protože výrobce se širokým přístrojovým zázemím může pomoci seřadit několik z nich najednou. Společnost Xinguo Group Co., Ltd. vyvíjí přístroje na měření teploty, tlaku, hladiny a průtoku jako součást jedné koordinované produktové řady, což znamená, že pokyny pro výběr, výběr materiálu snímače a konfiguraci výstupního signálu lze posuzovat společně namísto samostatných rozhodnutí o nákupu. Společnost Xinguo Group Co., Ltd., založená v roce 1997 a se sídlem v Tianchang City, provincie Anhui, vybudovala za více než dvě desetiletí široký obchod s přístroji a materiály s technickým týmem, který zahrnuje starší inženýry a pomocné inženýry podporující vývoj produktů a kontrolu kvality napříč různými produktovými řadami společnosti. Tento druh spojeného přístupu, podporovaný zavedenou výrobní základnou, má tendenci pomáhat zařízením, která provozují více typů přístrojů na jedné procesní lince a preferují udržovat konzistentní signálové protokoly a kalibrační postupy napříč jejich přístroji.

ve zkratce: Potřeby kompatibility a přesnosti médií obecně nejprve zužují pole, rozsah průtoku a instalační omezení jej dále zužují a výstup signálu, prostředí a podpora údržby doplňují specifikaci, která vyhovuje jak procesu, tak dlouhodobým provozním potřebám zařízení.

6. Srovnávací přehled hlavních typů průtokoměrů

Níže uvedená tabulka shrnuje princip fungování, typickou přesnost, rozsah, chování při ztrátě tlaku a vhodnost médií pro typy průtokoměrů, které jsou uvedeny na této stránce. Je míněna jako rychlá reference pro screening v rané fázi, než se provede podrobnější technická kontrola pro konkrétní potrubí a kapalinu.

Jak ukazuje tabulka, žádný jednotlivý typ průtokoměru není v každém sloupci najednou nahoře, což podtrhuje hlavní bod této stránky: výběr přístroje závisí na tom, která kombinace přesnosti, rozsahu, tlakové ztráty a kompatibility médií je pro daný proces nejdůležitější. Místa, která pracují s několika typy tekutin a procesními podmínkami, mají obvykle po ruce více než jednu řadu průtokoměrů, aby pokryla tyto různé potřeby.

7. Pokyny pro instalaci a údržbu

(1) Postup instalace

Dobrá instalace má přímý vliv na přesnost průtokoměru bez ohledu na základní princip měření. Většina průtokoměrů vyžaduje minimální vedení přímého potrubí před a za snímačem, aby se rychlostní profil kapaliny mohl před měřením usadit, a tento požadavek je obvykle přísnější pro konstrukce turbín a clon než pro elektromagnetické nebo ultrazvukové typy. Potrubí by mělo zůstat plně zaplněné v místě měření, protože částečně naplněné potrubí propouští vzduchové kapsy, které u většiny typů průtokoměrů ruší údaje. U elektromagnetických průtokoměrů je velmi důležité správné uzemnění, protože bludné elektrické proudy v potrubí mohou jinak rušit malý indukovaný napěťový signál. Izolace vibrací a bezpečná montáž pomáhají chránit vírové a turbínové senzory před mechanickým namáháním, které by mohlo časem ovlivnit jejich kalibraci.

(2) Běžná údržba

Rutinní údržba se liší podle typu průtokoměru, ale obvykle zahrnuje pravidelné kontroly všech smáčených součástí, ověření kalibrace nuly a rozsahu a čištění všech povrchů, které se dotýkají procesní kapaliny. Konstrukce turbín a rotametrů těží z pravidelných kontrol jejich pohyblivých částí, protože mechanické opotřebení je hlavní příčinou posunu přesnosti v průběhu času u těchto konstrukcí. Elektromagnetické, vírové a upínací ultrazvukové průtokoměry, z nichž žádný nemá pohyblivé části ve vlhké dráze, obecně vyžadují méně mechanické údržby, i když znečištění elektrod v elektromagnetických měřičích a spojení převodníků v ultrazvukových měřičích stále stojí za kontrolu podle plánu. U přístrojů s diferenčním tlakem by měla být jejich impulzní vedení pravidelně kontrolována, zda nejsou ucpaná nebo těsná, protože tato vedení přímo ovlivňují tlakový signál dosahující převodníku.

(3) Indikátory pro odstraňování problémů

Náhlý nebo postupný nesoulad mezi údaji průtokoměru a známými skutečnostmi procesu, jako je změna hladiny v nádrži nebo množství šarže, je často první známkou toho, že něco není v pořádku. Šum nebo nestabilita signálu obvykle ukazuje na strhávaný vzduch, kavitaci nebo elektromagnetické rušení z blízkého zařízení, zatímco stabilní, ale nesprávný údaj může ukazovat na znečištění senzoru, kalibrační odchylku nebo částečně zablokovanou průtokovou cestu. Kontrola podmínek instalace oproti původnímu návrhu je obvykle prvním krokem při odstraňování problémů, než se dotknete jakéhokoli nastavení kalibrace.

ve zkratce: dobrá instalace zabrání mnoha problémům s přesností ještě před jejich začátkem, rutinní kontrola zachytí opotřebení nebo znečištění brzy a jasné pořadí odstraňování problémů, kontrola instalace před dotykem kalibrace, obecně řeší problémy se čtením rychleji.

8. Často kladené otázky

Jaký je rozdíl mezi přesností a opakovatelností v průtokoměru?

Přesnost je to, jak přesně se údaj průtokoměru shoduje se skutečnou hodnotou průtoku, obvykle se udává jako procento odečtu nebo plného rozsahu. Opakovatelnost je to, jak konzistentně přístroj poskytuje stejnou hodnotu za nezměněných podmínek, aniž by nutně říkal, jak blízko je tato hodnota skutečné hodnotě. Přístroj může vykazovat vysokou opakovatelnost, přičemž stále nese kalibrační offset, který ovlivňuje jeho celkovou přesnost.

Lze použít jeden typ průtokoměru pro kapaliny i plyny?

Některé typy průtokoměrů, včetně vírových a určitých konstrukcí diferenčního tlaku, lze použít jak pro kapaliny, tak pro plyny, ačkoli se velikost a kalibrace mezi nimi liší. Jiné, jako jsou elektromagnetické průtokoměry, pracují pouze s elektricky vodivými kapalinami a nelze je použít pro měření plynů. Před dokončením výběru se vyplatí zkontrolovat specifikaci výrobce pro zamýšlenou kapalinu.

Jak často by se měl průtokoměr rekalibrovat nebo kontrolovat?

Intervaly rekalibrace závisí na typu průtokoměru, měřené kapalině a na tom, jak kritická je aplikace, přičemž mnoho průmyslových závodů dodržuje plán, který se pohybuje od roku po každých několik let. Aplikace pro převod do úschovy nebo regulační hlášení obvykle dodržují častější plán kontrol než obecné body monitorování procesů. Pohled na historický kalibrační drift pro konkrétní model přístroje může pomoci nastavit rozumný interval pro dané místo.

Proč záleží na délce rovné trubky před průtokoměrem?

Ohyby, ventily a další potrubní armatury narušují rychlostní profil tekutiny a vytvářejí turbulence nebo nerovnosti, které se mohou přenášet na určitou vzdálenost po proudu. Většina průtokoměrů je kalibrována za předpokladu stabilního, rovnoměrného rychlostního profilu v místě, kde měří, takže příliš malé rovné potrubí před nebo za měřičem může způsobit chybu, i když samotný přístroj funguje správně.

Co způsobuje nestabilitu signálu v systémech měření průtoku?

Nestabilita signálu často pochází ze strhávaných vzduchových nebo plynových bublin v kapalinovém provozu, kavitace v blízkosti ventilů nebo čerpadel, elektromagnetického rušení z blízkých motorů nebo měničů frekvence nebo mechanických vibrací ovlivňujících snímač. Zjištění přesné příčiny obvykle znamená kontrolu podmínek instalace, provozních parametrů procesu a elektrického prostředí kolem přístroje.

Vyrábí Xinguo Group Co., Ltd. průtokoměry pro specifické průmyslové požadavky?

Xinguo Group Co., Ltd. vyvíjí a vyrábí průtokové přístroje spolu s přístroji pro měření teploty, tlaku a hladiny, které podporují zpracovatelský průmysl včetně energetiky, petrochemie, metalurgie a úpravy vody. S kořeny sahajícími do roku 1997 a výrobní základnou ve městě Tianchang v provincii Anhui společnost také vyrábí kabely, ventily a související automatizační zařízení používaná ve stejných průmyslových odvětvích. Tato široká produktová řada umožňuje, aby měření průtoku bylo nutné přezkoumat spolu se souvisejícími požadavky na přístrojové vybavení v rámci stejného inženýrského procesu, což může být užitečné pro zařízení koordinující více typů přístrojů v rámci jednoho projektu.
