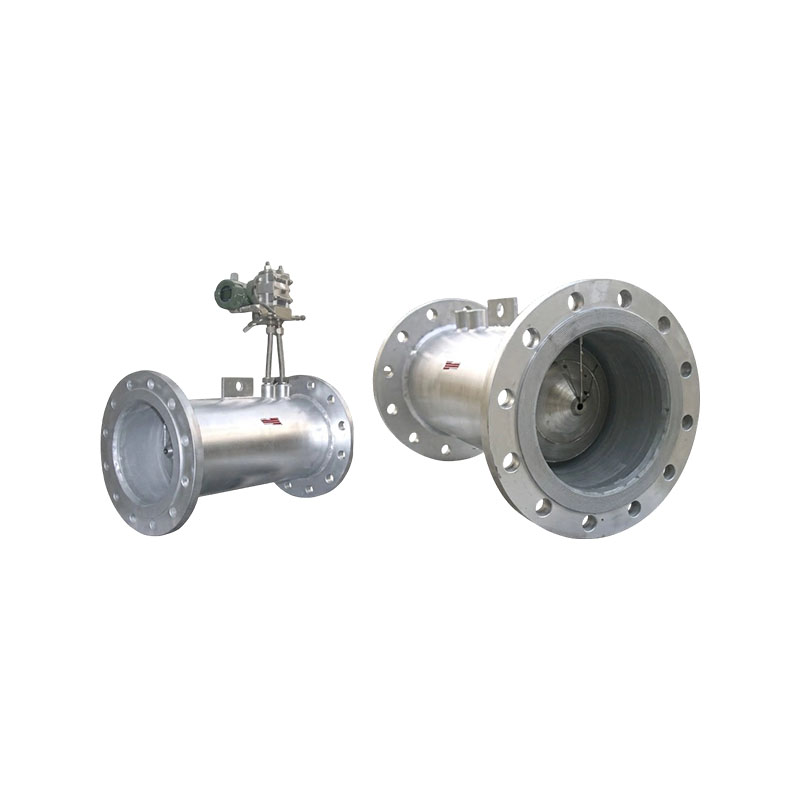

Průtokoměry s V-zářezem řady XG-V

Průtokoměry řady XG-V s V-zářezem jsou diferenční tlakové přístroje, které měří průtok tekutiny uvnitř potrubí na základě zákonů zachování hmoty a energie. Inovativně využívá kužel ve tvaru V zavěšený ve středu potrubí jako škrtící prvek, který má jedinečné výhody samočinné nápravy a samočištění. Jedná se o nový typ přístroje s širokým rozsahem použití.

Vlastnosti produktu:
1. Samočistící funkce kuželového průtokoměru XG-V zpomaluje rychlost proudění ve středu potrubí a zrychluje rychlost proudění v blízkosti stěny potrubí při průchodu tekutiny kuželem ve tvaru V, což znesnadňuje usazování nečistot na škrtícím prvku, což je výhodné pro přesné a stabilní měření.
2. Kuželový průtokoměr XG-V má samorektifikační funkci. Kužel ve tvaru V, který dokáže zpomalit rychlost proudění ve středu potrubí a zrychlit rychlost proudění v blízkosti stěny potrubí, účinně zlepšuje rozložení rychlosti proudění tekutiny, dosahuje samočinné nápravy a výrazně zkracuje délku předních a zadních přímých potrubí. Pokud dosáhne přední 0-3DN a zadní 0-1DN, lze ji použít.
3. Dobrá odolnost proti opotřebení, dobrá dlouhodobá stabilita a vysoká opakovatelnost měření.
4. Speciální konstrukce má nízkou tlakovou ztrátu, přičemž tlaková ztráta se pohybuje od 1/3 do 1/5 clony. Poměr rozsahu je 10:1 (speciálně až 30:1).
5. Speciální konstrukce je vhodná pro měření nízkého statického tlaku a nízkého průtoku.
6. Díky jedinečné konstrukci kónického průtokoměru se v mnoha případech často používá jako směšovač.
7. Vhodné pro pracovní teploty do 850 °C a tlaky do 42MPa. Při použití speciálních materiálů je rozsah ještě vyšší.
8. Pro pohodlí uživatelů má kuželový průtokoměr XG-V naší společnosti integrovanou i dělenou strukturu.
9. Patentovaný zásuvný systém kuželového průtokoměru XG-V naší společnosti řeší problém vysoké ceny použití snímačů s kuželem ve tvaru V pro velké průměry, zachovává výhody měření s kuželem ve tvaru V, značně rozšiřuje oblast použití průtokoměrů s kuželem ve tvaru V a řeší problém malého rozdílu tlaku v potrubí s velkým průměrem, který činí měření nepohodlným. Má dobrou ekonomiku, včasnost a stabilitu.
10. Inteligentní integrovaný průtokoměr V-cone využívá pokročilý design obvodů, výkonné funkce, nízkou spotřebu energie, velký LCD displej pro informace o průtoku a pokročilou vnitřní paměť pro zajištění bezpečnosti dat.
11. Integrovaný systém průtokoměru V-cone může být napájen bateriemi a externím 24VDC, má výstup 4-20 mA a pulzní signály a má protokol HART.

Hlavní prodejní body:
1. Požadavek na krátký přímý úsek potrubí: Vybaveno rektifikačním efektem pole proudění, jsou zapotřebí pouze přímé úseky potrubí 0-3D před a 0-1D po proudu. Může být také instalován a použit pro renovaci na místě a úzké prostory potrubí, čímž se snižují stavební náklady.
2. Vhodné pro špinavá a složitá média: Prstencová škrtící struktura má samonafukovací a samočistící účinek, což ztěžuje hromadění a ucpávání prachu. Může měřit plynná, kapalná a pára média, která obsahují nečistoty, jsou náchylná k usazování kotelního kamene a mají vysokou viskozitu.
3. Stabilní a spolehlivé měření: Žádné pohyblivé části, dobrá opakovatelnost, odolnost proti opotřebení, malý dlouhodobý útlum přesnosti, stabilní měření za podmínek vysokého a nízkého průtoku, poměr širokého rozsahu.
4. Malá tlaková ztráta: Ve srovnání se škrtícími zařízeními s clonou má nižší tlakovou ztrátu, šetří spotřebu energie systému a je vhodná pro velké průměry potrubí a nepřetržité nepřerušované výrobní podmínky.

Aplikační průmysl:
1. Ropný a zemní plyn: procesní měření a obchodní vypořádání ropy, rafinované ropy, zemního plynu a ropných a plynových médií obsahujících nečistoty.
2. Chemický a petrochemický průmysl: monitorování průtoku procesních plynů, páry, korozivních médií, kalů a snadno krystalizujících kapalin.
3. Elektroenergetika a tepelná energetika: měření průtoku kotlové páry, napájecí vody, kondenzátu, plynu, spalin atd. v tepelných elektrárnách a projektech centrálního vytápění.
4. Hutní průmysl: Detekce průtoku průmyslových médií, jako je vysokopecní plyn, koksárenský plyn, cirkulující voda, stlačený vzduch a kejda.
