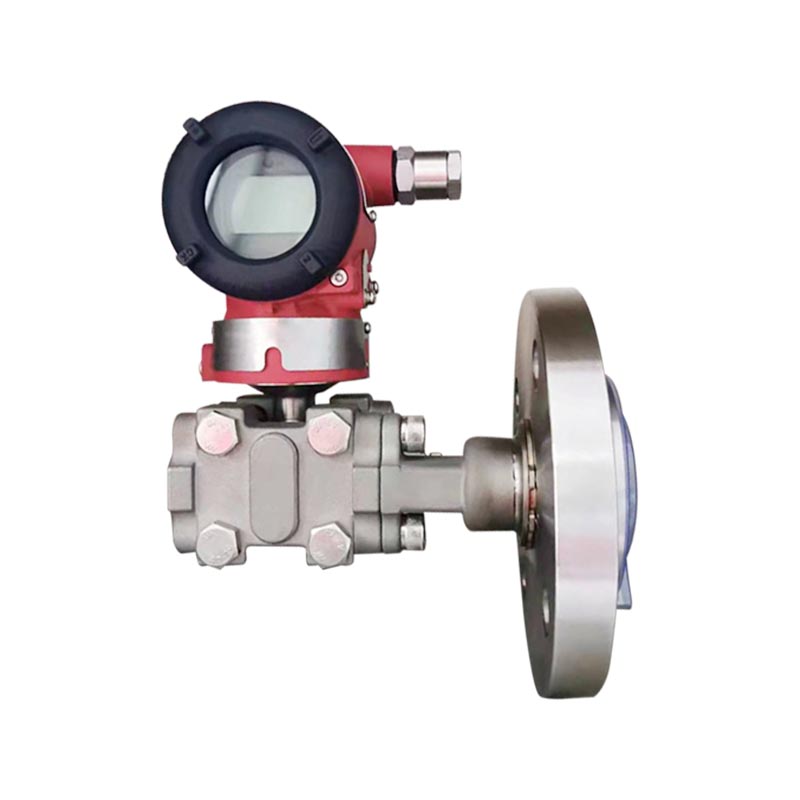

XG3051LT Diferenční tlakový snímač hladiny kapaliny

Představení produktu:
XG3051LT je jednopřírubový dálkový snímač hladiny kapaliny s rozdílovým tlakem řady 3051. Na principu kapacitního snímání se přírubová izolační membrána přímo dotýká měřeného média a převádí statický tlakový rozdíl generovaný hladinou kapaliny na 4-20mA digitální signálový výstup HART. Speciálně se používá k řešení problému vysoké viskozity, snadné krystalizace, snadné sedimentace a silného měření hladiny kapaliny v korozním médiu, což eliminuje potřebu tlakových potrubí a zabraňuje ucpání potrubí.

Aplikační průmysl:
1. Petrochemický průmysl: měření hladin kapalin v reakčních nádobách, skladovacích nádržích, viskózních materiálech, snadno krystalizujících médiích a dvoufázových rozhraních.
2. Ochrana životního prostředí při úpravě vody: monitorování hladiny kapalin v nádržích na odpadní vodu, nádržích na skladování chemikálií, nádržích na kal a v médiích nerozpuštěných látek.
3. Farmaceutický průmysl: hladiny kapalin v reakčních nádržích, nádržích na přísady, vysoce žíravé léky a úrovně sanitárních nádrží.
4. Potraviny a nápoje: materiály s vysokou viskozitou, jako jsou omáčky a sirupy, lze skladovat v nádržích s volitelnými sanitárními přírubovými strukturami.

Kontaktujte nás
PREV：Žádný předchozí článekDALŠÍ：XG3051DP Snímač diferenčního tlaku
FAQ Pokyny pro procesní připojení Vstup Výstup Doba odezvy Všeobecné podmínky Elektrické připojení Model and Specification Code Table

Q1: Jaký je rozdíl mezi XG3051LT a XG3051DP?
A: XG3051DP je běžný snímač rozdílu tlaku, který vyžaduje externí tlakové potrubí; XG3051LT je jednopřírubový typ dálkového převodu hladiny kapaliny, vybavený izolační přírubovou membránou a nevyžaduje tlakové potrubí. Je vhodný pro měření hladiny kapalin ve viskózních, krystalických a snadno ucpaných médiích, ale není vhodný pro měření průtoku.

Q2: Jaký je důvod nepřesného měření hladiny kapaliny a velkých výkyvů?
A: ① Přírubová membrána je pokryta nahromaděním materiálu a usazeninami; ② Plnicí systém silikonového oleje se přehřívá a dochází k podtlaku, což vede k odpařování silikonového oleje; ③ Chyba nastavení migrace rozsahu; ④ Hustota média v nádrži se změnila. Upřednostněte kontrolu pracovního stavu přírubové membrány a poté znovu zkalibrujte nulový bod a rozsah.

Q3: Jak vybrat zásuvnou membránu a plochou přírubu?
A: Médium je náchylné k usazování a viset na zdi. Zvolte vkládací membránu, aby se zabránilo pokrytí membrány sedimentem na stěně nádrže; Médium je čisté a bez usazenin a lze zvolit plochou přírubu.

Q4: Která média nelze přímo použít s filmem 316L?
Odpověď: V podmínkách média s vysokým obsahem chloridových iontů, silné kyseliny a zásady a silné koroze bude 316L korodovat a vyžaduje výběr fólií Hastelloy C, Monel nebo tantalu; Pracovní podmínky při vysokých teplotách vyžadují potvrzení úrovně teplotní odolnosti plnicí kapaliny.

Pokyny pro procesní připojení na straně nízkého tlaku

Eliptická příruba z nerezové oceli 1/2-NPT (kód 1) 100016 1. Příruba tlakové komory
2. Těsnění O-kroužkem
3. NPT 1/2 eliptické připojení příruby
4. Šroub
M20x1,5 T-konektor z nerezové oceli (kód 2) 100007 1. Příruba tlakové komory
2. Tvarovka s vnějším závitem M20×1,5 tvaru T
3. Šroub
4. O-kroužek
5. Matice M20×1,5
6. Tlaková přívodní trubice

Parametry měření: Diferenční tlak, Hladina kapaliny

Rozsah měření
Dolní limit Od -100 % URL (průběžně nastavitelné)
Horní limit Až 100 % URL (nepřetržitě nastavitelné)
Tabulka 1 – Vztah mezi kódem rozsahu a rozsahem
Kód rozsahu Minimální rozsah Maximální dosah Jmenovitý tlak (max.)
B 1 kPa 6 kPa Jmenovitý tlak vyrovnávací příruby
C 4 kPa 40 kPa
D 25 kPa 250 kPa
E 200 kPa 2 MPa
Tabulka 2 Jmenovitý tlak vyrovnávací příruby
Typ úrovňové příruby Jmenovitý průměr Minimální rozsah
Jednoduché dálkové těsnění Duální dálkové těsnění
Plochý typ DN 50/2" 10 kPa 10 kPa
Plochý typ DN 80/3" 6 kPa 1 kPa
Plochý typ DN 4" 6 kPa 1 kPa
Vložený typ DN 50/2" 16 kPa 16 kPa
Vložený typ DN 80/2" 6 kPa 1 kPa
Vložený typ DN 4" 6 kPa 1 kPa

Minimální rozpětí snímače hladiny diferenčního tlaku musí být vyšší hodnotou minimálních rozpětí v tabulce 1 a tabulce 2. Nastavený rozsah nesmí být menší než tento minimální rozsah.
Maximální rozpětí hladinového vysílače musí být menší hodnotou mezi maximálním rozpětím tělesa vysílače a jmenovitým tlakem hladinové příruby.

Výstupní signál
2-drát, 4–20 mA DC HART výstup, digitální komunikace; HART protokol je superponován na 4–20 mA DC signál.
Limity výstupního signálu: Imin = 3,9 mA, Imax = 20,5 mA

Proud alarmu (konfigurovatelný režim)
Režim nízkého alarmu (minimální) 3,7 mA
Režim vysokého alarmu (maximální) 21 mA
Režim bez budíku (přidržení) Uchovává platnou hodnotu proudu před poruchou
Standardní nastavení proudu alarmu Režim vysokého alarmu


Konstanta tlumení komponenty zesilovače je 0,1s. Časová konstanta snímače a hladinové příruby se pohybuje od 0,2 do 2 s, v závislosti na rozpětí snímače, převodovém poměru, délce kapiláry a viskozitě plnicí kapaliny.
Dodatečná nastavitelná časová konstanta: 0,1 ~ 60 s.

Hladinový přírubový vysílač lze přímo namontovat v jakékoli poloze.
Optimální podmínkou instalace je udržet osu procesní příruby svisle. Jakákoli odchylka polohy způsobí opravitelný posun nuly. Skříň elektroniky lze otáčet až o 360° a stavěcími šrouby jej lze zajistit v libovolné poloze.

Podmínky prostředí

Okolní teplota
Minimální Závisí na plnicí kapalině
Maximální 85 °C
S místním displejem a těsněními FKM -20 ~ 65 °C
Skladovací/přepravní teplota
Minimální Závisí na plnicí kapalině
Maximální 85 °C
Relativní vlhkost 0 ~ 100 %
Odolnost proti otřesům
Zrychlení 50 g
Doba trvání 11 ms
Odolnost proti vibracím 2 g až do 500 Hz
EMC (elektromagnetická kompatibilita) Viz Tabulka 3 "Příloha EMC"

Mezní teplota procesního média
Teplota média:-30~180°C

Střední teplotní limit -30 ~ 180 °C
Limity tlaku těla vysílače Od 3,5 kPa absolutního tlaku až po jmenovitý tlak. Ochrana proti přetlaku může dosáhnout 1,5 násobku jmenovitého tlaku při současném působení na obě strany převodníku.
Jmenovitý tlak úrovně příruby
Standard ANSI 150 psi ~ 600 psi
Norma DIN PN 1,6 MPa ~ PN 10 MPa
Limit jednostranného přetížení Nízkotlaká strana: jmenovitý tlak tělesa převodníku; Vysokotlaká strana: jmenovitý tlak hladinové příruby. Může dojít ke korigovatelnému posunu nuly.
Hmotnost DN 50/2": cca 7 ~ 10 kg
DN 80/3": cca. 8 ~ 11 kg
DN 4": cca 9 ~ 12 kg
Ochrana proti výbuchu
Nehořlavé schválení NEPSI Ex dⅡC T6
Schválení NEPSI pro jiskrovou bezpečnost Ex iaⅡC T4
Přípustná provozní teplota -40 °C ~ 65 °C

Napájení a podmínky zatížení
Napájecí napětí 24 V
Načíst vzorec R ≤ (Us − 12 V)/Imax kΩ kde Imax = 23 mA
Max. Napájecí napětí 42 V DC
Min. Napájecí napětí 12 V DC; 15 V DC (pro podsvícený LCD displej)
Rozsah zatížení digitální komunikace 230 ~ 600 Ω
Materiály
Měřicí kapsle Nerezová ocel 316L
Membrána Nerezová ocel 316L, Hastelloy C, Tantalum, FEP, PFA, PTFE coating
Procesní příruba 304 Nerezová ocel
Naplňte kapalinu Silikonový olej, rostlinný olej
Těsnění Nitrilkaučuk (NBR), Fluoroelastomer (FKM), PTFE
Kryt vysílače Hliníková slitina s epoxidovým povlakem na povrchu
Těsnění pouzdra Nitrilová pryž (NBR)
Typový štítek 304 Nerezová ocel
Elektrické připojení Kabelová průchodka M20×1,5. Svorky vhodné pro vodiče 0,5 ~ 2,5 mm²
Procesní připojení Nízkotlaká strana převodníku: vnitřní závit UNF 7/16". Hladinová příruba na vysokotlaké straně odpovídá normám ANSI nebo DIN. Možnost přímé montáže, viz rozměrový výkres.
Stupeň ochrany krytu IP67

Tabulka 3 Příloha EMC
ne Testovací položka Základní standard Zkušební podmínka Úroveň výkonu
1 Vyzařované emise (kryt) GB/T 9254-2008 Tabulka 5 30 MHz ~ 1000 MHz Pass
2 Vedené emise (DC napájecí port) GB/T 9254-2008 Tabulka 1 0,15 MHz ~ 30 MHz Pass
3 Odolnost proti elektrostatickému výboji (ESD). GB/T 17626.2-2006 4 kV (kontakt) 8 kV (vzduch) B
4 Odolnost proti vyzařovanému RF elektromagnetickému poli GB/T 17626.3-2006 10 V/m (80 MHz ~ 1 GHz) A
5 Imunita výkonového a magnetického pole GB/T 17626.8-2006 30 A/m A
6 Rychlý elektrický přechod/výbuchová imunita GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Přepěťová imunita GB/T 17626.5-2008 1 kV (Síťová linka) 2 kV (Síťová linka) (1,2 us/50 us) B
8 Imunita proti převáděnému rušení indukovaná RF poli GB/T 17626.6-2008 3 V (150 kHz ~ 80 MHz) A

Poznámky:
(1) Úroveň výkonu A: Během testování zůstává výkon normální v mezích technických specifikací.
(2) Úroveň výkonu B: Během testování může být funkce nebo výkon dočasně snížen nebo ztracen, ale může se automaticky obnovit. Skutečný provozní stav, uložená a další data zůstávají nezměněny.

Rozměry

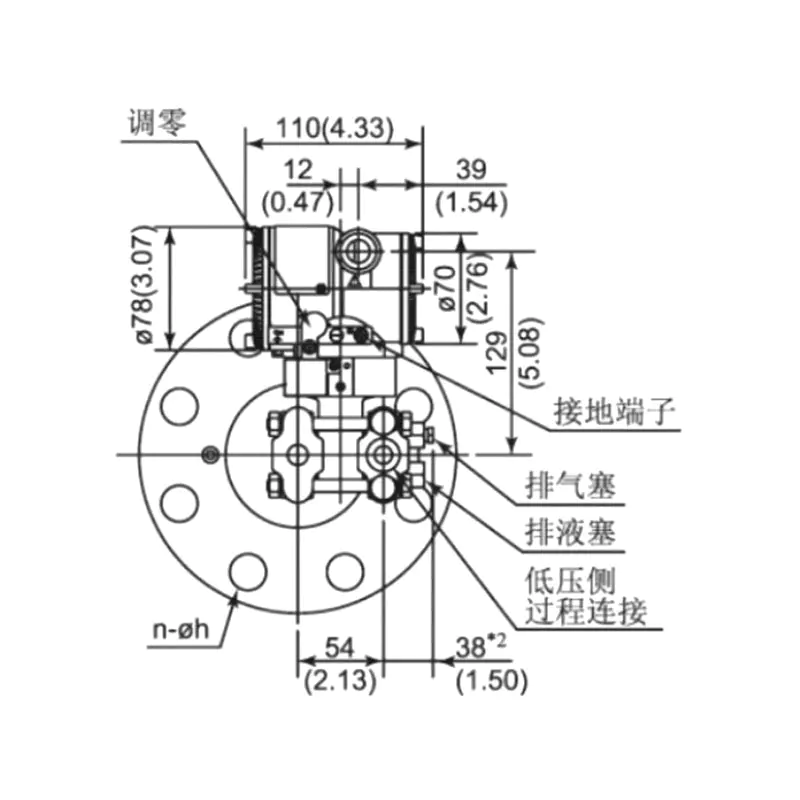

Plochá příruba Plochá příruba
100011 100002

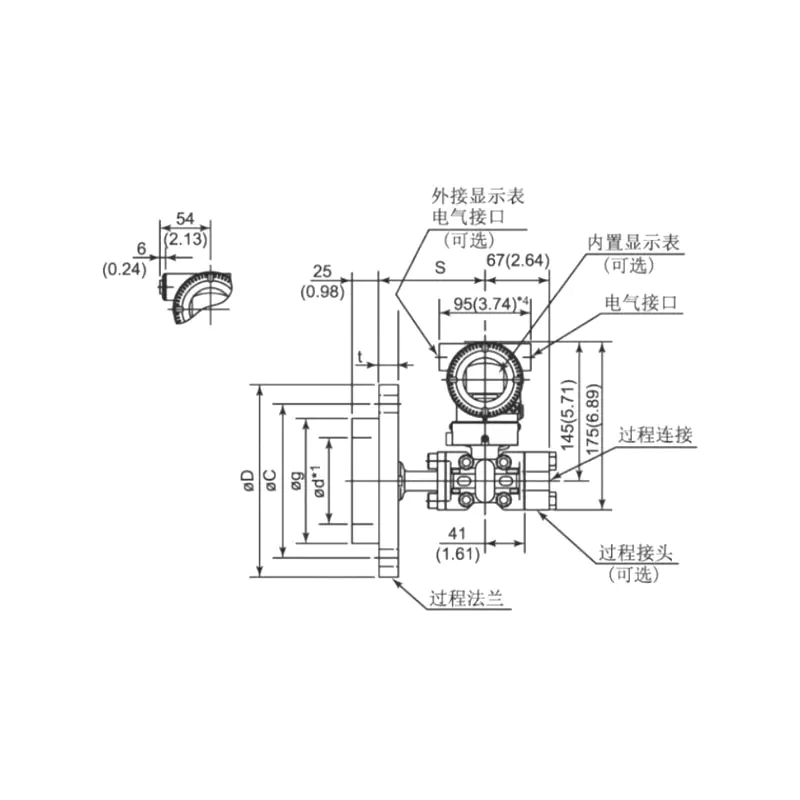

Tabulka 4 Rozměrový výkres rovinné příruby
Jmenovitý průměr Jmenovitý tlak ΦD ΦC Φd1*1 (typ vložky) Φg t Šrouby
množství Závit
DN 50 (Těsnicí plocha DIN 2526 Typ E) (Příruba DIN 2501) PN1,6/4MPa 165 125 48.3 102 20 4 M16
PN 6,4MPa 180 135 48.3 102 26 4 M20
PN 10MPa 195 145 48.3 102 28 4 M20
DN 80 (Těsnicí plocha DIN 2526 Typ E) (Příruba DIN 2501) PN1,6/4MPa 200 160 76 138 24 8 M16
PN 6,4MPa 215 170 76 138 28 8 M20
PN 10MPa 230 180 76 138 32 8 M24
DN 2" (typ ANSI B 16.5 RF) 150 psi 152.4 120.6 48.3 92.1 17.4 4 M18
300 psi 165.1 127 48.3 92.1 20.6 8 M18
600 psi 165.1 127 48.3 92.1 31.75 8 M18
DN 3" (typ ANSI B 16,5 RF) 150 psi 190.5 152.4 76 127 22.2 4 M16
300 psi 209.5 168.3 76 127 27 8 M20
600 psi 209.5 168.3 76 127 38.05 8 M20
DN 4" (typ ANSI B 16,5 RF) 150 psi 229 191 89 157 30 8 M18
300 psi 255 200 89 157 32 8 M18

Poznámka: Uživatelé mohou volitelně nainstalovat šrouby a matice.

Obrázek 5: Schéma elektrického zapojení
100025

Poznámka: Funkce rychlého rozhraní je ekvivalentní signálnímu terminálu.

XG3051 Kód pro výběr dílů příruby převodníku úrovně diferenčního tlaku
1 Sestava utěsněná kapalinou
LT Hladinová příruba, bez kapiláry, strana ⊕
2 Rozsah
2 0–100 Pa ~ 1 kPa (0–10 ~ 100 mmH₂O) / (0–1 ~ 10 mbar)
3 0–200 Pa ~ 6 kPa (0–20 ~ 600 mmH₂O) / (0–2 ~ 60 mbar)
4 0–400Pa ~ 40 kPa (0–40 ~ 4000 mmH₂O) / (0–20 ~ 400 mbar)
5 0–2,5 kPa ~ 250 kPa (0–0,25 ~ 25 mH₂O) / (0–25 ~ 2500 mbar)
6 0–30 kPa ~ 3 MPa (0–2 ~ 200 mH₂O) / (0–0,3 ~ 30 barů)
7 0–140 kPa ~ 14 MPa (0–3 ~ 300 mH₂O) / (0–1,4 ~ 140 barů)
3 Procesní připojení Jmenovitý průměr Typ těsnění Materiál čela membrány/těsnění
A DN50 DIN 2501 DIN2501 Typ E DN2526 Nerezová ocel 316L
B DN50 DIN 2501 DIN2502 Typ E DN2526 Hastelloy C
C DN50 DIN 2501 DIN2503 Typ E DN2526 Tantal
H DN80 DIN 2501 DIN2504 Typ E DN2526 Nerezová ocel 316L
I DN80 DIN 2501 DIN2505 Typ E DN2526 Hastelloy C
G DN80 DIN 2501 DIN2506 Typ E DN2526 Tantal
D DN2" ANSI B 16,5 ANSI B 16.5 RF Typ ANSI B 16.5 Nerezová ocel 316L
E DN2" ANSI B 16,5 ANSI B 16.6 RF Typ ANSI B 16.5 Hastelloy C
F DN2" ANSI B 16,5 ANSI B 16.7 RF Typ ANSI B 16.5 Tantal
K DN3" ANSI B 16,5 ANSI B 16.8 RF Typ ANSI B 16.5 Nerezová ocel 316L
L DN3" ANSI B 16,5 ANSI B 16.9 RF Typ ANSI B 16.5 Hastelloy C
M DN3" ANSI B 16,5 ANSI B 16.10 RF Typ ANSI B 16.5 Tantal
N DN4" ANSI B 16,5 ANSI B 16.11 RF Typ ANSI B 16.5 Nerezová ocel 316L
O DN4" ANSI B 16,5 ANSI B 16.12 RF Typ ANSI B 16.5 Hastelloy C
P DN4" ANSI B 16,5 ANSI B 16.13 RF Typ ANSI B 16.5 Tantal
Z Speciální přizpůsobení
4 Jmenovitý tlak/Třída tlaku Standardní tlak příruby
1 PN 1MPa/4MPa DIN 2501
2 PN 6,4MPa DIN 2501
3 PN 10MPa DIN 2501
6 150 psi ANSI B 16.5
7 300 psi ANSI B 16.5
8 600 psi ANSI B 16.5 (kromě DN4" ANSI B 16.5)
5 Typ připojení
F Plochý typ
H Typ břitové destičky, nerezová ocel 316L Délka vložení 50 mm
I Typ břitové destičky, nerezová ocel 316L Délka vložení 100 mm
G Typ břitové destičky, nerezová ocel 316L Délka vložení 150 mm
L Typ vložky, Hastelloy C Délka vložení 50 mm
M Typ vložky, Hastelloy C Délka vložení 100 mm
N Typ vložky, Hastelloy C Délka vložení 150 mm
Z Speciální přizpůsobení
6 Plnicí kapalina Teplotní rozsah
W Nízkoteplotní silikonový olej -65 ~ 145 °C
S Silikonový olej při okolní teplotě -30 ~ 200 °C
H Vysokoteplotní silikonový olej −10 ~ 350 °C
U Ultra-vysokoteplotní silikonový olej 0 ~ 415 °C
V Rostlinný olej 0 ~ 250 °C
F Fluorovaný olej -30 ~ 260 °C
7 Konfigurace čela membrány s navlhčenou přírubou
N žádný
1 316L potažený FEP (fluorovaný ethylenpropylén), teplota ≤180°C
2 316L potažený PFA (Perfluoralkoxy), teplota < 260 °C
3 Membrána laminovaná PTFE fólií (polytetrafluorethylenová fólie) [2], teplota ≤200°C (neplatí pro typ vložky)
4 316L potažený FEP (fluorovaný ethylenpropylén), teplota ≤180°C (Insert type only)
5 316L potažený PFA (Perfluoralkoxy), teplota < 260 °C (Insert type only)
6 Pozlacený 316L
7 Rubínový 316L
8 Antivakuová úprava

Související produkt
