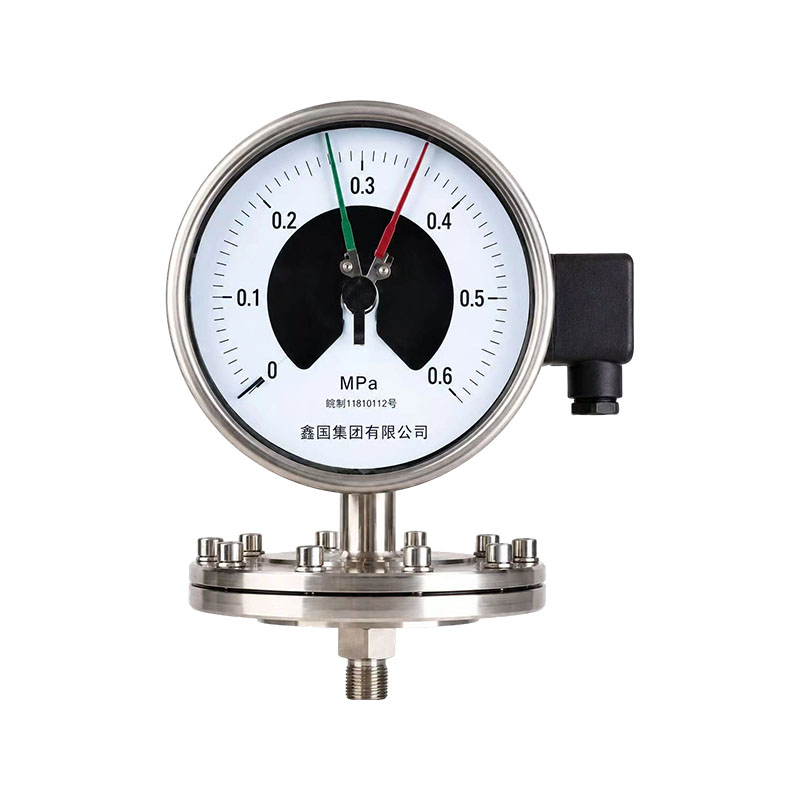

Membránový tlakoměr řady XG/YPF

Membránový tlakoměr řady XG/YPF je antikorozní tlakoměr pro místní indikaci s vlnitou membránou jako elastickým prvkem snímajícím tlak. Skládá se z měřicí membrány, kloubu/příruby, ojničního převodového mechanismu a skříně. Měřené médium přímo působí na vlnitou membránu a způsobuje posunovou deformaci membrány pod tlakem. Je zesílen pohybem ojničního ozubeného kola, které pohání ukazatel pro zobrazení hodnoty tlaku na číselníku. Médium je blokováno membránou a nevstupuje do vnitřku stroje. Je vhodný pro měření tlaku plynů a kapalin, které jsou korozivní, viskózní a nesnadno krystalizují.

Výhody produktu:
1. Silná schopnost proti ucpání: membrána slouží jako prvek pro snímání tlaku bez malých průtočných otvorů, vhodná pro měření viskózních, nečistoty obsahujících a snadno vysrážených médií a není náchylná k ucpání nebo zaseknutí měřiče.
2. Může měřit mikrotlak a nízký tlak, s vysokou citlivostí membrány a citlivou odezvou na nízký tlak a změny tlaku, vhodný pro měření podmínek nízkého tlaku plynů a kapalin.
3. Dobrá odolnost proti korozi: Membrána může být vyrobena z materiálů jako 316, Hastelloy, PTFE atd., aby se vyrovnala s korozivními médii a chránila vnitřní strukturu přístroje.
4. Konstrukce je bezpečná a spolehlivá, s přetížitelností lepší než u tlakoměru pružinové trubky; Struktura těla je jednoduchá a snadno se udržuje a lze ji spárovat s nárazuvzdornými a elektrickými kontaktními hlavami pro dosažení ovládání alarmu.

Hlavní prodejní body:
1. Není snadné blokovat, žádné malé průtokové kanály, vhodné pro viskózní, granulovaná a snadno srážená média, řešící problém běžného zablokování jehly tlakoměru.
2. Citlivé nízkotlaké měření; prvek pro snímání tlaku membrány; rychlá reakce na změny mikrotlaku a nízkého tlaku; stabilní měření.
3. Na výběr je několik materiálů membrán, včetně membrán 316L, Hastelloy a PTFE, které si poradí s různými korozivními médii.
4. Má dobrý výkon při přetížení, odolnost vůči nárazu okamžitého tlaku, není snadné poškodit součásti snímající tlak a má vysokou provozní spolehlivost.
5. Volba funkce je flexibilní a může dosáhnout tlakového alarmu prostřednictvím distribučních kontaktů. Může být také použit jako model odolný proti nárazům, s jednoduchou instalací a údržbou a snadnou výměnou.

Kontaktujte nás
PREV：Elektrický kontaktní tlakoměr řady XG/YXCDALŠÍ：Sanitární membránový manometr XG/Y-M
FAQ Specifikace výkonu

Q1: Jsou membránové tlakoměry a membránové tlakoměry totéž?
A: Ne, nejsou. Membrána tlakoměru je sama o sobě prvkem pro snímání tlaku a médium přímo působí na membránu. Membrána membránového tlakoměru se používá pouze pro izolaci a spoléhá na izolační kapalinu, která přenáší tlak. Povrch membrány má jednodušší strukturu a je vhodný pro nízkotlaké a antiblokační podmínky, ale ne pro extrémně vysoké korozní podmínky.

Q2: Je membránový tlakoměr vhodný pro měření vysokého tlaku?
Odpověď: Nevhodné, používá se hlavně pro podmínky nízkého tlaku a nízkého tlaku. Tlakoměry s pružinovou trubkou jsou preferovány pro scénáře vysokého tlaku, protože překročení rozsahu může způsobit trvalou deformaci membrány, což má za následek nepřesné měření.

Q3: Je snadné poškodit membránu částicemi v médiu?
Odpověď: Za normálních pracovních podmínek není snadné zablokovat, ale dlouhodobá eroze od tvrdých a ostrých částic může membránu opotřebovat. Pro pracovní podmínky s více částicemi se doporučuje použít zesílené nebo antikorozně potažené membrány, aby se zabránilo přímému dopadu ostrých materiálů na povrch membrány.

Q4: Jaké jsou běžné závady membránových tlakoměrů?
Odpověď: Především kvůli deformaci membrány, nulovému offsetu a nehybnosti ukazatele. Většinou způsobeno přetlakem, střední korozí a erozí částic. Nepoužívejte mimo rozsah; zvolit správný materiál membrány pro korozivní média; proveďte pravidelnou kalibraci, abyste zajistili přesnost měření.

Rozsah měření, tlak, velikost porce

Model Rozsah číselníku Rozměr tlakového dílu D1
XG-YPF-100A 0~0,06, 0~0,1, 0~0,16, 0~0,25, 0~0,4
0~0,6, 0~1, 0~1,6, 0~2,5, -0,1~0
-0,1~0,06, -0,1~0,15, -0,1~0,3
-0,1~0,5, -0,1~0,9, -0,1~1,5
-0,1~2,4 MPa 		Ø85
XG-YPF-100B Ø115
XG-YPF-100B-F
XG-YPF-150A Ø85
XG-YPF-150B
XG-YPF-150B-F Ø115
XG-YPF-100B / XG-YPF-100B-F 0~1,6, 0~2,5, 0~4, 0~6, 0~10, 0~16, 0~25, 0~40*
-1,6~0, -2,5~0, -4~0, -6~0, -10~0, -16~0, -25~0, -40~0*
-0,8~0,8, -1,2~1,2, -2~-2, -3~-3, -5~5, -8~8, -12~12, -20~20* kPa 		Ø160
XG-YPF-150B / XG-YPF-150B-F Ø160

*0~40, -40~0, ±20kPa specifikace: Rozměr tlakové části D je Ø85.

Parametr Specifikace
Třída přesnosti 2.5
Okolní provozní teplota -40 ~ 70 °C
Relativní vlhkost ≤ 90 %
Vliv teploty Když se provozní teplota odchyluje od 20 ± 5 °C, dodatečná chyba teploty nesmí překročit 0,04 %/°C
Pracovní pozice Vertikální montáž
Třída ochrany krytu IP64

Materiály systému přenosu tlaku, pouzdra a dalších hlavních dílů

Model Membrána Přírubový konektor Těsnící těsnění Materiál pouzdra
XG-YPF-100A, XG-YPF-150A Cr15Ni7Mo (PH15-7Mo) 1Cr18Ni9 NBR (nitrilový kaučuk) Litý hliník
XG-YPF-100B, XG-YPF-150B 316 l (≤ 25 kPa) 1Cr18Ni9 PTFE 1Cr18Ni9
XG-YPF-100B-F, XG-YPF-150B-F 316 l (≤ 25 kPa) 1Cr18Ni9 PTFE 1Cr18Ni9

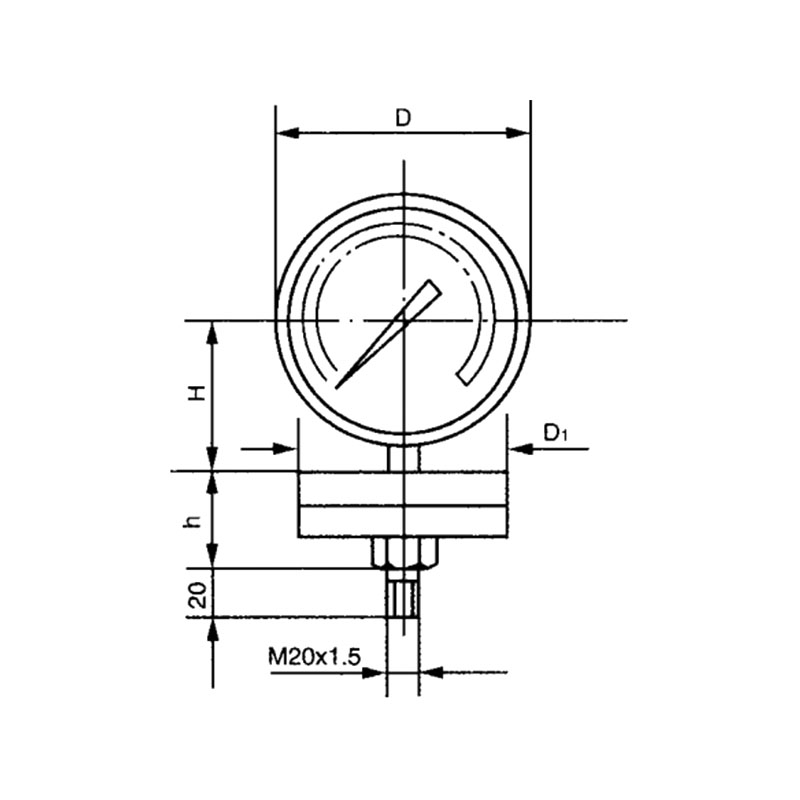

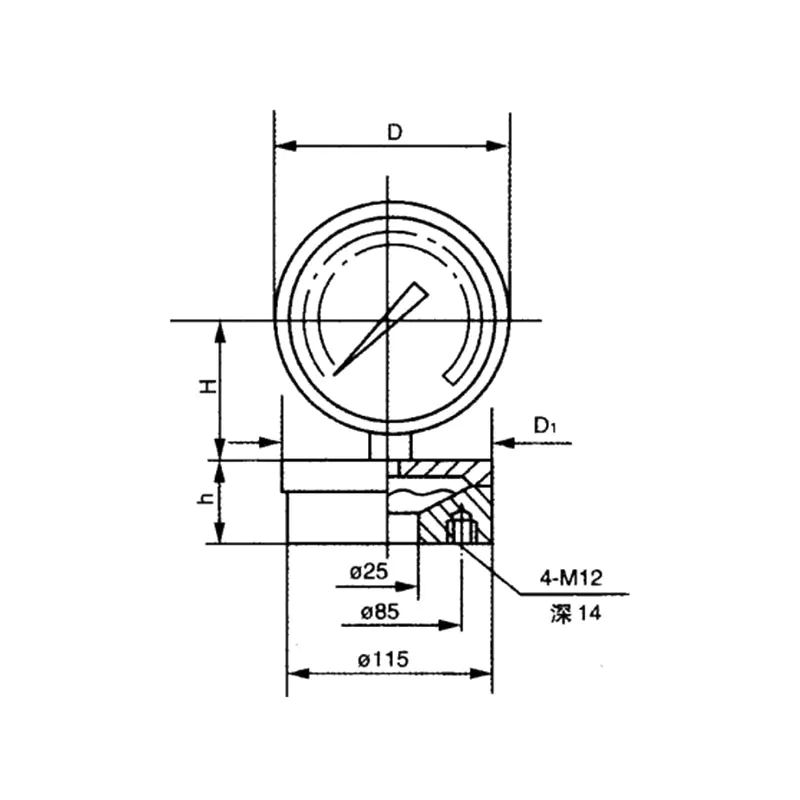

Rozměry

XG-YPF-100 A/B  XG-YPF-150 A/B XG-YPF-100 B/F  XG-YPF-150 B/F
1001919 1001820
Model XG-YPF-100A XG-YPF-100B XG-YPF-100B-F XG-YPF-150A XG-YPF-150B XG-YPF-150B-F
D Ø100 Ø110 Ø110 Ø150 Ø160 Ø160
h 66 66 66 91 91 91
H 32 32 36 32 32 36
XG-Y P F-□-□
XG Značka Xinguo
Y Tlakoměr
P Membrána
F Odolný proti korozi
□ Vnější průměr pouzdra
100: Ø100 mm
150: Ø150 mm
□ Typ
A: Membránový manometr, M20×1,5 externí závitové připojení
B: Membránový tlakoměr z nerezové oceli, připojení vnějšího závitu M20×1,5
B-F: Příruba Membránový tlakoměr z nerezové oceli, 25-4,0 HGJ Zvýšená čelní příruba
