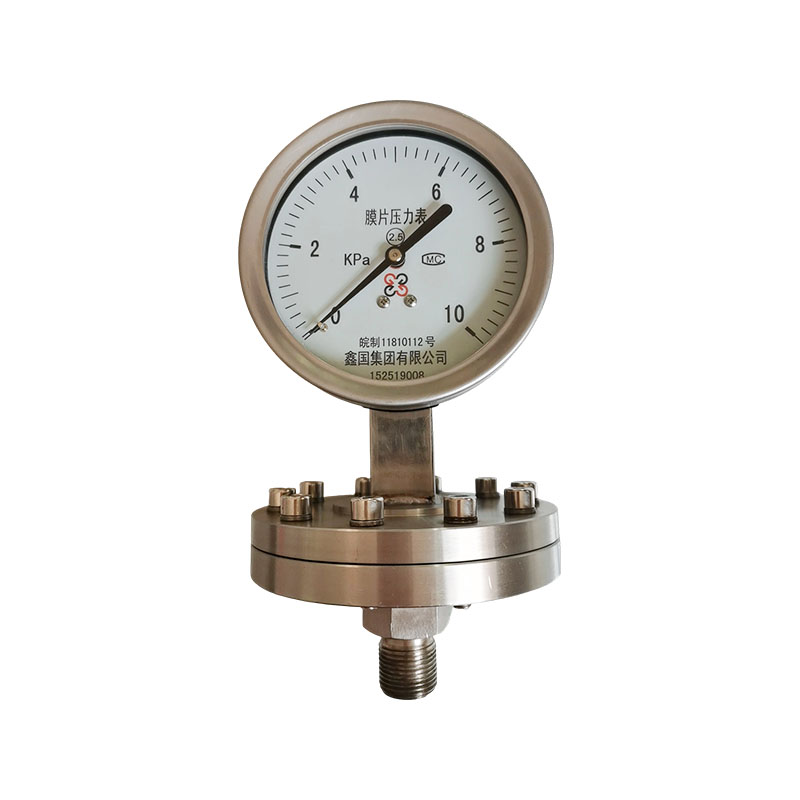

Membránový tlakoměr řady XG/Y-M

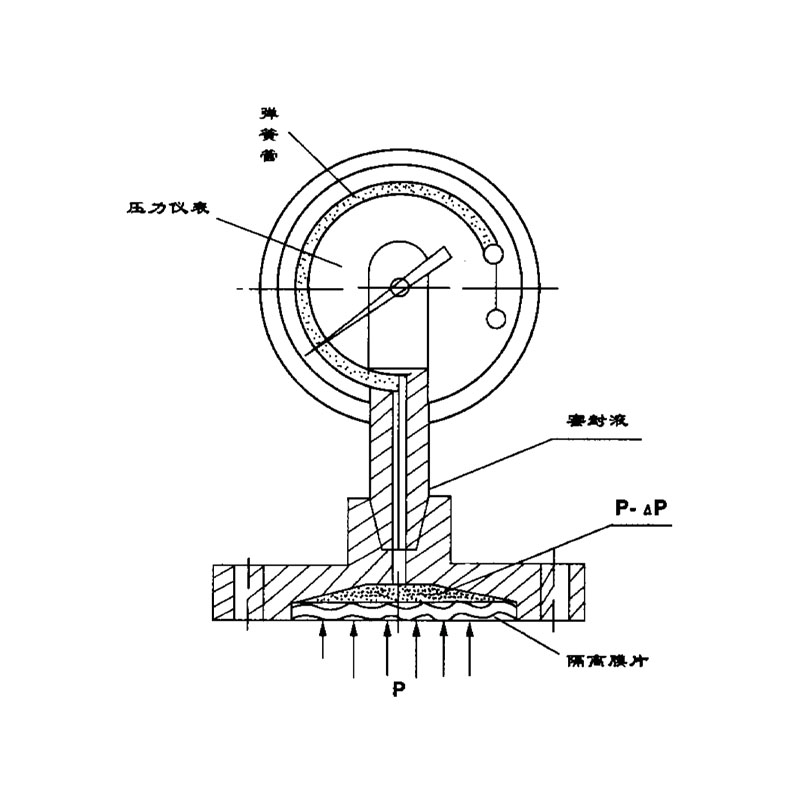

Membránový tlakoměr řady XG/Y-M je přístroj pro nepřímé měření tlaku složený z hlavice tlakoměru a membránového izolátoru. Testované médium se dotýká pouze izolační membrány a příruby/spoje a nevniká do vnitřku hlavy tlakoměru. Tlak média způsobuje deformaci membránové membrány a přes utěsněnou kapalinu pro přenos tlaku naplněnou uvnitř izolátoru je tlak přenášen na pružinovou trubici hlavy měřiče, čímž je dosaženo místního zobrazení tlaku.

Výhody produktu:
1. Izolace a ochrana pro zajištění pohybu nástroje
Měřené médium je zcela odděleno od vnitřního pohybu tlakoměru membránou. Korozivní, vysoce viskózní, snadno krystalizující média a média obsahující pevné částice nebudou v přímém kontaktu s citlivými součástmi tlakoměru, čímž se zabrání korozi, zablokování a poškození strojku.
2. Přizpůsobte se drsným a složitým médiím
Dokáže měřit vysoce korozivní kapaliny, viskózní kaly a média s nečistotami, se kterými si běžné nerezové tlakoměry neporadí. K rozšíření použitelné střední řady tlakoměrů lze také použít membránové tlakoměry.
3. Proti ucpání, není snadné uvíznout na měřiči
Médium nevstoupí do vnitřního průtokového kanálu měřiče a nedojde k žádným problémům, jako je hromadění krystalů, zasekávání částic nebo zasekávání ukazatele, což výrazně snižuje pravděpodobnost selhání.
4. Široká škála materiálových možností
Membránová membrána může být vyrobena z různých materiálů, jako je 316L, Hastelloy, Monel, PTFE atd., a může být flexibilně vybrána pro různé silné korozní podmínky, aby vyhovovala potřebám měření chemických speciálních médií.
5. Stabilní výkon měření
Vnitřně naplněný izolační kapalinou pro přenos tlaku, přenos tlaku je citlivý a přesný, signál tlaku je stabilní a přesnost měření je spolehlivá; Lze použít s běžnými elektrickými kontakty odolnými proti nárazům a celonerezovým tělem.
6. Flexibilní instalační formulář
Existují přímé, přírubové a závitové možnosti a může být také vybaven vzdálenými membránovými zařízeními, která usnadňují různá instalační rozhraní pro nádrže a potrubí a usnadňují demontáž a údržbu.

Hlavní prodejní body:
1. Izolační struktura membrány zcela odděluje médium od pohybu, zabraňuje korozi a zablokování a zabraňuje zaseknutí ukazatele a poškození pohybu.
2. Vhodné pro složitá a drsná média, může měřit vysoce viskózní, snadno krystalizující, částice přenášející a silně korozivní média, řešící pracovní podmínky, které nelze měřit běžnými tlakoměry.
3. Pro membránu je k dispozici několik materiálů, včetně 316L, Hastelloy, PTFE atd., které lze flexibilně vybrat pro různé scénáře koroze a mají silnou přizpůsobivost.
4. Různé způsoby připojení, včetně možností závitu a příruby, lze spárovat s nárazuvzdornými a elektrickými kontaktními hlavami, aby vyhovovaly potřebám měření tlaku a ovládání alarmů.
5. Bezpečný a odolný, blokuje únik nebezpečných médií, snižuje frekvenci výměny přístroje a snižuje náklady na údržbu na místě.

Kontaktujte nás
PREV：Sanitární membránový manometr XG/Y-MDALŠÍ：Celonerezový manometr řady XG/Y-B
FAQ Specifikace výkonu

Q1: Jaký je rozdíl mezi membránovým tlakoměrem a běžným tlakoměrem z nerezové oceli?
A: Médium běžných tlakoměrů z nerezové oceli se přímo dotýká vnitřní pružinové trubky; Membránový tlakoměr spoléhá na membránu, která zcela odděluje procesní médium od pohybu měřicí hlavy. Vhodné pro silně korozivní, viskózní, krystalická a granulovaná média, aby se zabránilo korozi a blokování pohybu. Membránové tlakoměry jsou upřednostňovány pro drsná média, která nelze zvládnout běžnými nerezovými tlakoměry.

Q2: Jak si vybrat materiál membrány?
A: Membrána 316L se obecně používá pro slabé korozní podmínky; Použijte slitinu Hastelloy pro silná acidobazická a chemická média; Vzhledem k silné korozi a vysoké permeabilitě média lze zvolit membránu potaženou PTFE a výběr je třeba potvrdit na základě skutečného složení média.

Q3: Mohou membránové tlakoměry odolat vibracím?
Odpověď: Jistě, výběr tlakoměru s membránou plněného olejem a odolným proti nárazům pro hlavu měřiče se dokáže vyrovnat s vibracemi a tlakovými pulzacemi, jako jsou čerpadla a kompresory; Běžné bezolejové měřicí hlavy nejsou vhodné pro místa s vysokými vibracemi.

Q4: Čemu je třeba věnovat pozornost při používání membránového tlakoměru a jaké závady mohou nastat?
A: Je přísně zakázáno používat jej pod přetlakem, aby nedošlo k deformaci a poškození membrány; Oblast membrány libovolně nerozebírejte, aby nedošlo k úniku izolační kapaliny; Pokud je teplota média příliš vysoká, doporučuje se instalovat zařízení pro odvod tepla. Mezi běžné závady patří poškození membrány, únik izolační kapaliny, nepřesné údaje a nutnost včasné údržby a výměny.

Teplotní charakteristiky membránového tlakoměru
Systém membránového tlakoměru je naplněn těsnicí kapalinou jako tlakopřenášejícím médiem. Proto jeho teplotní vliv souvisí s koeficientem objemové roztažnosti těsnicí kapaliny, tuhostí membrány a teplotou části nesoucí tlak. Vliv je patrný zejména u tlakových přístrojů s nízkým dosahem. Obecně platí, že specifikovaná chyba teploty tlakové části nesmí být větší než 0,1 %/°C. Celkový teplotní účinek membránového tlakoměru je tedy součtem teplotního vlivu obecného tlakoměru a teplotního vlivu na tlakovou část membránového těsnění.

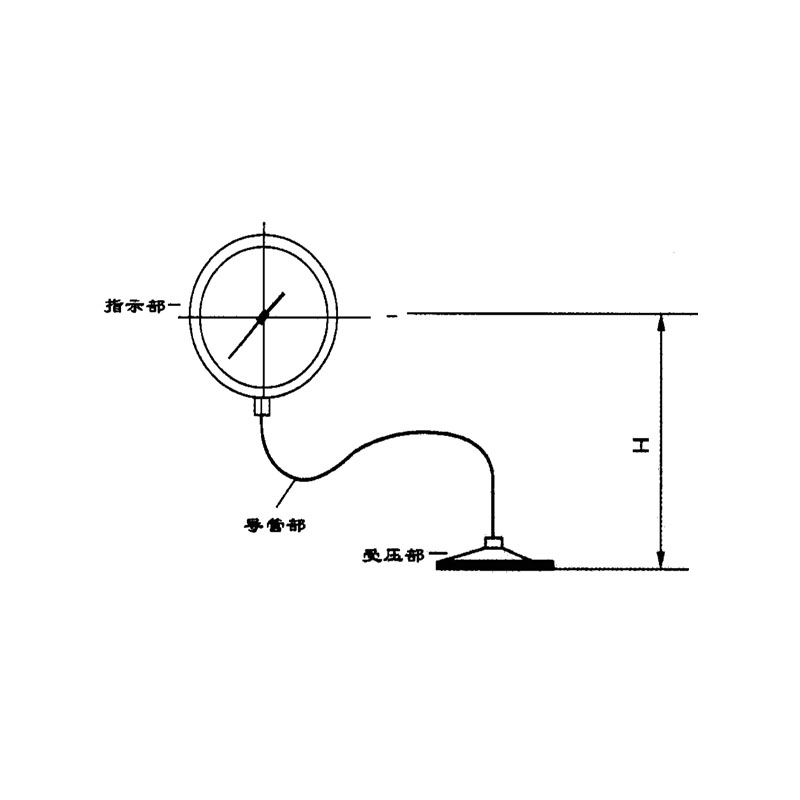

Rozdíl hladiny kapaliny u membránového tlakoměru
Zejména u membránových tlakoměrů s pružnou spojovací kapilárou dojde k rozdílu hladiny kapaliny ΔP, když jsou tlaková membrána a obecný tlakoměr instalovány v různých výškách. Tento faktor je třeba vzít v úvahu pro přesné měření.

\△P=d·h    d- Specifická hmotnost těsnicí kapaliny; h - Rozdíl hladiny kapaliny
100011-uT3j 100002-S9dF

Odolnost membránového tlakoměru proti korozi

Odolnost membránového tlakoměru proti korozi může být zaručena správným výběrem materiálů pro membránu, přírubu a těsnění, které jsou v kontaktu s měřeným médiem.
Materiály membrány: 0Cr17Ni12Mo2 (316), slitina Monel (Cu30Ni70), Hastelloy (H276C), tantal (Ta) a fluoroplast F4.
Materiály přírub: Nerezová ocel 0Cr17Ni12Mo2 (316); nerezová ocel potažená fluoroplastem (316 F4).
Materiály těsnění: Nitrilová pryž, fluorokaučuk, silikonová pryž a fluoroplast.

Výběr příruby
Běžné normy přírubových sérií jsou sestaveny v souladu s normami GB (Čína), HGJ (Ministerstvo chemického průmyslu), DIN (Německo), JIS (Japonsko), ANSI (USA) a dalšími normami pro příruby, jakož i domácími praktickými aplikačními podmínkami pro výběr uživatele. Zvláštní objednávky jiných specifikací od uživatelů jsou také přijatelné.

Výběr těsnící kapaliny
Aby byla zajištěna spolehlivost a bezpečnost provozu membránového tlakoměru, měla by být vybrána vhodná těsnicí kapalina podle různých aplikací.

Těsnicí kapalina Teplotní rozsah součásti nesoucí tlak Měrná hmotnost g/cm³ Koeficient objemové expanze 1/°C Aplikace
Vysoce viskózní silikonový olej -10~200°C 1.07 0,95 × 10⁻³ Pro provoz při vysokých teplotách
Silikonový olej s nízkou viskozitou -30~100°C 0.94 1,08 × 10⁻³ Obecná služba
Glycerinový vodný roztok -5~100 °C 1.27 0,61 × 10⁻³ Obsluha na úrovni potravin
Rostlinný olej -5~100 °C 0.93 1,03 × 10⁻³ Obsluha na úrovni potravin
Fluorový olej -30~150°C 1.93 0,75 × 10⁻³ Vodík, kyslík
