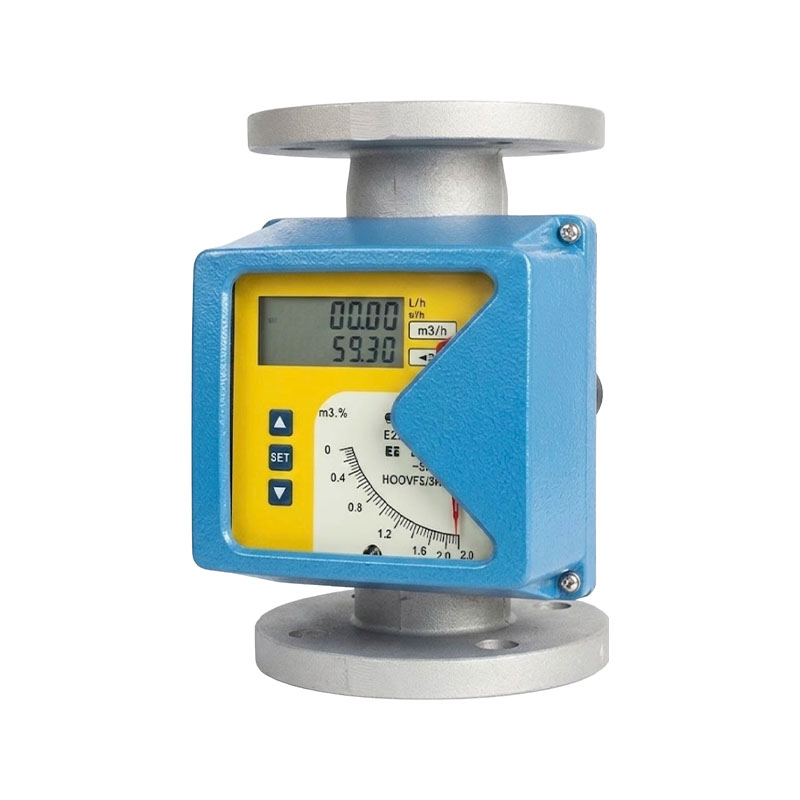

Kovový plovákový průtokoměr řady XG-JF

Kovový plovákový průtokoměr řady XG-JF je přístroj pro měření průtoku s proměnnou plochou. Má vlastnosti malé velikosti, velkého rozsahu detekce a snadného použití. Lze jej použít pro měření průtoku kapalin, plynů a par, zvláště vhodný pro měření průtoku nízkorychlostních a nízkoprůtokových médií.

Vlastnosti produktu:
1. Plovákové průtokoměry mají jak displej na místě, tak inteligentní dálkový přenos. Typ inteligentního vzdáleného přenosu využívá vysoce výkonné počítačové čipy, více výstupů signálu a pokročilé ukládání dat s obnovou a zálohováním dat pro zajištění bezpečnosti dat.
2. Podle různých struktur měřicích trubic je plovákový průtokoměr řady XG-JF s kovovou trubkou rozdělen na 50, 51, 52 a 53 typů. Různé tvary měřicí trubice lze zvolit podle různých požadavků uživatele, což dále zlepšuje údržbu a čištění.
3. Požadavky na rovné části potrubí nejsou vysoké, s širším průtokovým poměrem 10:1 a rozsahem měření 1-2000001/h pro vodu (20 °C); Prázdný (20 °C, 0,1013 MPa) 0,03-4000 m3/h
4. Jednoosá citlivá indikace, schopnost bezkontaktní magnetické vazby.
5. Volitelné možnosti zahrnují dvoulinkový systém, baterii a zdroj střídavého proudu.
6. Vhodné pro vysokoteplotní, vysokotlaká a silně korozivní média.
7. Funkce multiparametrové kalibrace; přesnost: 1,0 % F.S., 1,5 % F.S.

Hlavní prodejní body:
1. Odolnost vůči vysokým teplotám a vysokému tlaku: Konstrukce kovových trubek vydrží vysoké střední teploty a pracovní tlaky, přizpůsobí se drsným pracovním podmínkám a nelze ji nahradit skleněnými plováky.
2. Silná přizpůsobivost: Schopnost měřit plyny a kapaliny, umožňující médiu obsahovat malé množství nečistot, odolná vůči vibracím a vhodná pro drsná průmyslová prostředí na místě.
3. Intuitivní zobrazení na místě: K přímému odečítání průtoku na místě není potřeba žádné napájení a některé modely jsou dodávány s výstupem pro dálkový přenos, vyvážením zobrazení na místě a vzdáleným získáváním signálu.
4. Jednoduchá a spolehlivá údržba: jednoduchá konstrukce, málo pohyblivých částí, nízká poruchovost, snadná instalace a nízké náklady na údržbu v pozdější fázi.

Aplikační průmysl:
1. Petrochemický průmysl: Měření monitorování průtoku různých procesních kapalin, rozpouštědel a plynů.
2. Úprava vody a ochrana životního prostředí: Měření průtoku odpadních vod, čištěné vody a dávkování chemikálií.
3. Hutní ocel: Detekce průtoku chladicí vody, procesního plynu a pomocných médií.
4. Energie a elektřina: Měření průtoků vodní páry, stlačeného vzduchu a různých pomocných médií v elektrárnách.

Kontaktujte nás
PREV：Inteligentní ultrazvukový průtokoměr XG-CSLDALŠÍ：Inteligentní vírový průtokoměr řady XG-LUGB
FAQ Specifikace výkonu

Q1: Může kovový plovákový průtokoměr měřit média obsahující malá množství nečistot?
Odpověď: Může měřit kapalná a plynná média obsahující malá množství částicových nečistot, ale není vhodná pro média s vysokou viskozitou, s velkými částicemi a silně usazující se vodní kámen; Nadměrné nečistoty mohou snadno zachytit plovák a způsobit nepřesné měření. Doporučuje se provést předfiltraci na médiu.

Q2: Vyžaduje kovový plovákový průtokoměr napájení pro zobrazení průtoku?
Odpověď: Základní indikátor na místě nevyžaduje napájení a může přímo číst průtok na místě; Modely s dálkovým přenosem 4-20 mA a funkcemi výstupu alarmu vyžadují externí napájení pro výstupní signály do řídicího systému.

Q3: Jaké jsou povinné požadavky pro instalaci kovového plovákového průtokoměru?
Odpověď: Musí být instalován svisle a médium proudí přístrojem zdola nahoru. Abyste se vyhnuli silným vibracím, udržujte vpředu a vzadu vhodné rovné části potrubí a nepoužívejte je vodorovně nebo obráceně; jinak to přímo ovlivní přesnost měření.

Q4: Jak si vybrat mezi kovovým plovákovým průtokoměrem a plovákovým průtokoměrem se skleněnou trubicí?
A: Kovové plováky jsou preferovány pro podmínky vysoké teploty, vysokého tlaku a vibrací; Skleněné trubice mají nízkou cenu a dobrou viditelnost, ale mají omezenou odolnost vůči tlaku a teplotě, jsou křehké a nejsou vhodné pro hořlavé, výbušné, vysokotlaké a drsné pracovní podmínky.

Průvodce výběrem: XG-JF- A- B - C - D - E

Struktura měřicí trubice (A) Smáčený materiál (B) Velikost potrubí (C) Dodatečná struktura (D)
0 Zespodu dovnitř, odshora ven R0 0Cr18Ni12Mo2Ti RP PTFE DN15, DN150
DN25, DN200
DN50
DN80
DN100 		žádný
1 Zespodu dovnitř, shora vodorovně ven R1 321 Ti: slitina titanu Titanová slitina T Bunda
2 Vodorovně zespodu, vodorovně seshora ven R2 302 Z Tlumené
3R Zprava dovnitř, zleva ven R4 304 G Vysoká teplota
3L Zleva dovnitř, zprava ven RL 316 tis Y Vysoký tlak
Typový kód indikátoru (E)
M1 Místní indikátor — čtvercový kryt, mechanický ukazatel ukazující okamžitý průtok
M2 Čtvercové pouzdro, mechanický ukazatel zobrazující okamžitý průtok LCD zobrazující okamžitý/kumulativní průtok
M3 Kulaté pouzdro, multifunkční ukazatel
(žádné) Pouze indikátory M1 / M4
A Napájení 85–265 VAC 50 Hz, výstup 4–20 mA, volitelné podsvícení, reléový alarm
B Bateriové napájení, žádný výstup signálu, žádné podsvícení, žádný alarm — pouze M2 / M4
C Dvouvodičové napájení 24 VDC, výstup 4–20 mA, bez podsvícení
D 24 VDC tří/čtyřvodičové napájení, výstup 4–20 mA, podsvícení volitelné
(žádné) Normální, nevýbušné
i Jiskrově bezpečné (Ex ia) — pouze M2 / M4
d Nehořlavé (Ex d), kulaté pouzdro – pouze M4
(žádné) Žádný alarm nebo pulzní výstup
K1 Alarm horní hranice nebo jednokanálový pulzní výstup
K2 Alarm dolní meze nebo jednokanálový pulzní výstup
K3 Alarmy horní a dolní meze nebo dvoukanálový pulzní výstup
(žádné) Bez podsvícení
L S podsvícením
H protokol HART
M Protokol ModBus


Teplota kapaliny: Standardní typ: -80 až 200 °C; PTFE: 0 až 85 °C; Vysokoteplotní typ: vyšší než 400 °C
Jmenovitý tlak: Standardní Typ: DN15 až DN50: 4,0 MPa; DN80 až DN200: 1,6 MPa; Speciální typ: DN15 až DN50: 25 MPa; DN80 až DN200: 16 MPa; Plášťový typ: 1,6 MPa
Viskozita média: DN15 < 5 mPa·s (F15.1–F15.3); DN15 < 30 mPa·s (F15.4–F15.8); DN25 π < 250 mPa·s; DN50–150 < 300 mPa·s
