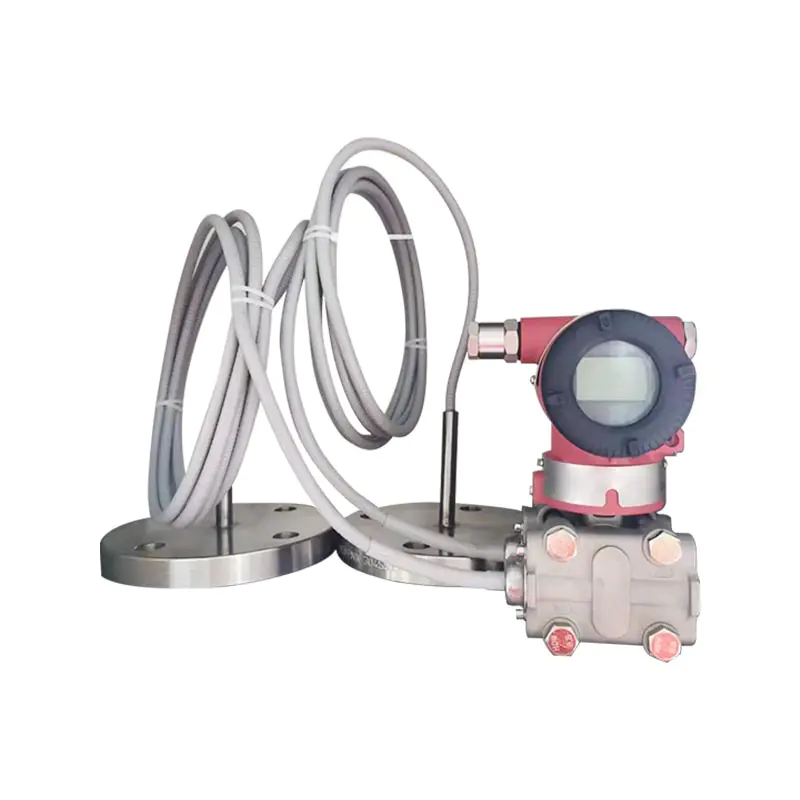

XG3051DP Dálkový vysílač diferenčního tlaku

Q1: Jaký je hlavní účel dvoupřírubového dálkového vysílače XG3051DP pro měření?
A: Používá se hlavně pro měření diferenčního tlaku; často se používá pro měření hladiny kapaliny, průtoku a hustoty média v uzavřených nádržích. Kapilární izolační struktura s dvojitou přírubou, vhodná pro vysokou viskozitu, snadnou krystalizaci, silnou korozi a vysokoteplotní média, aby se zabránilo zablokování média a korozi těla snímače, výstup 4-20 mA HART a rozhraní se systémem DCS/PLC.
Q2: Jaké jsou důvody nepřesného nulového bodu a numerického posunu po instalaci dvojité příruby?
Odpověď: Drift může být způsoben změnami teploty prostředí, kapilární kompresí, škálováním a krystalizací membrány a nesprávným nastavením parametrů migrace. Po instalaci musí být provedena migrace nulového bodu na místě; Vyhněte se mačkání a ohýbání kapilár o malém poloměru; Když se provozní teplota výrazně změní, zvyšte přiměřeně tlumení přístroje.
Q3: Jak vybrat materiál přírubové membrány?
A: Nerezová ocel 316L je vybrána pro normální pracovní podmínky; Korozivní média mohou být vybrána ze slitiny Hastelloy a tantalového filmu. Při zadávání objednávky uveďte název média, teplotu a tlak pro snadné přizpůsobení membrány a kapaliny pro plnění kapilár.
Q4: Jaká jsou tabu pro instalaci kapilárních trubic?
A: Řezání nebo tvrdé ohýbání kapilárních trubiček není povoleno; minimální poloměr ohybu je > 50 mm a nelze je zmáčknout ani narazit. Kapilární trubice je uvnitř naplněna těsnicí kapalinou. Jakmile je poškozen a netěsní, přístroj přímo selže a nelze jej opravit na místě.

Zpracujte pokyny pro připojení pro jednostranné předávání bez předávacích přírub

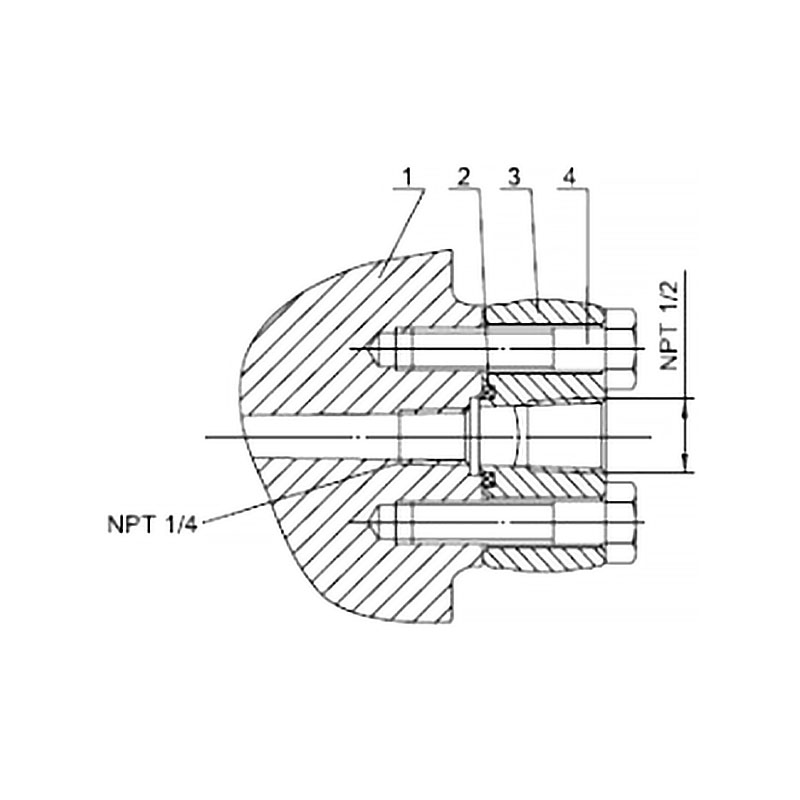

Eliptická příruba z nerezové oceli 1/2-NPT (kód 1)		1. Příruba tlakové komory
		2. Těsnění O-kroužkem
		3. NPT 1/2 eliptické připojení příruby
		4. Šroub

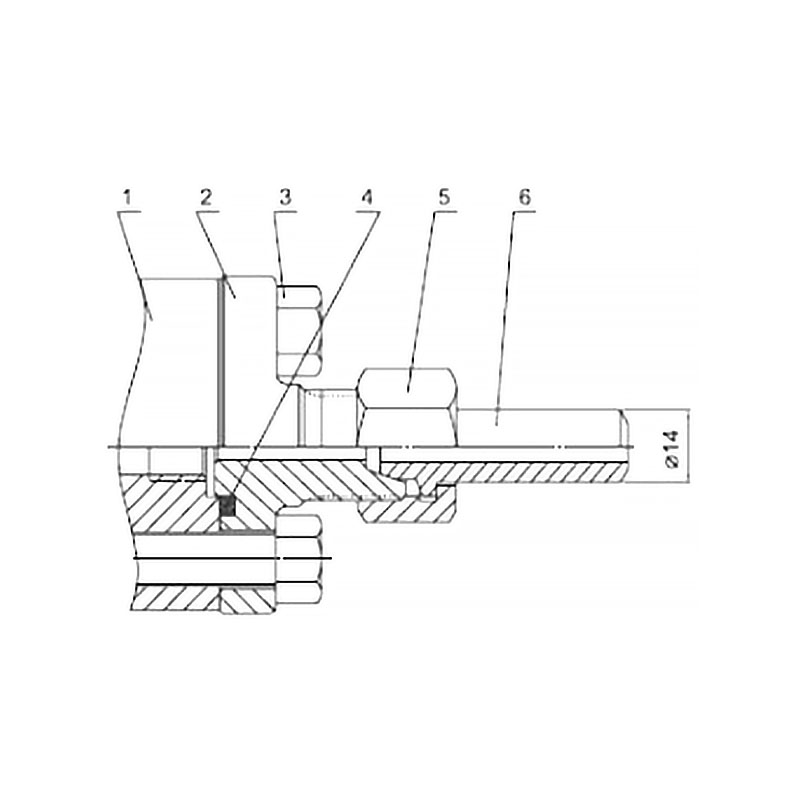

M20x1,5 T-konektor z nerezové oceli (kód 2)		1. Příruba tlakové komory
		2. Tvarovka s vnějším závitem M20×1,5 tvaru T
		3. Šroub
		4. O-kroužek
		5. Matice M20×1,5
		6. Tlaková přívodní trubice

Parametry měření: Diferenční tlak, Hladina kapaliny

Minimální dosah dálkového vysílače by měl být větší hodnotou mezi minimálními rozsahy v tabulce 1 a tabulce 2.
Nastavitelný rozsah nesmí být menší než minimální rozsah. Maximální dosah dálkového vysílače musí být menší hodnotou mezi maximálním dosahem tělesa vysílače a jmenovitým tlakem hladinové příruby.

Výstupní signál
2-drát, 4–20 mA DC HART výstup, digitální komunikace; HART protokol je superponován na 4–20 mA DC signál.
Limity výstupního signálu: Imin = 3,9 mA, Imax = 20,5 mA

Tlumicí konstanta zesilovací složky je 0,1 s; časová konstanta snímače a vzdálené těsnicí příruby se pohybuje od 0,2 ~ 6 s, v závislosti na rozsahu snímače, poměru rozsahu, délce kapiláry a viskozitě plnicí kapaliny.
Dodatečná nastavitelná časová konstanta je v rozsahu 0,1 ~ 60 s.

Tělo vysílače lze upevnit v libovolné poloze. Optimální podmínkou instalace je udržovat procesní přírubový hřídel svisle. Odchylka polohy způsobí opravitelný posun nuly. Elektronický kryt lze otáčet až o 360° a stavěcím šroubem jej lze zajistit v libovolné úhlové poloze.
Příruba vzdáleného těsnění se připojuje k protipřírubě vyhovující normám ANSI/DIN. Protipříruba musí být vybavena měkkým těsněním a montážními šrouby a maticemi (šrouby a matice jsou pro uživatele volitelné).
U převodníků s duálním dálkovým těsněním musí být kapilární sestavy a příruby dálkového těsnění instalovány v prostředí se stejnou okolní teplotou, pokud je to možné.
Minimální poloměr ohybu kapiláry je 75 mm. Navíjení je přísně zakázáno!

Podmínky prostředí

Mezní teplota procesního média
Teplota média:-30~400°C

Poznámka: Zvláštní pozornost by měla být věnována jakýmkoli hodnotám přesahujícím výše uvedený rozsah teplot a tlaku; tyto lze splnit prostřednictvím
speciální design.

Výkon a podmínky zatížení
Napájecí napětí je 24V
R≤(Us-12V) /Imax kQ 2
kde Imax=23 mA
Maximální napájecí napětí: 42VDC
Minimální napájecí napětí: 12VDC, 15VDC (podsvícení LCD displeje)
Rozsah zatížení digitální komunikace: 250~600Q

Poznámka: (1) A Popis úrovně výkonu: Během testování je výkon normální v rámci limitů technické specifikace.
(2) B Popis úrovně výkonu: Během testování se funkce nebo výkon dočasně sníží nebo zmizí, ale mohou se samy obnovit; skutečné provozní podmínky, úložiště a data zůstávají nezměněny.

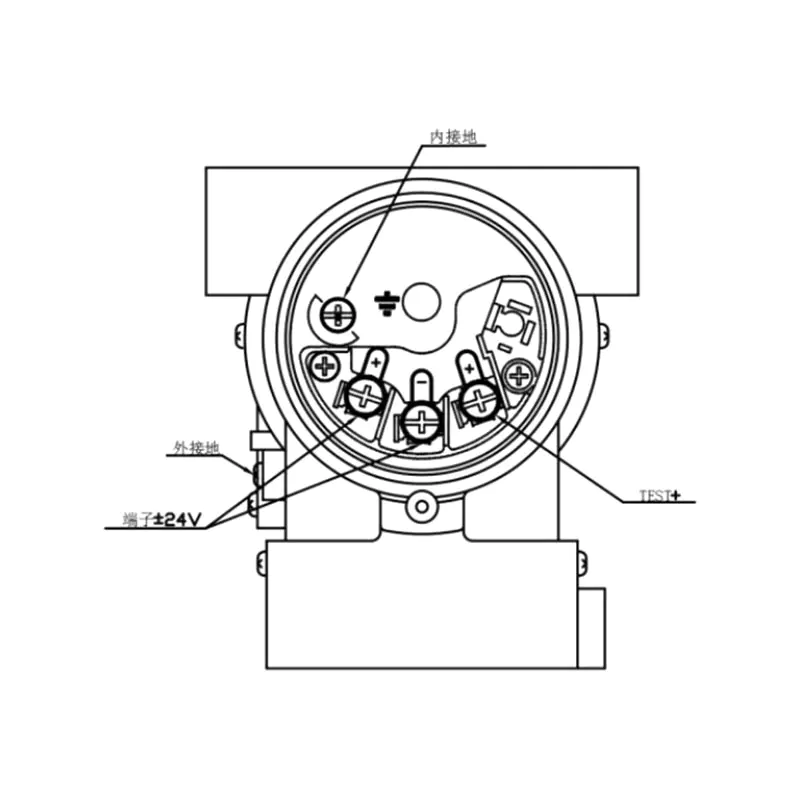

Obrázek 5: Schéma elektrického zapojení

Poznámka: Funkce rychlého rozhraní je ekvivalentní signálnímu terminálu.

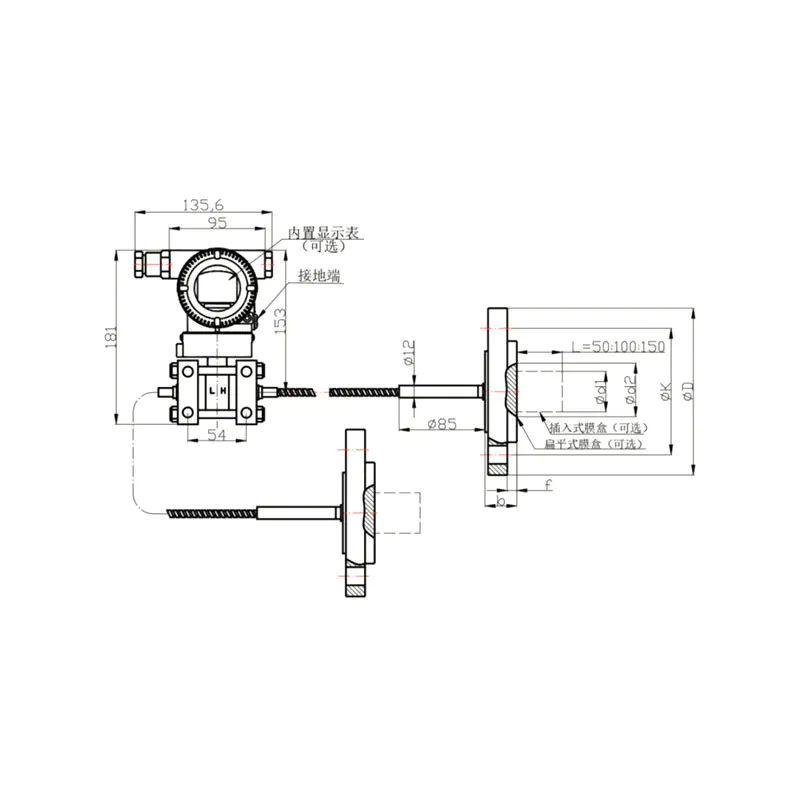

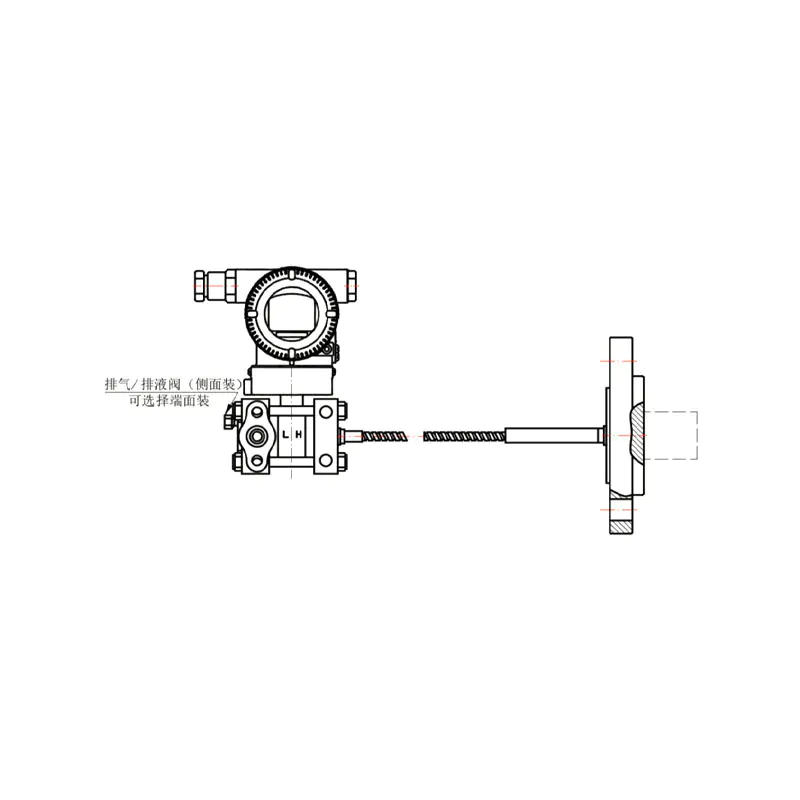

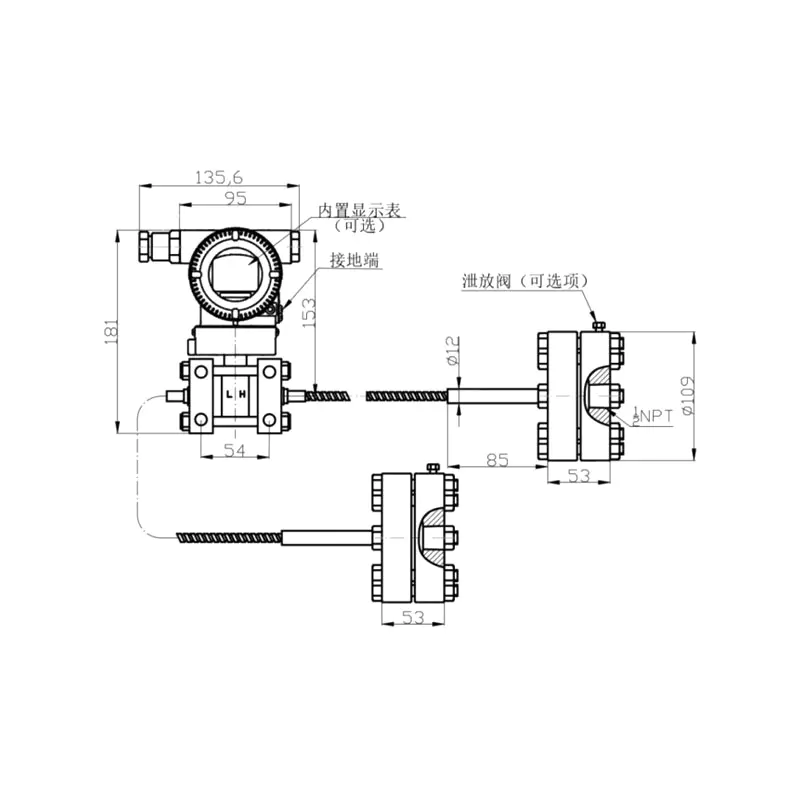

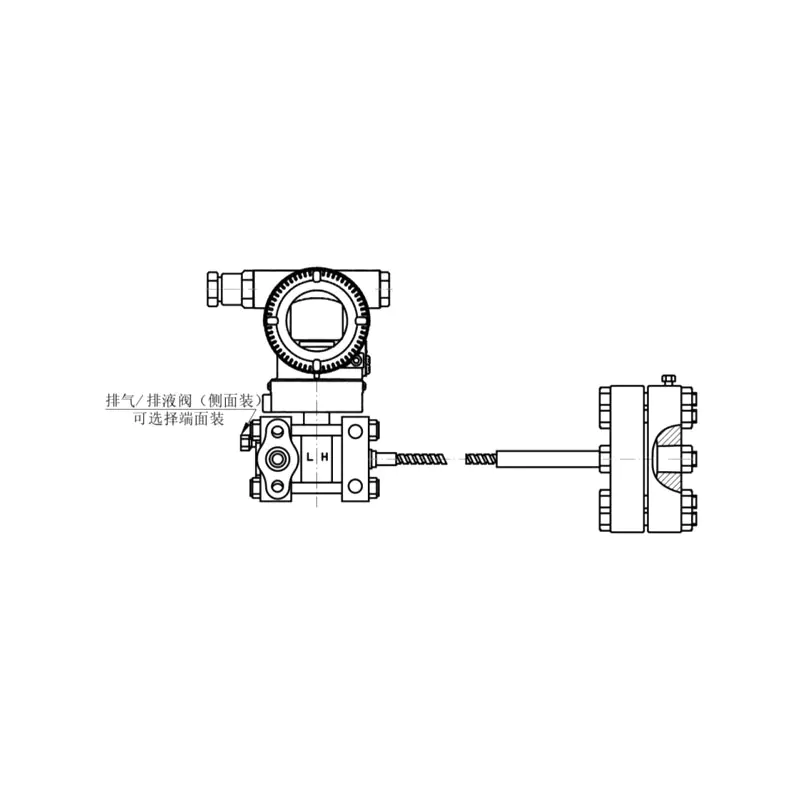

Výkres 1: Základní typ oboustranného diferenciálního tlakového dálkového těsnění Výkres sestavy	Výkres 2: Základní typ Výkres sestavy jednostranného diferenciálního tlakového dálkového těsnění

Poznámka:
(1) Jednostranná sestava dálkového těsnění rozdílového tlaku základního typu může být instalována buď na vysokotlakou stranu, nebo na nízkotlakou stranu těla převodníku.
(2) Způsob instalace tělesa převodníku pro jednostranné nebo oboustranné sestavy dálkového těsnění rozdílového tlaku základního typu je stejný jako u převodníku rozdílu tlaku řady XG3051DP.

Poznámka:Usercanoptionallyequipinsaatonbosannut.

Obrázek 3	Obrázek 4 Jednostranná sestava diferenciálního tlakového vzdáleného těsnění namontovaná na závit

Poznámka:
(1) Jednostranná závitová sestava dálkového těsnění diferenciálního tlaku může být instalována buď na vysokotlakou stranu, nebo na nízkotlakou stranu těla převodníku.
(2) Způsob instalace tělesa převodníku pro jednostranné a oboustranné závitové sestavy dálkového těsnění diferenčního tlaku je stejný jako u převodníku diferenčního tlaku řady XG3051DP.
