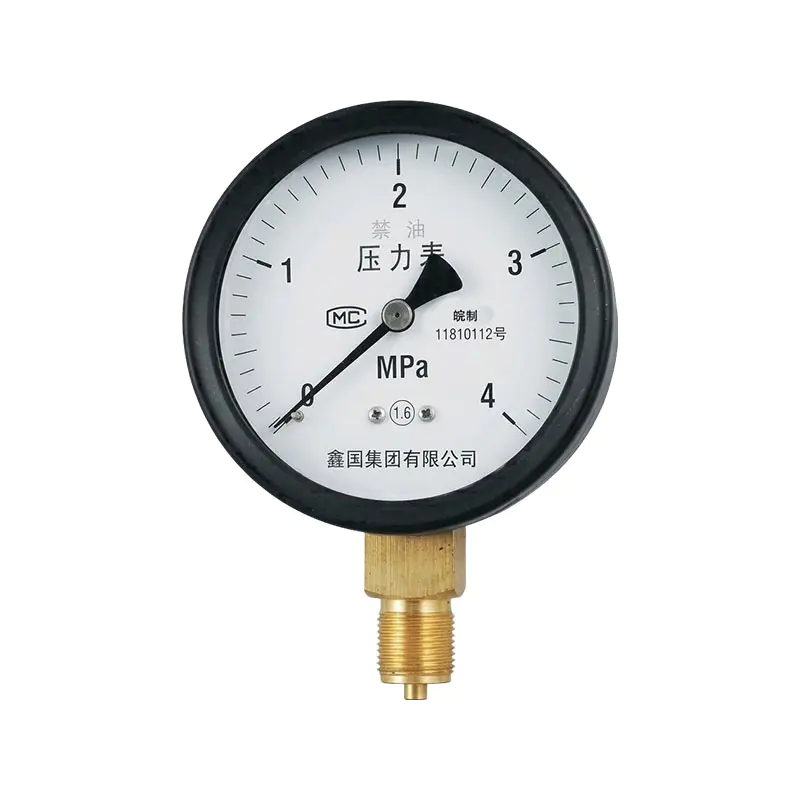

Obecný manometr řady XG/Y

Všeobecný manometr řady XG/Y je čistě mechanický manometr s indikací na místě s pružinovou trubicí typu C z měděné slitiny jako prvkem pro snímání tlaku. Nevyžaduje externí napájení a spoléhá na pružinovou trubici, která vytváří pružnou deformaci pod tlakem média. Výchylka je zesílena mechanismem ozubeného převodu a ukazatel jízdy přímo čte hodnotu tlaku na číselníku. Používá se k měření tlaku plynů, kapalin a par, které jsou nevýbušné, nekrystalické, netuhnoucí a nekorozivní vůči slitinám mědi, jde o průmyslový univerzální základní přístroj na měření tlaku, který lze odvodit z nárazuvzdorných, magneticky asistovaných elektrických kontaktů, odporových dálkových přenosů a dalších variant modelů. Specifikace měrného průměru jsou úplné a vhodné pro použití s ​​běžnými vodními čerpadly, tlakovými nádobami a hydraulickým zařízením.

Výhody produktu:
1. Mechanická konstrukce pro měření tlaku v pružinové trubici má vyzrálý a jednoduchý princip, nevyžaduje napájení a může přímo číst hodnoty tlaku na místě, díky čemuž je použití intuitivní a spolehlivé.
2. Vysoká nákladová efektivita, efektivní struktura, standardizované komponenty, nízké pořizovací náklady, široce používané v konvenčních nekorozivních podmínkách statického tlaku.
3. Snadná instalace a provoz, standardní závitové rozhraní, lze použít přímo šroubováním, bez nutnosti ladění a snadné údržby.
4. Specifikace a rozsahy jsou kompletní, se širokým výběrem rozsahů a průměrů, vhodné pro obecná zařízení, jako jsou vodní čerpadla, tlakové nádoby a běžné hydraulické systémy.

Hlavní prodejní body:
1. Čisté mechanické měření tlaku pružinové trubice, není vyžadováno žádné napájení, přímé vizuální čtení na místě, vyzrálý a stabilní princip.
2. Vysoká hospodárnost, standardizované komponenty, nízké pořizovací náklady, vhodné pro velké množství konvenčních pracovních podmínek.
3. Instalace připravená k použití bez ladění, univerzální závitové rozhraní, lze utáhnout do práce, snadno rozebrat a udržovat.
4. Specifikace a rozsahy jsou kompletní, s více průměry a rozsahy na výběr, vhodné pro obecná zařízení, jako jsou vodní čerpadla, tlakové nádoby a běžné hydraulické systémy.

Kontaktujte nás
PREV：Žádný předchozí článekDALŠÍ：XG／YA -100 、 manometr čpavku řady 150
FAQ Specifikace výkonu

Q1: Z jakého materiálu je vyrobena nadproudová součást obecného tlakoměru a může měřit korozivní média?
A: Nadproudové součásti konvenčních tlakoměrů jsou většinou vyrobeny ze slitiny mědi, která je vhodná pouze pro suchá a nekorozivní média. Korozivní média nelze použít přímo a je třeba zvolit manometry z nerezové oceli. Pro silně korozivní a zrnitá média by se měly používat membránové tlakoměry.

Q2: Lze na místě použít obecné tlakoměry pro čerpadla a kompresory s vysokými vibracemi?
A: Nevhodné. Vibrace a tlakové pulzace mohou způsobit otřesy ukazatele a poškození pružinové trubky. Pro takové pracovní podmínky se doporučuje používat tlakoměr odolný proti nárazům.

Q3: Může být ukazatel manometru nadále používán, pokud se nevrátí na nulu?
Odpověď: Pokud se ukazatel nemůže vrátit na nulu, většinou v důsledku přetlakového nárazu způsobujícího deformaci pružinové trubky a měření již není přesné. Nedoporučuje se dále používat a nástroj je třeba vyměnit.

Q4: Mají obecné tlakoměry požadavky na teplotu?
Odpověď: Teplota média by neměla být příliš vysoká, protože vysoké teploty mohou ovlivnit přesnost a dokonce poškodit vnitřní součásti. Když je teplota média vysoká, doporučuje se nainstalovat potrubí pro odvod tepla, aby se snížila teplota média vstupujícího do těla.

Rozsah měření a třída přesnosti

Model XG-Y-40
XG-Y-40Z 		XG-Y-60, XG-Y-60Z
XG-Y-60T, XG-Y-60ZT 		XG-Y-100, XG-Y-100T, XG-Y-100ZT
XG-Y-150, XG-Y-150T, XG-Y-150ZT 		XG-Y-200
XG-Y-250
Třída přesnosti 2.5 2.5 1.5 1.5
Rozsah měření (MPa) 0~0,1, 0,16, 0,25, 0,4, 0,6, 1, 1,6, 2,5, 4, 6 0~0,6, 1, 1,6, 2,5, 4, 6
0~10, 16, 25, 40 0~10, 16, 25, 40, 60, 100
-0,1~0,06, 0,15, 0,3, 0,5, 0,9, 1,5, 2,4

Podmínky provozního prostředí: -40~70℃, relativní vlhkost ≤85%
Vliv teploty: Když se provozní teplota odchyluje od 20 ±5 ℃, chyba nesmí překročit 0,4 %/10 ℃
