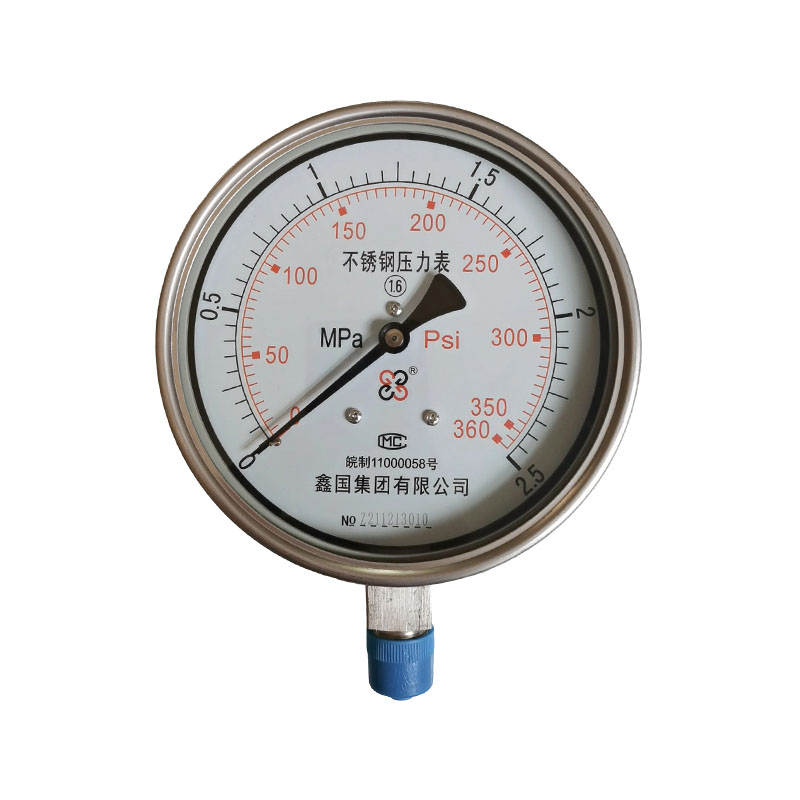

Celonerezový manometr řady XG/Y-B

Celonerezový tlakoměr řady XG/Y-B je mechanický ukazatel tlaku s pružinovou trubkou z nerezové oceli jako prvkem pro snímání tlaku. Kloub, trubka pružiny, pouzdro a další kontaktní média a vnější plášť jsou všechny vyrobeny z nerezové oceli (volitelně 304/316), spoléhají na pružnou deformaci pružinové trubky, zesílenou pohybem ozubeného kola, a zobrazující tlak měřeného média na místě. Tato řada se dělí na běžné a nárazuvzdorné typy plněné olejem, vhodné pro slabě korozivní plyny a kapalná média a poradí si s vlhkými, prašnými a mírně vibrujícími podmínkami. Je široce používán pro monitorování tlaku ropných, chemických, metalurgických a dalších zařízení.

Výhody produktu:
1. Silná odolnost proti korozi
Konektory, pružinové trubky a pouzdro jsou vyrobeny z nerezové oceli (304/316), která je odolná vůči vodě, kyselinám, zásadám, soli, některým korozivním plynům a kapalným médiím. Nesnadno rezaví nebo oxiduje, je vhodný pro vlhké a korozivní pracovní podmínky a prodlužuje životnost nástroje.
2. Dobrá přizpůsobivost prostředí
Plášť je odolný vůči vodní páře a prachu a lze jej použít i ve venkovních, vlhkých a venkovních podmínkách. Je méně náchylný k rezivění a poškození pláště a ve srovnání s běžnými manometry ze železného pláště je jeho odolnost vůči erozi prostředí výrazně zlepšena.
3. Široká kompatibilita médií
Kontaktní plocha s médiem je nerezová ocel, která dokáže měřit korozivní procesní média a vyhnout se poruchám, jako je únik oleje a nepřesné ukazatele způsobené korozí běžných měděných pružinových trubek tlakoměru médiem.
4. Vysoká strukturální pevnost
Pouzdro z nerezové oceli má vysokou mechanickou pevnost, odolnost proti nárazům a snadno se nedeformuje nebo nepoškodí; Po spárování se strukturou plněnou olejem a odolnou proti nárazům může být také přizpůsoben pro zařízení odolná proti vibracím a tlakovým pulzům, jako jsou čerpadla a kompresory.
5. Bezpečné a spolehlivé, není snadné uniknout
Celkové součásti z nerezové oceli mají dobrou technologii svařování, vynikající těsnicí výkon a nejsou náchylné na střední úniky. Používají se v chemických aplikacích a aplikacích v tlakových nádobách, které vyžadují vysoký těsnicí výkon, což snižuje bezpečnostní rizika.

Hlavní prodejní body:
1. Celý stroj je vyroben z nerezové oceli, přičemž pouzdro, konektor a pružinová trubka jsou vyrobeny z nerezové oceli. K dispozici jsou možnosti 304/316 a nebojí se kyselé a alkalické koroze ani vlhkého venkovního prostředí, čímž dává sbohem rezavějícím a hnijícím hodinkám.
2. Odolnost proti korozi a střední erozi, která zabraňuje korozi měděného jádra, perforaci, úniku média nebo zaseknutým poruchám ukazatele a přizpůsobení se korozním podmínkám při práci s kapalinami a plyny.
3. Volitelná konstrukce plněná olejem, odolná proti nárazům, odolná vůči vibracím a tlakovým nárazům. Těleso čerpadla, kompresor a ukazatel pulzního tlakového pole se netřesou a odečet je jasný a stabilní.
4. Utěsněný proces svařování, dobrý těsnící výkon, menší únik média, bezpečnější použití v chemických a tlakových nádobách.
5. Vysoká mechanická pevnost, pouzdro proti kolizi, prachotěsné a vodotěsné a nelze jej snadno poškodit dlouhodobým používáním ve venkovních a vlhkých dílnách.

Kontaktujte nás
PREV：Membránový tlakoměr řady XG/Y-MDALŠÍ：Žádný další článek
FAQ Specifikace výkonu

Q1: Jaký je hlavní rozdíl mezi plným nerezovým manometrem a běžným manometrem?
Odpověď: Běžné armatury tlakoměrů a pružinové trubky jsou většinou vyrobeny ze slitiny mědi a pouzdro je vyrobeno ze železa, které je vhodné pouze pro nekorozivní, suchá média. Celonerezové pouzdro tlakoměru, konektor a pružinová trubice jsou vyrobeny z nerezové oceli 304/316, která je odolná vůči korozi kyselin, zásad a vlhkosti. Může být použit v korozivních médiích a vlhkých venkovních podmínkách a snadno nepodléhá korozi nebo korozi, což má za následek delší životnost.

Q2: Jak si vybrat nerezovou ocel 304 a 316?
Odpověď: Zvolte 304 pro běžnou vodu, slabě korozivní plyny a obecně vlhká prostředí; Při setkání se silnými kyselinami, solnou mlhou, mořskou vodou a vysoce korozivními chemickými médii se doporučuje použít nerezovou ocel 316, která má silnější odolnost proti korozi.

Q3: Lze použít všechny tlakoměry z nerezové oceli na portech čerpadla s vysokými vibracemi?
Odpověď: Jistě, doporučujeme zvolit celonerezový tlakoměr plněný olejem a odolný proti nárazům. Je vnitřně naplněn tlumícím olejem, dokáže tlumit tlakové pulsace, potlačuje chvění ukazatele a je vhodný pro místa s velkými vibracemi, jako jsou čerpadla a kompresory; bezolejové modely nejsou vhodné pro silné vibrace.

Q4: Jaké jsou běžné závady všech tlakoměrů z nerezové oceli?
Odpověď: Běžně se vyskytují poškození přetlakem, střední zablokování a poškození instalace nárazem. Dlouhodobé používání mimo rozsah je přísně zakázáno; Pokud médium obsahuje nečistoty a krystaly, doporučuje se použít membránové izolační zařízení; Instalace nárazníkových ohybů během instalace může snížit vliv tlaku a účinně prodloužit životnost přístroje. Pro zajištění přesnosti je třeba přístroj pravidelně kalibrovat.

Rozsah stupnice, úroveň přesnosti

Model Rozsah měřítka (MPa) Třída přesnosti
XG-Y-60B 0~0,6, 1, 1,6, 2,5, 4, 6, 10, 16, 25, 40, 60-0,1~0,5, 0,9, 1,5, 2,4 2.5
XG-Y-63B
XG-Y-100B 0~0,1, 0,16, 0,25, 0,4, 0,6, 1, 1,6, 2,5, 4, 6, 10, 16, 25, 40, 60-0,1~0, 0,06, 0,15, 0,3, 0,5, 0,3, 0,5, 0,2,5 1.5
XG-Y-150B
XG-Y-103B
XG-Y-153B

Položka Specifikace
Provozní okolní teplota 5 ~ 55 °C (pouzdro naplněné glycerinem)
−25 ~ 55 °C (pouzdro naplněné silikonovým olejem)
−40 ~ 70 °C (suché pouzdro, bez plnicí kapaliny)
Vliv teploty ≤ 0,4 % na 10 °C (když se provozní teplota odchyluje od 20 ± 5 °C)
Odolnost vůči okolním vibracím V·H·3 (suché pouzdro, bez plnicí kapaliny)
V·H·4 (pouzdro naplněné kapalinou)
Stupeň ochrany krytu IP64

Materiály, jako jsou systémy tlakové vodivosti a pouzdra

Název dílu XG-Y-60B XG-Y-100B, XG-Y-150B
Konektor 0Cr18Ni9 (304) 0Cr17Ni12Mo2 (316)
Bourdonova trubice 1Cr18Ni9Ti 0Cr17Ni12Mo2 (316)
Případ 1Cr18Ni9 1Cr18Ni9


Modelová reprezentace
XG-Y-□ B

XG-Y-□ B
XG Značka Xin Guo
Y Tlakoměr
□ Jmenovitý průměr a typ montáže měřidla:
60, 100, 150 představují radiální přímou montáž s průměry 60, 100, 150 mm.
63, 103, 153 představují typy axiální zapuštěné montáže s průměry 60, 100, 150 mm (model 63 podporuje také axiální přímou montáž).
XB Nerezová ocel

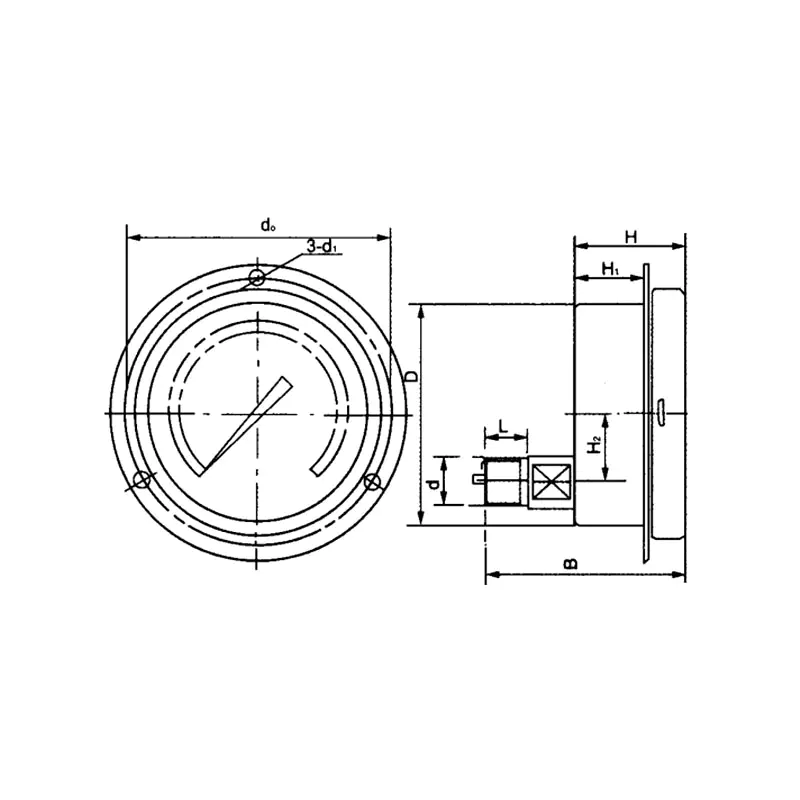

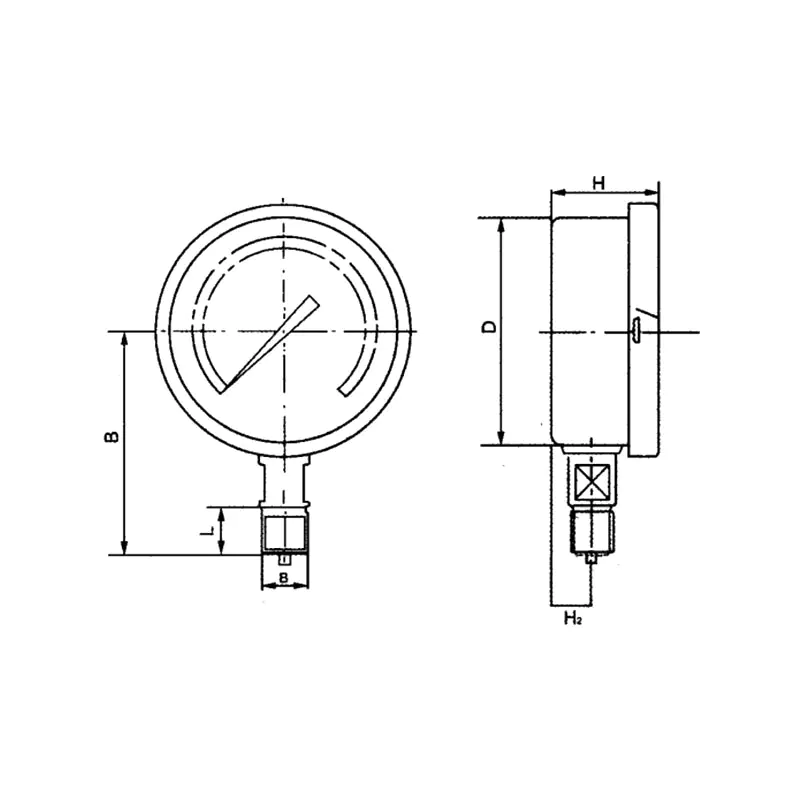

Rozměry
100371 100362-TD79

Model D B d (závit konektoru) L d₀ d₁ H H1 H2
XG-Y-60B Ø60 55 M14×1,5
1/4″ (NPT) 		14 — — 35 — 13
XG-Y-63B 65 — 76 4.5 35 22 0
XG-Y-100B Ø100 90 M20×1,5
G3/8″, 1/2″
3/8″, 1/2″ (PT)
1/4″, 1/2″ (NPT) 		20 — — 44 — 18
XG-Y-103B 90 — 118 5.5 44 27 30
XG-Y-150B Ø150 120 — — — 44 — 18
XG-Y-153B 95 — 165 5.5 44 27 30
