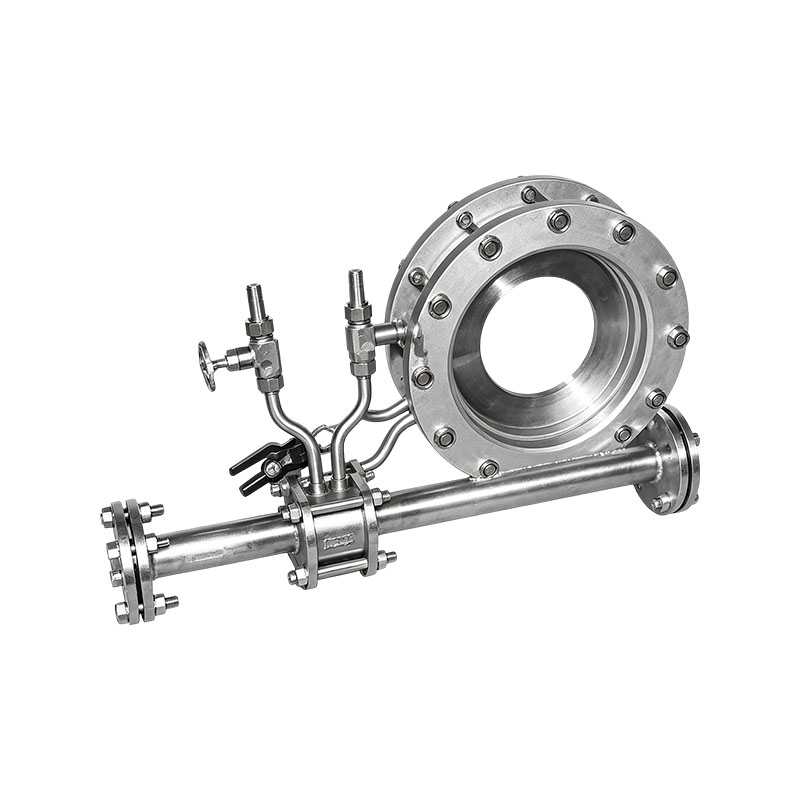

Průtokoměry Orifice jsou diferenční tlakové průtokoměry, které představují historicky nejvíce zavedená zařízení pro měření průtoku v průmyslové výrobě. Vykazují různé typy, vyspělou technologii a rozsáhlé aplikace.
Vlastnosti produktu:
1. Jednoduchá struktura, snadná instalace, spolehlivý provoz, nízká cena a určitý stupeň přesnosti
Dokáže splnit požadavky průmyslové výroby.
2. S dlouhou historií, bohatými a spolehlivými experimentálními daty a standardizovaným designem a zpracováním
Mezinárodní standard pro standardní škrticí zařízení (clona, trysky a Venturiho trubice) je
ISO 5167 a byla několikrát revidována. Pokud jsou škrticí komponenty navrženy a zpracovány podle norem,
Pro stanovení rozsahu nejistoty je nutná kalibrace skutečného průtoku.
3. Standardní clona je vhodná pro průměr 50~3000 mm, s β 0,2~0,75.
4. Standardní tryska je vhodná pro průměr 50~500 mm, s β 0,2~0,8.
5. Tryska s dlouhým hrdlem je vhodná pro průměr 50-630 mm, s β 0,2-0,8.
6. Mechanické zpracování Venturiho trubice o průměru 50-250 mm a hodnotě β 0,2-0,75.
7. Hrubě svařená železná deska s průměrem Venturiho trubice 200-1200 mm a hodnotou β 0,2-0,70.
8. Průměr hrubě lité Venturiho trubice je 100-800 mm, s hodnotou β 0,2-0,75.
9. Průměr Venturiho trysky je 65-500 mm, s hodnotou β 0,316-0,775.
10. Průměr desky s 1/4 kruhovými otvory ≤ 500 mm, β je 0,245~0,6.
11. Průměr kuželové plnicí clony je ≤ 500 mm a β je 0,1~0,316.
12. Průměr dvojité clony je 40-100 mm a β je 0,2-0,75.
13. Průměr desky s malými otvory je menší než 50 mm a β je 0,2~0,75.
14. Průměr skryté desky s malými otvory je ≤ 50 mm a β je 0,2~0,75.
15. Průměr vysokotlaké čočkové clony je ≤ 250 mm a β je 0,2~0,75.
16. Široká hrana clony má průměr 50-400 mm a β 0,2-0,75. 17. Průměr kruhového děrovaného plechu je 50-2000 mm, s hodnotou β 0,1-0,8.
18. Excentrická clona o průměru 100-1000 mm a β 0,46-0,84.
19. Koncová clona (tryska) má průměr 100-1000 mm a β 0,46-0,84.
20. Rozsah tlaku výše uvedeného škrtícího zařízení je 0~42MPa a teplota je určena materiálem.
21. Dvojitá Venturiho trubice pod omítku, jmenovitý průměr potrubí kruhového průřezu: DN=300mm~6000mm, šířka x výška potrubí obdélníkového průřezu: ŠxV (mm)=300x300~6000x6000 a další geometrická povrchová potrubí se stejným jmenovitým průměrem DN a proměnnou šířkou a výškou. Jmenovitý tlak: PN ≤ 2,5 MPa, určený pracovní teplotou a materiálem; hodnota diferenčního tlaku: (0~100) kPa, chyba opakovaného měření (stabilita): ± 10Pa.
22. Zařízení pro měření větru v křídle je zvláště vhodné pro měření průtoku vzduchu velkého kalibru se stabilním měřením, vysokou citlivostí, kompenzací tlakových ztrát a vysokou přesností.
23. Konstrukce zařízení pro měření větru zahrnuje rozhraní pro zpětné foukání a zařízení pro vypouštění prachu, což je výhodné pro údržbu produktu a zvyšuje výkon produktu
Spolehlivost.
24. Pokročilá a sofistikovaná technologie zpracování a testování výrazně zlepšuje přesnost a stabilitu produktu.
25. Vyspělé škrticí komponenty jsou integrovány s pokročilou elektronickou technologií a vytvářejí inteligentní integrované zařízení pro měření průtoku s displejem průtoku na místě a více výstupy signálu (4-20 mA, pulzní, s protokolem HART).
26. Nízkoenergetická konstrukce obvodu snižuje spotřebu energie, zvyšuje stabilitu a spolehlivost systému. Integrovaný systém má bateriové napájení a externí výběr 24VDC, který je vhodný pro instalaci a používání.
Hlavní prodejní body:
1. Standardizace je vyspělá a nevyžaduje skutečnou kalibraci průtoku: vyhovuje normám GB/T2624 a ISO5167. Standardní škrticí komponenty lze přímo použít pro měření poté, co byly zpracovány podle specifikací, což podporuje vypořádání obchodu a sledovatelnost měření.
2. Žádné pohyblivé části, odolné a stabilní: čistě mechanické škrticí komponenty, žádné rotační/snímací prvky, odolnost vůči vysoké teplotě a vysokému tlaku, spolehlivý dlouhodobý provoz, dlouhá životnost, nízká základní údržba.
3. Široká škála přizpůsobení média: Může měřit plyny, páry a kapaliny, podporuje jednofázové kapaliny a některé modely se mohou přizpůsobit špinavým médiím obsahujícím malé množství nečistot. Pokrytí průměru potrubí je rozsáhlé.
4. Nízké celkové náklady, flexibilní přizpůsobení: jednoduchá struktura, ekonomické náklady, lze jej sladit s jakoukoli značkou převodníku rozdílu tlaku; Podle pracovních podmínek lze vybrat více typů, jako je clona, tryska, Venturiho trubice, V-kužel atd.
Aplikační průmysl:
1. Energetika: Elektrárenská kotelna pára, primární/sekundární vzduch, cirkulační voda, měření energie zemního plynu a účtování spotřeby energie.
2. Petrochemický průmysl: procesní surovina kapalná, vysokotlaký procesní plyn, pára, sledování toku rafinérským potrubím, poměr materiálu, měření předávání obchodu.
3. Hutní průmysl: detekce průtoku vysokopecního plynu, konvertorových spalin, chladicí vody, stlačeného vzduchu, kontrola stavu pece a energetická statistika.
4. Vytápění/komunální energie: měření potrubí páry, horké vody a zemního plynu v teplárenské síti, účtování vytápění a vyrovnávání průtoku potrubím.
