Průtokoměr s kapalinovou turbínou řady XG-GY Manufacturers
Domů / Produkt / Průtokoměry / Průtokoměr s kapalinovou turbínou řady XG-GY
  • Průtokoměr s kapalinovou turbínou řady XG-GY
  • Průtokoměr s kapalinovou turbínou řady XG-GY

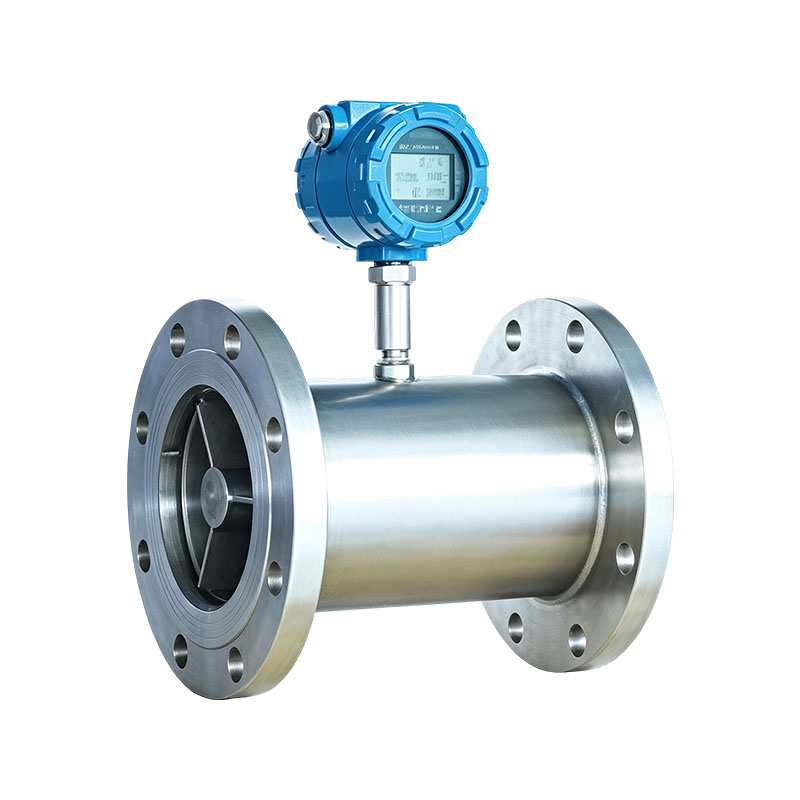

Průtokoměr s kapalinovou turbínou řady XG-GY

Průtokoměr s kapalinovou turbínou řady XG-GY je přístroj na měření průtoku založený na rychlosti. Používá se k měření objemového průtoku kapaliny naplněné v uzavřeném potrubí a nepřetržitě proudící. Turbínový průtokoměr naší společnosti využívá pokročilou technologii a technologii zpracování se stabilním výkonem produktu, vysokou přesností a více konstrukčními návrhy, takže si uživatelé mohou pohodlně vybrat. Produkt je široce používán v průmyslových odvětvích, jako je petrochemie, metalurgie, vědecký výzkum a potravinářství.

Vlastnosti produktu:
1. Měřicí detektor má typy odolné proti opotřebení a antikorozní, se širokou škálou aplikací a dobrou stabilitou.
2. Teplotní rozsah turbínového průtokoměru: -20~100 °C, vysokoteplotní typ -20~150 °C.
3. Rozsah měření průtoku je velký, obecně až 10:1 a ve speciálních případech může být rozšířen až na 40:1.
4. Snímač průtoku má několik způsobů připojení, což usnadňuje instalaci a použití.
5. Turbínové snímače jsou vhodné pro měření kapalin s nízkou viskozitou, s vysokou přesností až do úrovně 0,2~1,0 a vydrží vysoké pracovní tlaky.
6. Oběžné kolo je vyrobeno z duplexní nerezové oceli a vyžaduje další preventivní ošetření. Ložiska jsou vyrobena z grafitu, modifikovaného tetrafluorethylenu, karbidu wolframu a drahých kamenů.
7. Návrh inteligentního obvodu, výkonné funkce, zobrazení okamžitého průtoku a kumulativního průtoku. Nízká spotřeba energie; může pracovat s vlastní baterií; dálkový přenosový výstup 4-20mA, pulzní, s protokolem HART.

Hlavní prodejní body:
1. Vysoká přesnost měření a vynikající opakovatelnost: Konvenční přesnost může dosáhnout ± 0,5 % R, vysoce přesné modely mohou dosáhnout ± 0,2 % R; opakovatelnost může dosáhnout 0,05 %, vhodná pro předávání obchodu s materiálem, dávkové měření a stabilní a spolehlivá data měření.
2. Široký rozsah, citlivá odezva: Poměr rozsahu může dosáhnout až 1:20, výstup pulzního signálu, vysoká rychlost odezvy, žádný nulový drift, dokáže rychle zachytit dynamické změny v průtoku a přizpůsobit se pracovním podmínkám s velkými fluktuacemi průtoku.
3. Kompaktní konstrukce, flexibilní instalace a přizpůsobení: lehká velikost, s různými způsoby připojení pro příruby/svorky; Lze použít pro sanitární, vysokonapěťový, pulzní/4-20mA multisignálový výstup odolný proti výbuchu, vhodný pro dokování se systémy PLC a DCS.
4. Malá tlaková ztráta, dlouhodobá stabilita: hladký průtokový kanál, nízká tlaková ztráta, úspora spotřeby energie potrubí; Volitelná ložiska z tvrdé slitiny/drahokamu mají dlouhou životnost v podmínkách čistého média a jednoduchou základní údržbu.

Aplikační průmysl :
1. Průmysl rafinované ropy: přeprava, měření nakládky a obchodu a poměr plnění paliva nafty, benzínu, mazacích olejů a dalších ropných produktů.
2. Jemný chemický průmysl: měření přísad a materiálů pro čisté kapaliny s nízkou viskozitou, jako jsou organická rozpouštědla, přísady a čistá voda.
3. Potravinářský a nápojový průmysl: šťáva, jedlý olej, alkohol atd.; a, sanitární klešťový turbínový průtokoměr se používá pro kvantitativní plnění surovin.
4. Průmysl úpravy vody/odvodňování: monitorování průtoku a kvantitativní kontrola vyčištěné vody, průmyslové cirkulační vody a sítě vyčištěné vody.

Kontaktujte nás
PREV：Dynamický tlakový diferenciální průtokoměr typu XG-DBLDALŠÍ：Škrticí zařízení pro měření průtoku řady XG-LG
FAQ Specifikace výkonu

Q1: Mohou průtokoměry s kapalinovou turbínou měřit média, jako jsou odpadní vody a média obsahující velké množství pevných částic?
A: Nevhodné. Uvnitř turbíny jsou oběžná kola a ložiska a pevné nečistoty mohou ložiska snadno opotřebovat a uvíznout v oběžných kolech. Pro znečištěná a částicová média se doporučuje používat jiné typy průtokoměrů. Vhodné pouze pro čisté, nízkoviskózní, jednofázové kapaliny.

Q2: Jaký vliv má přítomnost bublin v potrubí na výsledky měření?
Odpověď: Přítomnost plynu v kapalinách může způsobit vysoké hodnoty, kolísání měření a ve vážných případech poškození oběžného kola nárazem. Doporučuje se nainstalovat čistič vzduchu před průtokoměr, aby bylo zajištěno, že potrubí média je plné a bez bublin.

Q3: Vyžaduje instalace přímý úsek potrubí?
A: Potřebuji to, ono to dělá. Proti proudu obecně vyžaduje 10D přímý úsek potrubí a po proudu 5D; kolena, ventily a různé průměry mohou narušit průtokové pole a snížit přesnost měření. Instalace musí zajistit naplnění potrubí a doporučuje se instalovat vodorovně nebo svisle nahoru a dolů.

Q4: Jak často se obvykle provádí údržba?
Odpověď: Vyčistěte média, jako je olej a čistá voda, a každé 1-2 roky rozeberte a vyčistěte oběžná kola a ložiska. Pokud médium obsahuje stopové nečistoty, doporučuje se každých šest měsíců zkontrolovat. Zaměřte se na kontrolu opotřebení oběžného kola a zapletení vláken a pravidelně jej posílejte na kontrolu a kalibraci.

DN (mm) Rozsah průtoku @ ±0,2 % (m³/h) Rozsah průtoku @ ±0,5 % (m³/h) Rozsah průtoku @ ±1,0 % (m³/h) Jmenovitý tlak (MPa) Max. Tlaková ztráta (MPa) Způsoby připojení
Se závitem Přírubové Sanitární Vysoká viskozita
2 — — — — 0.01 0.13 1.6 1.5 ✓
3 — — — — 0.04 0.25 1.6 1.2 ✓
4 — — — — 0.04 0.25 6.3 ✓
6 — — 0.1 0.6 0.1 0.6 6.3
16*
25*
40* 		0.08 ✓
10 — — 0.25 1.2 0.2 1.2 ✓
15 1.2 4 0.6 4 0.4 4 ✓ ✓
20 1.5 7 1.1 7 0.7 7 ✓ ✓ ✓
25 2 10 1.6 10 1 10 0.04 ✓ ✓ ✓ ✓
32 3.2 16 2.5 16 1.6 16 2.5 ✓ ✓ ✓ ✓
40 4 20 3 20 2.5 25 ✓ ✓ ✓ ✓
50 8 40 4 40 4 40 ✓ ✓ ✓
65 12 60 o 60 6 60 ✓ ✓ ✓
80 20 100 10 100 10 100 ✓ ✓ ✓
100 25 160 20 160 16 160 1.6
2.5 		✓ ✓ ✓
150 50 300 40 300 40 400 ✓
200 120 600 100 600 80 800 1.6 ✓
250 200 1000 160 1000 120 1200 ✓
300 — — 250 1600 180 1800 ✓

Poznámka: Položky označené „*“ jsou speciální objednávky. Střední rozsah viskozity: ≤10 MPa·s; teplota kapaliny: 20–120 °C

XG-GY Průtokoměr s kapalinovou turbínou
Jmenovitý průměr —XXX 100 znamená DN100
Typ struktury Z Inteligentní vše v jednom
L Split-Typ
Proces senzoru 1 Standardní
2 Odolné proti opotřebení
3 Odolné proti korozi
Jmenovitý tlak 1 1,6 MPa
2 2,5 MPa
3 4,0 MPa
4 6,3 MPa
5 16 MPa
6 25 MPa
7 40 MPa
Typ připojení G Typ vložení
R Typ se závitem s utěsněným závitem
F Přírubové Type
J Typ svorky (wafer).
K Typ rychlého připojení
Přesnost 1 0.2
2 0.5
3 1
Nevýbušné 0 Nevýbušné
1 Nevýbušné
Výstup signálu 1 Puls
2 4 – 20 mA
3 S HART
Integrovaný napájecí zdroj 1 Interní baterie
2 Baterie 24 V DC Duální volitelná
3 Externí 24 VDC
