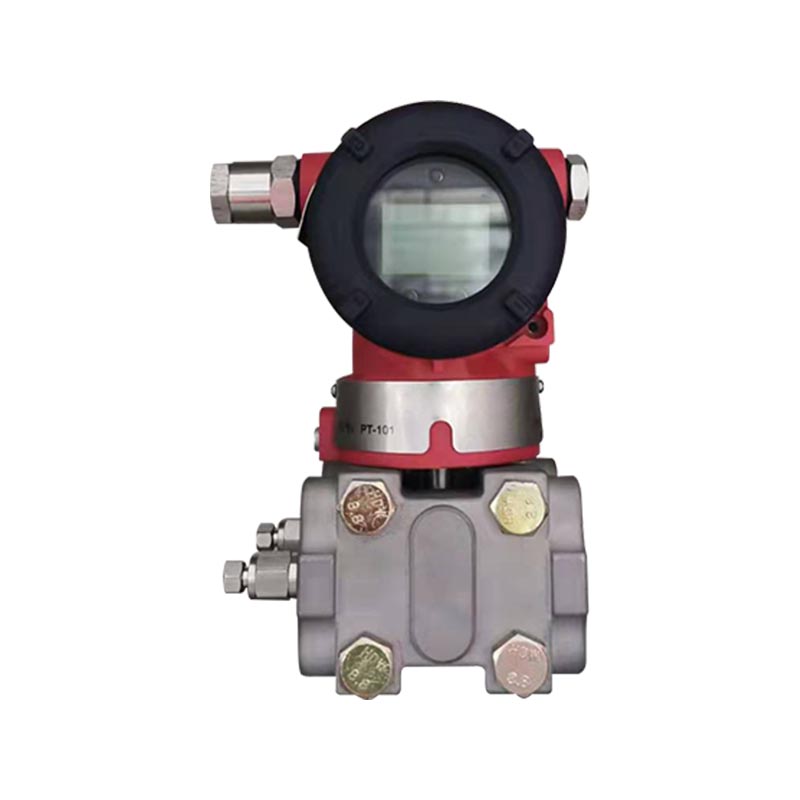

XG3051DP Snímač diferenčního tlaku

Představení produktu:
XG3051DP patří k tuzemskému kapacitnímu inteligentnímu snímači diferenčního tlaku řady 3051, který využívá princip kapacitního snímání pro převod tlakového rozdílu měřeného média na standardní signál 4-20 mA HART. Může být použit pro měření procesních parametrů, jako je diferenční tlak, hladina kapaliny, průtok, hladina kapaliny v uzavřené nádobě, rozdíl tlaků v potrubí atd. Je široce používán v řídicích systémech DCS a PLC.

Aplikační průmysl:
1. Petrochemický průmysl: hladina kapaliny v reakční nádobě, průtok potrubí, rozdíl tlaků filtru, hladina kapaliny v nádrži, široce používané v podmínkách odolných proti výbuchu.
2. Energetika: monitorování kotlových a turbínových systémů v elektrárnách, průtok páry a vody, podtlak pece, hladina kapaliny v nádobách a rozdíl tlaků filtrů.
3. Úprava vody/ochrana životního prostředí: procesy čištění odpadních vod a vody, hladina nádrže, průtok potrubím, rozdíl tlaků filtru.
4. Hutní průmysl: Měření tlakového rozdílu kapalin, hladiny kapaliny média a průtoku procesním potrubím v tavicích procesech.
5. Papírenský průmysl: hladina buničiny, tlakový rozdíl filtru, měření průtoku v procesu.

Kontaktujte nás
PREV：XG3051LT Diferenční tlakový snímač hladiny kapalinyDALŠÍ：XG3051DP Dálkový vysílač diferenčního tlaku
FAQ Specifikace výkonu Funkční specifikace Instalace Pokyny pro procesní připojení Elektrické připojení Model and Specification Code Table Fyzikální specifikace

Q1: Jaké parametry může XG3051DP měřit?
Odpověď: Jedná se o převodník diferenčního tlaku, který měří diferenční tlak ve svém jádru. Prostřednictvím převodu diferenciálního tlaku může měřit průtok potrubí, hladinu kapaliny v uzavřené nádobě, tlakový rozdíl před a za filtry a podtlak pece. Absolutní tlak není možné přímo měřit. Při měření průtoku lze aktivovat funkci HART druhé odmocniny pro výstupní signály průtoku.

Q2: Jaký je důvod nepřesného výstupního signálu vysílače a velkého posunu nuly?
Odpověď: V přetlakovém a podtlakovém potrubí dochází k únikům, ucpáním a nahromadění kapaliny; ② Chyba nastavení migrace rozsahu; ③ Náhlé změny teploty prostředí; ④ Membrána je vystavena přetlakovému nárazu. Upřednostněte kontrolu impulzního potrubí a překalibrujte nulu a rozsah pomocí ovladače HART.

Otázka 3: Jaká jsou opatření pro dvouvodičové zapojení XG3051DP?
Odpověď: Při použití dvouvodičového systému DC24V bez rozlišení mezi kladným a záporným signálem nepřesahuje maximální zatížení obvodu 500 Ω; HART komunikace vyžaduje obvod zapojený do série s odporem 250 Ω; Přísně dodržujte specifikace ochrany proti výbuchu pro kabeláž v situacích s nebezpečím výbuchu a zajistěte spolehlivé uzemnění krytu.

Q4: Jaké provozní podmínky vyžadují výměnu membrán jiných než 316L?
A: Testované médium je vysoce korozivní médium (silná kyselina, silná alkálie, vysoký obsah chloridových iontů), 316L bude korodovat a je nutné zvolit fólie Hastelloy C, Monel nebo Tantal; Hygienické podmínky pro potraviny a farmacii vyžadují přizpůsobené hygienické membránové struktury.

Referenční přesnost pro nastavení rozsahu
(Včetně nulové linearity, hystereze a opakovatelnosti) ±0,075 %
Pokud TD＞10 (TD = maximální rozpětí / upravené rozpětí), přesnost je: ±(0,0075 × TD)%
Přesnost výstupu s druhou odmocninou je 1,5násobek výše uvedené lineární referenční přesnosti.

Vliv okolní teploty

Kód rozsahu Celkový účinek od -20℃ ~ 65℃
A ±(0,45 x TD 0,25) % x rozpětí
B ±(0,30 x TD 0,20) % x rozpětí
C/D/E ±(0,20 x TD 0,10) % x rozpětí
Kód rozsahu Celkový účinek pro -40℃ ~ -20℃ a 65℃ ~ 85℃
A ±(0,45 x TD 0,25) % x rozpětí
B ±(0,30 x TD 0,20) % x rozpětí
C/D/E ±(0,20 x TD 0,10) % x rozpětí
Efekt mimo rozsah ±0,075 % × rozpětí

Efekt statického tlaku

Kód rozsahu Množství účinku
A ±(0,15%URL 0,10%Span) / 4MPa
B ±(0,10%URL 0,075%Span) / 16MPa
C/D/E ±(0,05%URL 0,05%Span) / 16MPa

Přetlakový efekt

Kód rozsahu Množství účinku
A ±0,2 % × rozpětí / 4 MPa
B ±0,2 % × rozpětí / 16 MPa
C/D/E ±0,1 % × rozpětí / 16 MPa

Dlouhodobá stabilita

Kód rozsahu Množství účinku
A ±0,5 % × rozpětí/rok
B ±0,2 % × rozpětí/rok
C/D/E ±0,1 % × rozpětí/rok

Vliv napájení: ±0,001% /10V (12-42 V DC), zanedbatelný.

Rozsah a limity
Kód rozsahu Položka kPa mbar
A Span 0,1 ~ 1 1 ~ 10
Rozsah −1 ~ 1 −10 ~ 10
B Span 0,2 ~ 6 2 ~ 60
Rozsah −6 ~ 6 −60 ~ 60
C Span 0,4 ~ 40 4 ~ 400
Rozsah −40 ~ 40 −400 ~ 400
D Span 2,5 ~ 250 25 ~ 2500
Rozsah −250 ~ 250 −2500 ~ 2500
E Span 20 ~ 2000 0,2 ~ 20 bar
Rozsah −500 ~ 2000 −5 ~ 20 bar
Parametr Specifikace
Rozsah Limits Volně nastavitelné v horní a dolní hranici rozsahu. Pro optimalizaci výkonu se doporučuje vybrat kód rozpětí s nejnižším možným poměrem ztlumení.
Nastavení nuly Nula a rozsah lze upravit na jakoukoli hodnotu v rámci měřicího rozsahu za předpokladu, že: Kalibrovaný rozsah ≥ minimální rozsah
Efekt montážní polohy Změny montážní polohy rovnoběžné s membránou nezpůsobují žádný nulový posun. Pokud se poloha změní o více než 90° vzhledem k povrchu membrány, dojde k posunutí nuly v rámci <0,4 kPa (opravitelné nastavením nuly). Žádný efekt rozpětí.
Výstup 2-drát, 4~20 mA DC, volitelná digitální komunikace HART.
Volitelný lineární nebo odmocninový výstup.
Výstup signal limits: Imin = 3.9 mA, Imax = 20.5 mA
Alarmový proud Režim nízkého alarmu (min): 3,7 mA
Režim vysokého alarmu (max): 21 mA
Režim bez poplachu (přidržení): podržení platného proudu před poruchou
Výchozí: režim vysokého alarmu
Doba odezvy Konstanta tlumení zesilovací jednotky: 0,1 s; časová konstanta snímače: 0,1~2 s (v závislosti na rozpětí a doběhu).
Dodatečná nastavitelná časová konstanta: 0,1~60 s.
Nelineární výstupní efekt (např. druhá odmocnina) závisí na funkci a lze jej vypočítat.
Doba zahřívání < 15 s
Okolní teplota -40 ~ 85 ℃
−20 ~ 65 ℃ (s LCD a O-kroužkem z fluorokaučuku)
Skladovací/přepravní teplota −50 ~ 85 ℃; −40 ~ 85 ℃ (s LCD displejem)
Pracovní tlak Jmenovitý pracovní tlak: 16 MPa / 25 MPa / 40 MPa (tři jmenovité hodnoty)
Limit statického tlaku Od 3,5 kPa absolutního tlaku až po jmenovitý tlak. Zkušební tlak může být 1,5násobek jmenovitého tlaku aplikovaný na obě strany převodníku současně.
Jednosměrný limit přetížení Jednosměrné přetížení až do jmenovitého tlaku
Elektromagnetická kompatibilita (EMC) Viz dodatek Tabulka elektromagnetické kompatibility na další straně

Napájení a podmínky zatížení
Napájecí napětí 24 V, R ≤ (Us − 12 V) / Imax kΩ
(kde Imax = 23 mA)
Maximální napájecí napětí 42 V DC
Minimální napájecí napětí 12 V DC; 15 V DC (s podsvíceným LCD)
Rozsah zatížení digitální komunikace 250 ~ 600 Ω

Elektrické připojení
kabelová vývodka M20×1,5; svorkovnice vhodná pro vodiče 0,5 ~ 2,5 mm².

Procesní připojení
Dvě koncové plochy procesní připojovací příruby jsou opatřeny vnitřním závitem NPT 1/4 a M10.

Zpracujte pokyny pro připojení pro jednostranné předávání bez předávacích přírub

Eliptická příruba z nerezové oceli 1/2-NPT (kód 1) 100016 1. Příruba tlakové komory
2. Těsnění O-kroužkem
3. NPT 1/2 eliptické připojení příruby
4. Šroub
M20x1,5 T-konektor z nerezové oceli (kód 2) 100007 1. Příruba tlakové komory
2. M20×1,5 T-tvarovka s vnějším závitem
3. Šroub
4. O-kroužek
5. Matice M20×1,5
6. Tlaková přívodní trubice
Obrázek 5: Schéma elektrického zapojení
100025

Poznámka: Funkce rychlého rozhraní je ekvivalentní signálnímu terminálu.

Výběr modelu převodníku diferenciálního tlaku XG3051DP-
Přesnost Výstup
1 B Základní chyba ±0,05 % 4–20 mA s komunikací HART
C Základní chyba ±0,075 % 4–20 mA s komunikací HART
D Základní chyba ±0,1 % 4–20 mA s komunikací HART
N 4–20 mA analogový výstup
2 2 0–100 Pa ~ 1 kPa (0-10 ~ 100 mmH₂O) / (0-1 ~ 10 mbar)
3 0–200 Pa ~ 6 kPa (0-20 ~ 600 mmH₂O) / (0-2 ~ 60 mbar)
4 0–400Pa ~ 40 kPa (0-40 ~ 4000 mmH₂O) / (0-20 ~ 400 mbar)
5 0–2,5 kPa ~ 250 kPa (0-0,25 ~ 25 mH₂O) / (0-25 ~ 2500 mbar)
6 0–30 kPa ~ 3 MPa (0-2 ~ 200 mH₂O) / (0-0,3 ~ 30 barů)
7 0–140 kPa ~ 14 MPa (0-3 ~ 300 mH₂O) / (0-1,4 ~ 140 barů)
3 Materiál membrány Naplňte kapalinu
A Nerezová ocel 316L Silikonový olej
B Nerezová ocel 316L Fluorovaný olej
C Hastelloy C Silikonový olej
D Hastelloy C Fluorovaný olej
E Pozlacená nerezová ocel 316L Silikonový olej
F Pozlacená nerezová ocel 316L Fluorovaný olej
G Nerezová ocel 316L s povlakem FEP Silikonový olej
T Tantal Silikonový olej
4 Jmenovitý pracovní tlak
0 0,2 MPa (pouze pro rozsah A)
7 7MPa (pouze pro rozsah A)
1 16 MPa
2 25 MPa
3 40 MPa
5 Procesní připojení
N 1/4" NPT a závitový otvor M10 Žádný odvzdušňovací ventil
B 1/4" NPT a závitový otvor M10 Odvzdušňovací ventil namontovaný na zadní čelní straně příruby
U 1/4" NPT a závitový otvor M10 Odvzdušňovací ventil namontovaný na horní straně příruby
D 1/4" NPT a závitový otvor M10 Odvzdušňovací ventil namontovaný na spodní straně příruby
V 1/4" NPT a závitový otvor M10 Vertikální montážní příruba (s vypouštěcím ventilem)
6 Vlhčený materiál těsnění
N Nitril-butadienový kaučuk (NBR)
F Fluoroelastomer (FKM)
P Polytetrafluorethylen (PTFE)
7 Materiál bydlení
A Hliník s polyuretanovým povlakem (kabelový vstup 1/2-14NPT)
B Hliník s polyuretanovým povlakem (kabelový vstup M20*1,5)
C Nerezová ocel (1/2-14NPT kabelový vstup)
D Nerezová ocel (M20*1,5 kabelový vstup)
8 Speciální funkce
N žádný
F Výstup druhé odmocniny
P Funkce ochrany před bleskem
O Bezolejové ošetření (kyslíkový servis, bezolejová plnicí kapalina, FKM těsnění, < 6 MPa, <60℃)
9 Montážní držák
N žádný
1 Plochý držák pro montáž na potrubí (uhlíková ocel s nástřikem)
2 Ohnutá konzola pro montáž na potrubí (uhlíková ocel s nástřikem)
3 Plochý držák pro montáž na potrubí (nerezová ocel)
4 Ohnutá konzola pro montáž na potrubí (nerezová ocel)
10 Procesní připojení Accessories
N žádný
1 Oválná příruba z nerezové oceli s vnitřním závitem 1/2" NPT
2 Nerezová T konektor s vnějším závitem M20×1,5
3 Konektor pro svařování vnějšího závitu M20×1,5
11 Displej z tekutých krystalů
N Žádný displej
2 LCD podsvícení displeje (-30℃)
3 OLED displej (-40℃)
12 Ošetření odolné proti výbuchu
N žádný
A Jiskrově bezpečné, NEPSI
D Nehořlavá, NEPSI (kromě nevýbušné kabelové průchodky)
13 Další možnosti
D Nevýbušné zařízení pro vstup kabelů
E Zvýšené bezpečnostní zařízení pro vstup kabelů
V Nízkonapěťová verze
T Modul ochrany před bleskem
P Bezolejové odmašťování
Q Se zprávou o továrním testu
Položka Popis
Materiál
Měřicí kapsle Nerezová ocel 316L
Membrána Nerezová ocel 316L, Hastelloy C
Procesní příruba Nerezová ocel 304
Matice a šrouby Nerezová ocel (A4)
Naplňte kapalinu Silikonový olej
Těsnění / Těsnění NBR (nitrilbutadienový kaučuk), FKM (fluorkaučuk), PTFE (polytetrafluorethylen)
Kryt vysílače Hliníková slitina, povrch stříkaný epoxidovou pryskyřicí
Těsnění pouzdra NBR (nitril-butadienový kaučuk)
Typový štítek Nerezová ocel 304
Hmotnost 3,3 kg (bez LCD, montážního držáku, procesního připojení)
Třída ochrany krytu IP67

Tabulka přílohy EMC (příloha k elektromagnetické kompatibilitě）
Ne. Testovací položka Základní standard Zkušební podmínka Úroveň výkonu
1 Vyzařované rušení (uzavřený prostor) GB/T 9254-2008 Tabulka 5 30 MHz ~ 1000 MHz Pass
2 Vedené rušení (DC napájecí port) GB/T 9254-2008 Tabulka 1 0,15 MHz ~ 30 MHz Pass
3 Odolnost proti elektrostatickému výboji (ESD). GB/T 17626.2-2006 4kV (kontakt) B
8 kV (vzduch)
4 Odolnost proti vyzařovanému RF elektromagnetickému poli GB/T 17626.3-2006 10V/m (80MHz ~ 1GHz) A
5 Imunita výkonového a magnetického pole GB/T 17626.8-2006 30A/m A
6 Rychlý elektrický přechod/výbuchová imunita GB/T 17626.4-2008 2kV (5/50ns,5kHz) B
7 Přepěťová imunita GB/T 17626.5-2008 1 kV (od vedení k vedení) B
2 kV (linka k Zemi) (1,2 us/50 us)
8 Imunita proti převáděnému rušení, indukovaná RF poli GB/T 17626.6-2008 3V (150kHz ~ 80MHz) A

Poznámky:
(1) Úroveň výkonu A: Během testu zůstává výkon normální v mezích technických specifikací.
(2) Úroveň výkonu B: Během testu může být funkce nebo výkon dočasně snížen nebo ztracen, ale může se automaticky obnovit. Skutečný provozní stav, uložená data a jejich parametry zůstávají nezměněny.

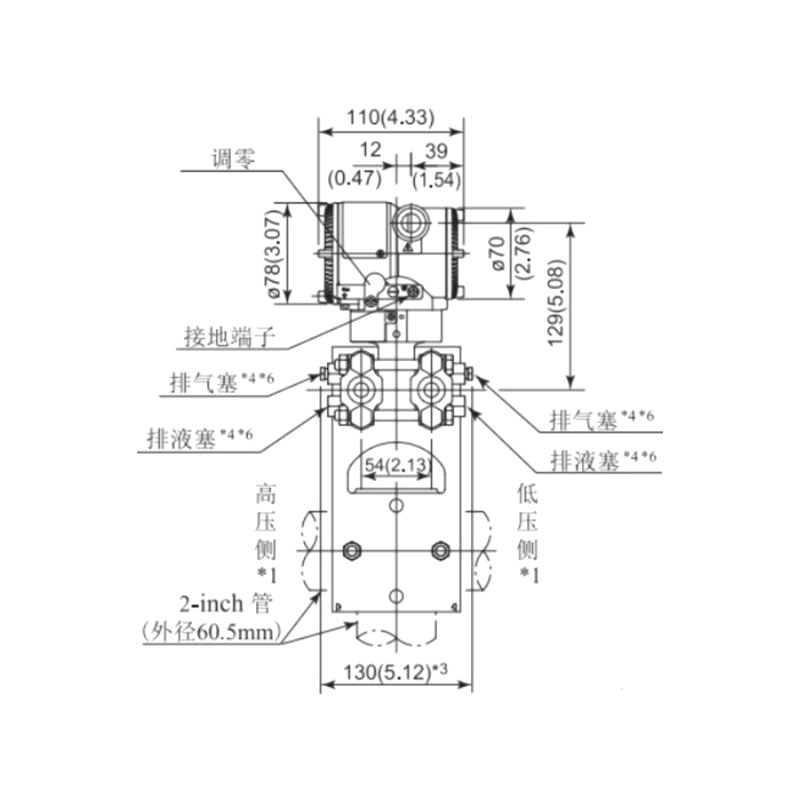

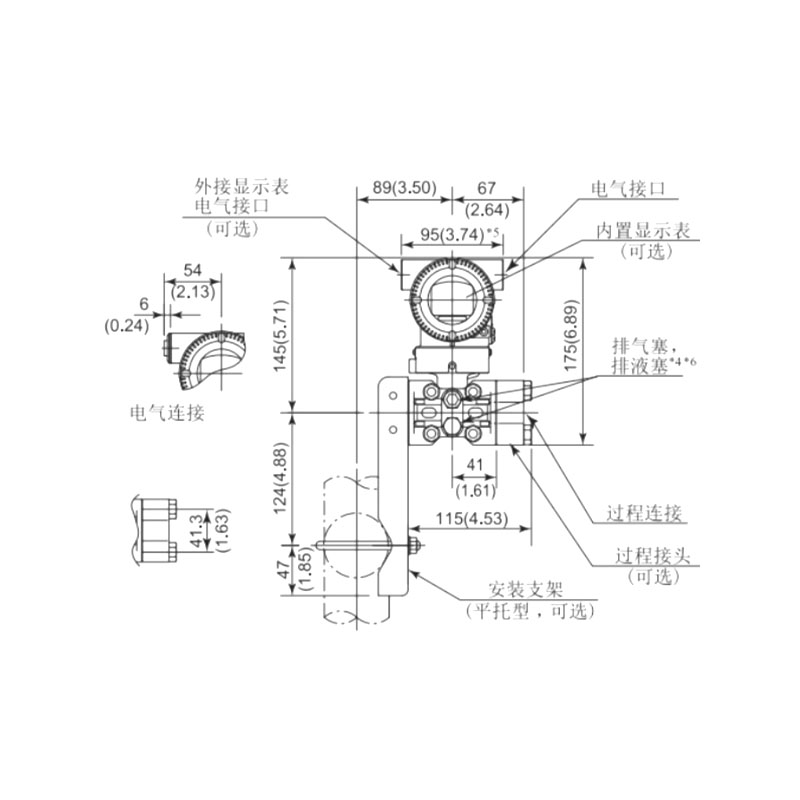

Horizontální připojení potrubí (pohled zepředu) Horizontální připojení potrubí (boční pohled)
100041 100032

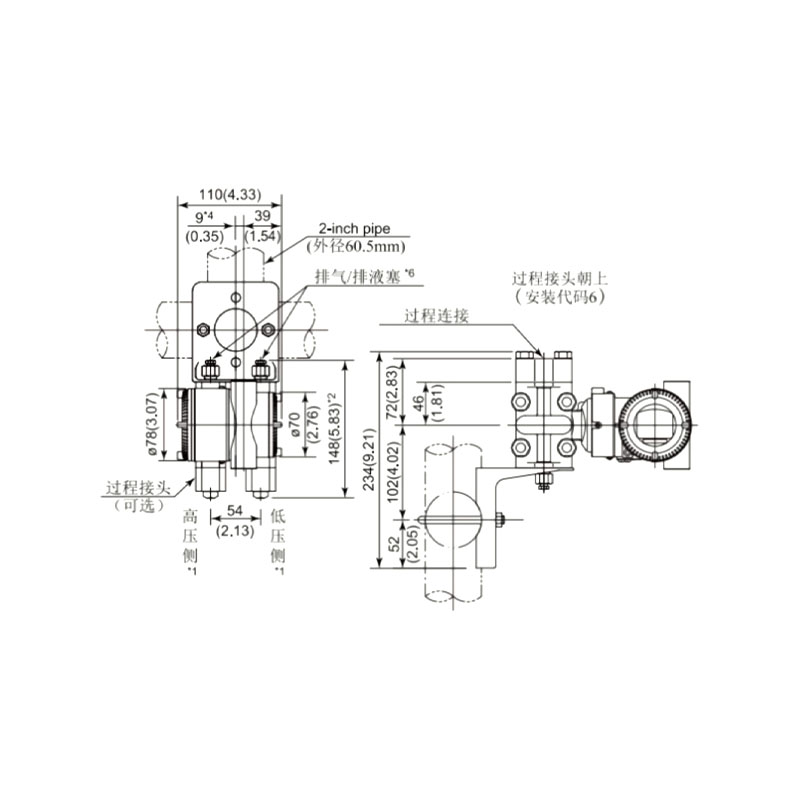

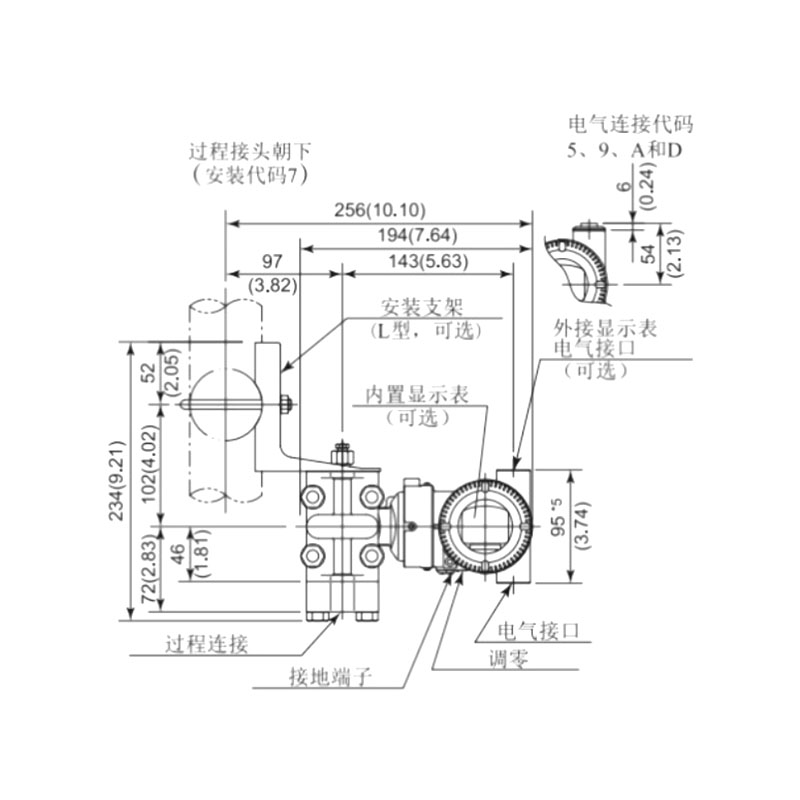

Vertikální montáž (konektor směřující dolů) Vertikální montáž (konektor směřující nahoru)
100023 100014
