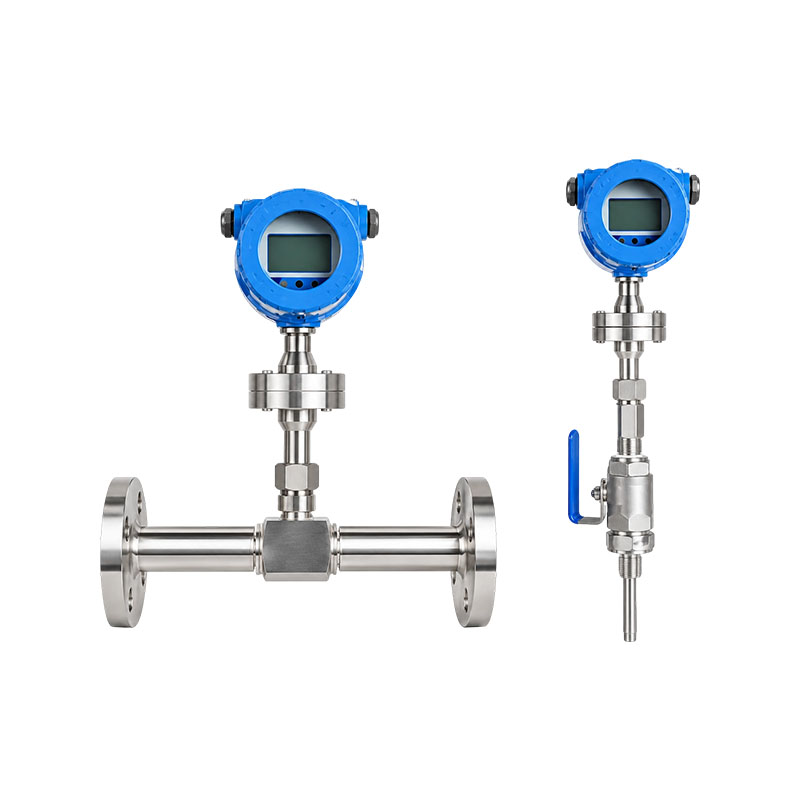

Tepelný hmotnostní průtokoměr plynu řady XG-RSL

Tepelný hmotnostní průtokoměr plynu řady XG-RSL je vyvinut na základě rychlosti absorpce tepla tekutiny přímo související s hmotnostním průtokem a má širokou škálu aplikací.

Pracovní princip:
Průtokoměr/průtokový spínač řady XG-RSL je průtokoměr založený na principu tepelné difúze. To znamená, že když tekutina proudí ohřívaným objektem, množství tepla ztraceného ohřívaným objektem je úměrné průtoku tekutiny. Konkrétně senzor tohoto průtokoměru má dva standardní RTD, jeden se používá jako zdroj tepla a druhý se používá k měření teploty kapaliny. Když tekutina protéká, teplotní rozdíl mezi těmito dvěma má nelineární vztah s průtokem a přístroj může tento vztah převést na lineární výstup signálu měřeného průtoku.

Vlastnosti produktu:
1. Přijetí vysoce stabilní patentované technologie platinových snímačů RTD;
2. Přijetí patentované technologie „balení s vyváženou strukturou“ a samokompenzace pro střední teplotu;
3. Proprietární algoritmy, které mohou dosáhnout vysoké linearity, vysoké opakovatelnosti a vysoké přesnosti;
4. Poměr rozsahu je 1000:1 a lze jej rozšířit podle požadavků uživatele;
5. Může dosáhnout měření velkého průměru potrubí a malého průtoku, s minimálním průtokem tak nízkým, jako je nula a rozlišením 0,001 m/s,
Měření nízké rychlosti proudění je velmi citlivé;
6. Žádné pohyblivé části; účinky vibrací lze ignorovat;
7. Požadavek na rovný úsek potrubí není vysoký, 1-2D:
8. Je nezávislý na teplotě a tlaku média a může přímo měřit hmotnostní průtok bez kompenzace teploty a tlaku;
9. Exkluzivní vysokoteplotní algoritmus; teplota média může dosáhnout 510 °C;
10. Podporuje 12bodovou dynamickou korekci pro dopravní signály s vestavěnou 10bodovou korekcí;
11. Online dynamická korekce proudového/napěťového výstupu;
12. Není citlivý na malé částice, jako je prach;
13. Pohodlný design a výběr, snadná instalace a použití, nepřetržité nakládání a vykládání online a snadná údržba.

Aplikační průmysl:
1. Ropný a plynárenský průmysl
Výměna energie; Rekuperace plynu z plnicích vrtů; Měření plynu; Analýza kvality plynu; Zkouška těsnosti; Měření zemního plynu; Monitorování plynu hořáku.
2. Energetika
Měření plynu při rozvodu plynu v palivových systémech; Měření různých plynů v kotlích a pomocných systémech; Měření plynu na plynových kamnech; Měření vodíku; Měření primárního a sekundárního vzduchu v elektrárenských vysokých pecích.
3. Chemický průmysl
Monitorování cirkulace kouře; Měření průtoku plynu v systému odběru vzorků; Měření průtoku plynu sacího ventilátoru; Měření plynného amoniaku v závodech na výrobu hnojiv; Měření různých průtoků plynu v továrnách na baterie.
4. Hutní průmysl
Měření plnění plynem v ocelárnách; Měření vysokopecního plynu v železárnách; měření koksárenského plynu v koksovnách; měření a regulace topného pecního plynu (vysokopecní plyn, koksárenský plyn, zemní plyn atd.) ve válcovnách oceli; Řízení plynů jako je vodík, kyslík a čpavek v kalících pecích tepelného zpracování.
5. Celulózový a papírenský průmysl
Měření plynů v systémech čištění odpadních vod; Monitorování toku kouře; Kotel rekuperuje sekundární/terciální vzduch; Měření přívodu plynu a vzduchu pro kotle.
6. Potravinářský a farmaceutický průmysl
Přídavek čerstvého vzduchu během zpracovatelských operací; Úprava CO2 v pivovarech; Průtok horkého vzduchu ve sterilizátoru lahví; Měření průtoku plynu během procesu tepelné oxidace; Ventilační systém; Sání kotle, výfukové plyny a řízení procesu.
7. Ochrana životního prostředí
Měření plynu při procesu využití bioplynu; Měření plynného chlóru během procesu úpravy chloru; Měření plynu v provzdušňovacích nádržích během procesu čištění odpadních vod; Sledujte emise SO2 a NOX z výfuku komína.
8. Ostatní průmyslová odvětví
Tovární měření stlačeného vzduchu; Proces spalování práškového uhlí s palivem s řízením poměru prášek/plyn; Řízení toku horkého plynu z vertikálních brusek v cementářském průmyslu.
