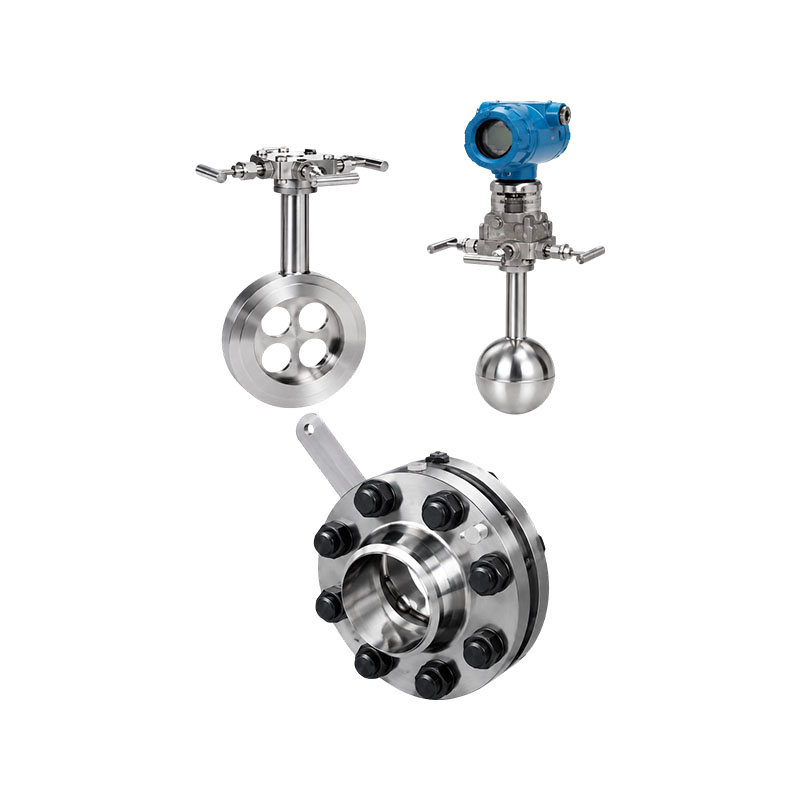

Vyvážený průtokoměr typu XG-PHL výrazně zlepšil tradiční škrticí zařízení a má významné vlastnosti vyváženého usměrnění. Tradiční škrticí zařízení mají pouze jeden průtokový otvor, což způsobuje, že tekutina po škrcení ztrácí svůj ideální průtok, čímž se plně nevyužívají výhody diferenčních tlakových průtokoměrů. Vyvážené průtokoměry se používají téměř pro všechna měření kapalin a představují revoluci v technologii měření kapalin. V současné době jsou vyvážené průtokoměry široce používány v průmyslových odvětvích, jako je ropný, chemický, metalurgický, energetický, zemní plyn a úprava vody.
Pracovní princip:
Vyvážený průtokoměr je revoluční diferenční tlakový průtokoměr, který pracuje na stejném principu jako ostatní diferenční tlakové průtokoměry, založený na principu přeměny energie v utěsněných potrubích; za ideálních podmínek tekutiny je průtok v potrubí úměrný druhé odmocnině diferenčního tlaku. Průtok v potrubí lze vypočítat na základě Bernoulliho rovnice měřením hodnoty diferenčního tlaku. Snímač vyváženého průtoku je porézní diskový škrtící usměrňovač nainstalovaný na průřezu potrubí, přičemž velikost a rozložení každého otvoru je přizpůsobeno na základě speciálních vzorců a testovacích údajů, známých jako číslo otvoru. Když tekutina projde funkčními otvory disku, dojde k jejímu vyvážení a usměrnění; vír se minimalizuje a vytvoří se přibližná ideální tekutina. Prostřednictvím zařízení na měření tlaku lze získat stabilní signál diferenčního tlaku a vypočítat objemový průtok a hmotnostní průtok podle Bernoulliho rovnice.
Vlastnosti produktu:
1. Vysoká linearita a dobrá opakovatelnost. Vyvážený snímač průtoku má symetrickou porézní strukturu, která dokáže vyrovnat průtokové pole, snížit vířivé proudy, vibrace a šum signálu. Stabilita proudového pole je výrazně zlepšena a linearita je 5-10krát vyšší než u clony. Opakovatelnost je zvýšena o 54 %, což je 0,15 %. Svým komplexním výkonem patří vyvážený průtokoměr do kategorie špičkových průtokoměrů.
5: Když je poměr rozsahu 1, linearita může dosáhnout ± 0,3 %;
7: Když je poměr rozsahu 1, může linearita dosáhnout ±0,5 %.
10: Když je poměr rozsahu 1, může linearita dosáhnout ± 1,0 %.
2. Nízké požadavky na rovné části potrubí. Díky stabilnímu průtokovému poli a dvojnásobné rychlosti obnovy tlaku ve srovnání s clonami snímače vyváženého průtoku výrazně snižují požadavky na rovné úseky potrubí. Přední a zadní rovné části potrubí jsou obecně 3D a 1D, s minimální délkou menší než 0,5D, čímž se eliminuje velký počet přímých částí potrubí, zejména těch, které jsou vyrobeny ze speciálních a drahých materiálů.
3. Snižte trvalou tlakovou ztrátu. Porézní symetricky vyvážená konstrukce snižuje turbulentní smykové síly a tvorbu víru, snižuje ztráty kinetické energie a snižuje trvalou tlakovou ztrátu 2,5krát ve srovnání s clonami za stejných podmínek měření, čímž šetří značné provozní náklady na energii. Je to nástroj na úsporu energie, který stojí za to rozsáhle podporovat.
4. Odolné vůči nečistotám a nesnadno se ucpávají. Porézní konstrukce symetrického vyvážení snižuje tvorbu turbulentních smykových sil a vírů, výrazně snižuje tvorbu mrtvých zón, zajišťuje hladký průchod znečištěného média více otvory a snižuje možnost ucpání otvoru pro tekutinu. 5. Může přímo nahradit clonu. Má stejný způsob použití a vzhled jako clona, takže ji lze přímo vyměnit bez jakýchkoli změn v potrubí nebo souvisejících nástrojích. Je velmi vhodné pro transformaci EMS měření energie celého závodu nahradit clonu vyváženým průtokoměrem.
6. Široký rozsah měření průtoku. Podle experimentálních výsledků vyvažte výkon průtokoměru tak, aby se jeho průtok mohl pohybovat od minimálního po nadzvukový, s minimálním Reynoldsovým číslem pod 200 a maximálním Reynoldsovým číslem vyšším než 107; Hodnotu beta lze zvolit od 0,5 do 0,90.
7. Dlouhodobá stabilita je dobrá. Díky výraznému snížení turbulentní smykové síly se přímé tření mezi médiem a škrtícím prvkem značně snižuje a jeho hodnota β zůstává po dlouhou dobu nezměněna. Celý nástroj nemá žádné pohyblivé části, takže si dokáže udržet stabilitu po dlouhou dobu.
8. Může měřit vysokoteplotní a vysokotlaká média. Stejně jako clony a další škrticí zařízení závisí pracovní teplota a tlak na materiálu a kvalitě potrubí a příruby. Pracovní teplota může dosáhnout 850 ° C a pracovní tlak může dosáhnout 42 MPa.
9. Dokáže měřit nečistoty ve složitých pracovních podmínkách. Díky své jedinečné konstrukční konstrukci má speciální výkon a může používat plyn-kapalina dvoufázové, různé smíšené plyny (jako je plyn, bioplyn, uhelný plyn atd.), různé plyny s nízkou teplotou (jako je LNG, kapalný dusík, kapalný kyslík, kapalný vodík, kapalný chlor, zkapalněný etylen, zkapalněná (jako je ropná vlhkost, voda, atd.), plynná vícesložková kapalina. proudění, vibrující proudění vody, elektromagnetická interferenční média a obousměrné proudění (protože bilanční průtokoměr je na obou stranách zcela symetrický).
Aplikační průmysl:
1. Petrochemický průmysl: Měření průtoků kapalin, plynů a páry
2. Tepelný výkon: měření kotlové páry, cirkulační vody a plynu
3. Hutnictví: vysokopecní plyn, chladicí voda, technologický plyn
4. Úprava vody: průmyslové odpadní vody, čistá voda, stlačený vzduch
