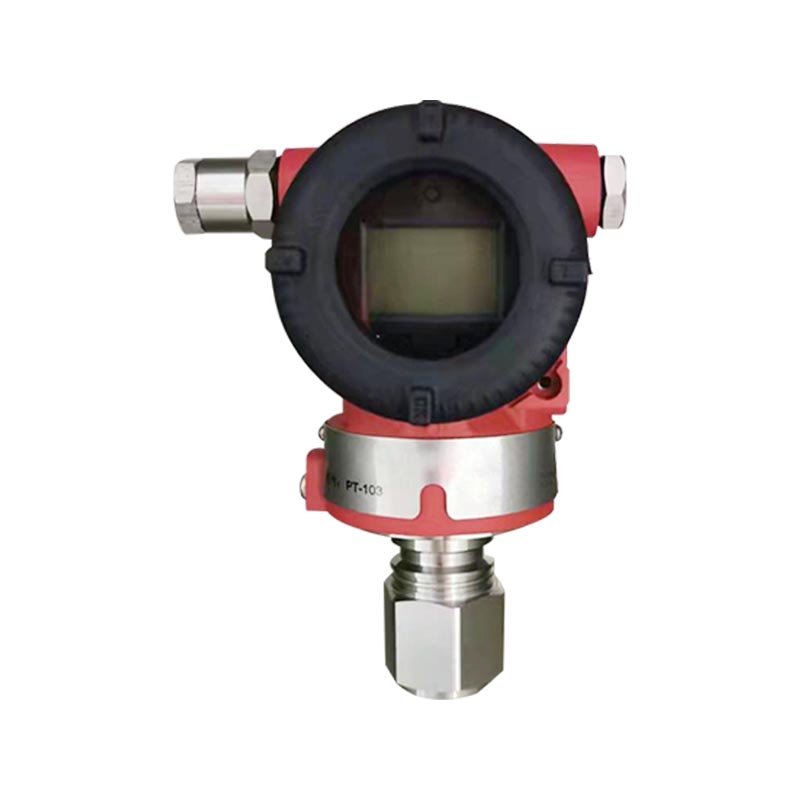

XG3051T Převodník diferenčního tlaku/absolutního tlaku

Představení produktu:
XG3051T je inteligentní přímo připojený tlakový snímač řady 3051T, dostupný ve dvou typech: přetlak a absolutní tlak; Přijímá kapacitní snímání, membrána 316L, výstup 4-20mA HART, napájení 24VDC, přesnost 0,075-0,15% FS, volitelný LCD, podpora místní/manuální kalibrace, pouzdro odolné proti výbuchu, krytí IP65, široký rozsah pokrytí, odolnost proti tlaku, dobrá dlouhodobá stabilita, není třeba přímo instalovat do potrubí

Hlavní aplikace:
Změřte tlak plynů, kapalin a par; Používá se v petrochemii, chemii, energetice, metalurgii, úpravě vody a sítích ropovodů a plynovodů; typ s absolutním tlakem je vhodný pro vakuum, podtlak, destilaci a destilaci; přetlak se používá pro monitorování tlaku v běžných potrubích a oblastech nádrží a je napojen na řídicí systémy DCS/PLC.

Kontaktujte nás
PREV：XG3051T Dálkový vysílač diferenčního tlaku/absolutního tlakuDALŠÍ：Žádný další článek
FAQ Specifikace výkonu Funkční specifikace Instalace Pokyny pro procesní připojení Fyzikální specifikace
Q1: Jak rozlišit mezi modely přetlaku XG3051T a modely absolutního tlaku a lze je používat zaměnitelně?
Odpověď: Přetlak je založen na místním atmosférickém tlaku a absolutní tlak je založen na absolutním vakuu. Hardwarové měchy jsou různé a nelze je přímo zaměnit; absolutní tlakový typ je preferován pro vakuové pracovní podmínky, zatímco typ přetlaku je preferován pro normální tlak v potrubí.

Q2: Výstupní signál je 4-20 mA. Podporuje protokol HART?
Odpověď: XG3051T se standardně dodává s 4-20 mA HART, u kterého lze ručně nastavit parametry, nebo lze vybrat místní LCD hlavu pro zobrazení hodnot tlaku lokálně.

Q3: Může se médium přímo dotýkat membrány vysílače a s jakým materiálem je v kontaktu?
Odpověď: Médium struktury přímého připojení se přímo dotýká membrány a standardní membrána je z nerezové oceli 316L; Silně korozivní média vyžadují předchozí potvrzení provozních podmínek a výběr speciálních membránových materiálů.

Q4: Jaké jsou běžné důvody selhání výstupu vysílače a číselného skoku?
Odpověď: Nejprve zkontrolujte, zda je napájení 24 V normální a zda nejsou v kabeláži uvolněné spoje; Za druhé, prozkoumejte dopad a zablokování procesních médií; Resetujte a znovu zkalibrujte pomocí ovladače HART a zkontrolujte, zda nastavení rozsahu nevykazuje nějaké abnormality.

Otázka 5: Pro jaké místní prostředí a úrovně ochrany proti výbuchu je XG3051T vhodný?
A: Stupeň ochrany IP65, podporuje výběr odolný proti výbuchu; Vhodné pro petrochemii, chemii, úpravu vody, energetiku a další aplikace na místě; Vyhněte se vysokým teplotám přesahujícím rozsah a prostředí se silnými vibracemi a teplota média by neměla překročit rozsah specifikací produktu.

Referenční přesnost pro rozsah nastavení
(Včetně nulové linearity, hystereze a opakovatelnosti)±0,075%Pokud TD＞10 (TD = Maximální rozsah / Upravený rozsah), pak:±(0,0075 × TD)%

Vliv okolní teploty
Kód rozsahu Celkový účinek při -20℃ ~ 65℃
B/L ±(0,30 x TD 0,20) % x rozpětí
Jiní ±(0,20 x TD 0,10) % x rozpětí
Kód rozsahu Celkový účinek při -40 ℃ ~ -20 ℃ a 65 ℃ ~ 85 ℃
B/L ±(0,30 x TD 0,20) % x rozpětí
Jiní ±(0,20 x TD 0,10) % x rozpětí

Přesahující efekt
±0,075 % x rozpětí

Dlouhodobá stabilita

Kód rozsahu Efekt (drift)
B/L ±0,2 % × rozpětí / 1 rok
Jiní ±0,1 %×Rozpětí / 1 rok


Efekt napájení
±0,001%/10V (12–42V DC), zanedbatelné

Rozsah a rozsah měření (tlak XG3051T)
Kód rozsahu Typ kPa bar
B Rozsah 0,6~6 6~60 mbar
Span -6~6 -60~60 mbar
C Rozsah 2~40 0,02~0,4
Span -40~40 -0,4~0,4
D Rozsah 2,5~250 0,025~2,5
Span -100~250 -1~2,5
F Rozsah 30~3000 0,3~30
Span -100~3000 -1~30
G Rozsah 0,1~10 MPa 1~100
Span -0,1~10 MPa -1~100
H Rozsah 0,21~21 MPa 2,1~210
Span -0,1~21 MPa -1~210
I Rozsah 0,4~40 MPa 4~400
Span -0,1~40 MPa -1~400
J Rozsah 0,6~60 MPa 6~600
Span -0,1~60 MPa -1~600


Rozsah and Measureme Rozsah nt (XG3051T- Absolutní tlak）

Kód rozsahu Typ kPa bar
L Rozsah 2~40 0,02~0,4
Span 0~40 0~0,4
M Rozsah 2,5~250 0,025~2,5
Span 0~250 0~2,5
O Rozsah 30~3000 0,3~30
Span 0~3000 0~30
Položka Popis
Rozsah Limits Lze libovolně nastavit v horní a dolní hranici rozsahu. Pro optimalizaci výkonnostních charakteristik se doporučuje zvolit kód rozsahu s nejnižším možným poměrem ztlumení.
Nastavení nuly Nulu a rozpětí lze upravit na libovolnou hodnotu v rozsahu měření specifikovaném v tabulce za předpokladu, že: Kalibrované rozpětí ≥ Minimální rozpětí.
Efekt montážní polohy Změna montážní polohy rovnoběžně s povrchem membrány nezpůsobí nulový posun. Pro odchylku montážní polohy o více než 90° vzhledem k povrchu membrány: Rozsah C vykazuje nulový posun ＜0,25 kPa; ostatní rozsahy vykazují nulový posun ＜0,15 kPa. Veškerý nulový posun lze korigovat nastavením nulového bodu. Žádný efekt rozpětí.
Výstup 2-vodičový, 4-20mA DC. Volitelná digitální komunikace HART. Volitelný lineární nebo odmocninový výstup.
Výstup signal limits: Imin=3.9 mA, Imax=20.5 mA
Alarmový proud Nízký alarm (minimum): 3,7 mA
Vysoký alarm (maximum): 21mA
Režim bez poplachu (hold): Podržení platné aktuální hodnoty před poruchou
Tovární výchozí alarm: Režim vysokého alarmu
Doba odezvy Konstanta tlumení zesilovače: 0,1s; Časová konstanta snímače: 0,1-1,6s (závisí na rozsahu a převodovém poměru). Dodatečná nastavitelná časová konstanta: 0,1-60s.
Doba zahřívání 15s
Okolní teplota -40~85°C
−20~65°C (s LCD a těsnícím kroužkem FKM)
Skladovací/přepravní teplota -50~85°C
-40~85°C (with LCD)
Meze tlaku Od vakua až po maximální dosah.


Limit přetížení:

Rozsah 6 kPa 40 kPa 250 kPa 3 MPa
kód (B) (C/L) (D/M) (F/O)
Limit přetížení 0,2 MPa 1 MPa 4 MPa 16 MPa
Rozsah 10 MPa 21 MPa 40 MPa 60 MPa
kód (H) (já) (já) (K)
Limit přetížení 20 MPa 50 MPa 50 MPa 70 MPa


Elektromagnetická kompatibilita (EMC)
Viz další stránka, příloha EMC'

Napájení a podmínky zatížení
Napájecí napětí je 24V,R ≤ (Us-12V)/Imax k
kde Imax=23 mA
Maximální napájecí napětí: 42VDC
Rozsah zatížení digitální komunikace: 230~600Ω

Elektrické připojení
kabelová průchodka M20×1,5; svorky vhodné pro vodiče 0,5~2,5mm².

Procesní připojení
Standardní procesní připojení: NPT 1/2 vnitřní závit. K dispozici jsou adaptéry pro NPT 1/2, G1/2, vnější závit M20×1,5 a vakuový port KF16.

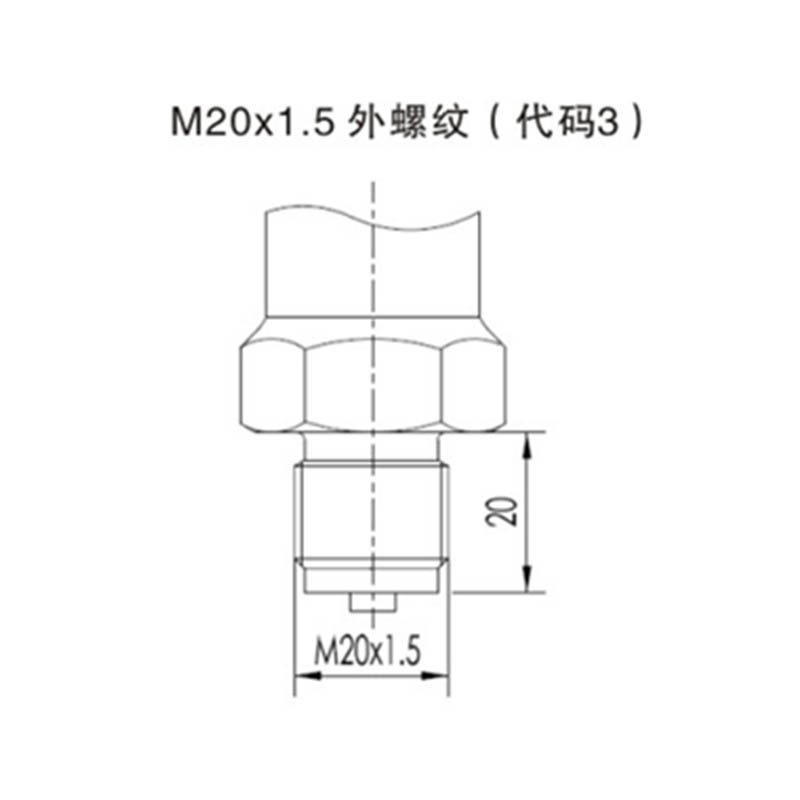

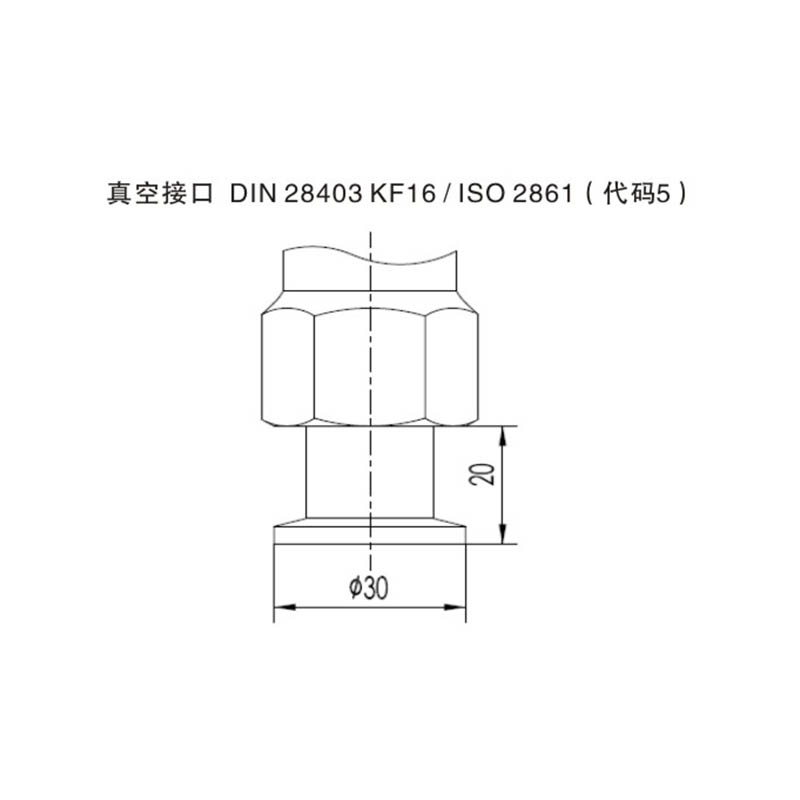

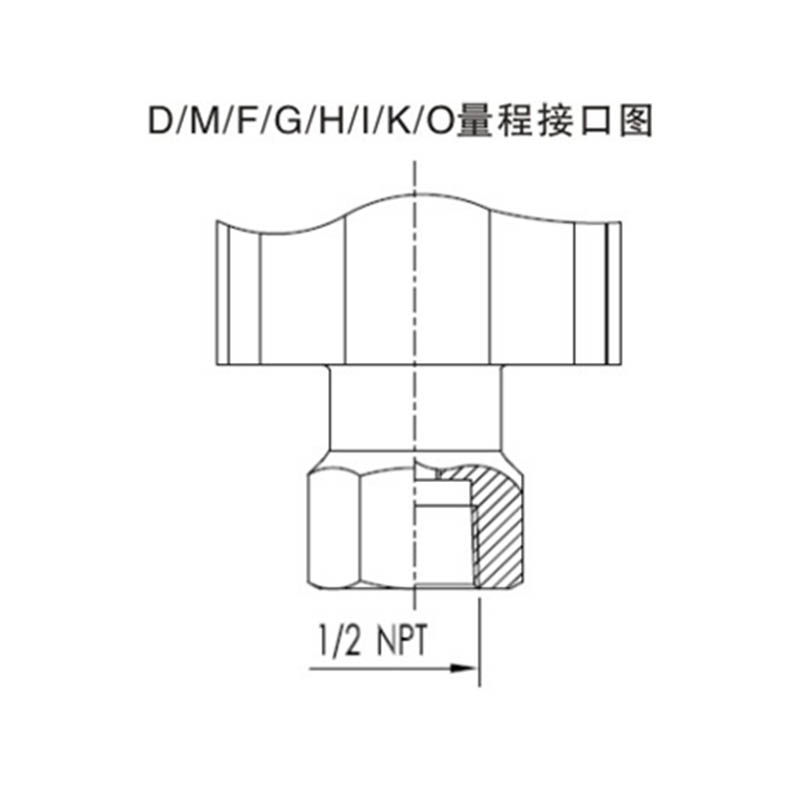

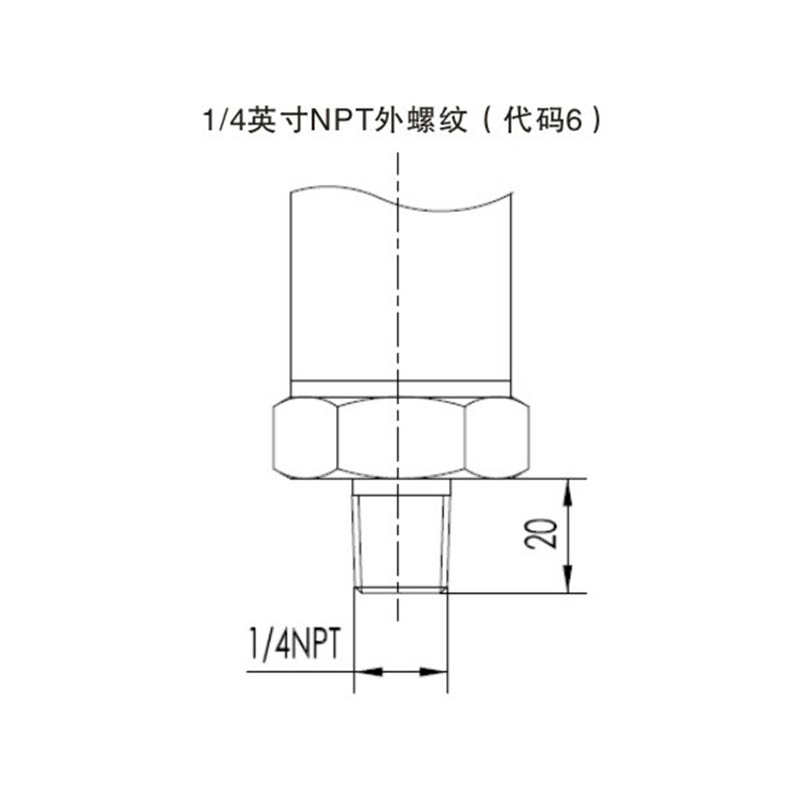

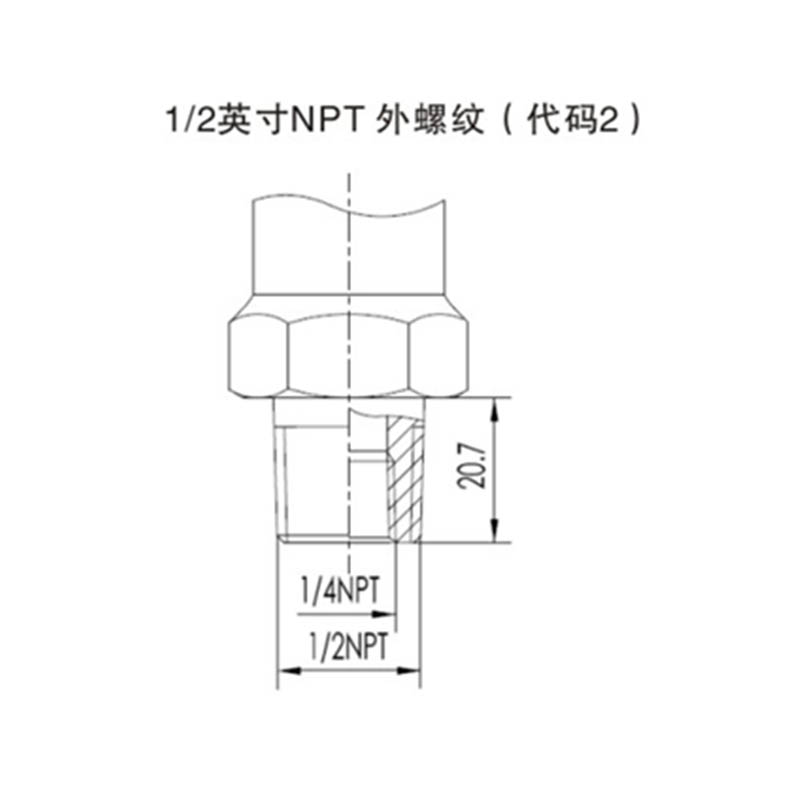

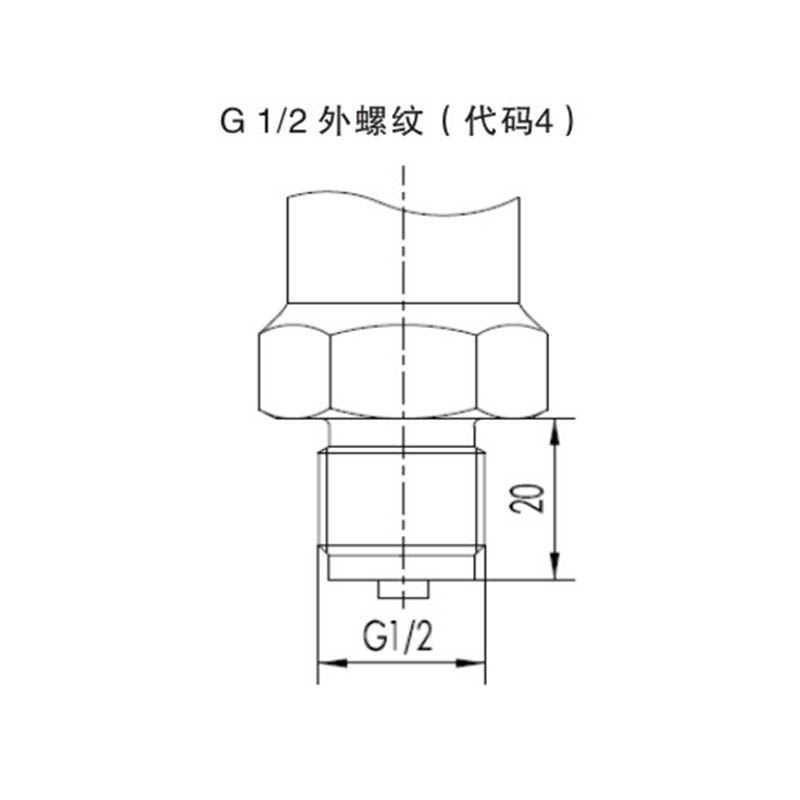

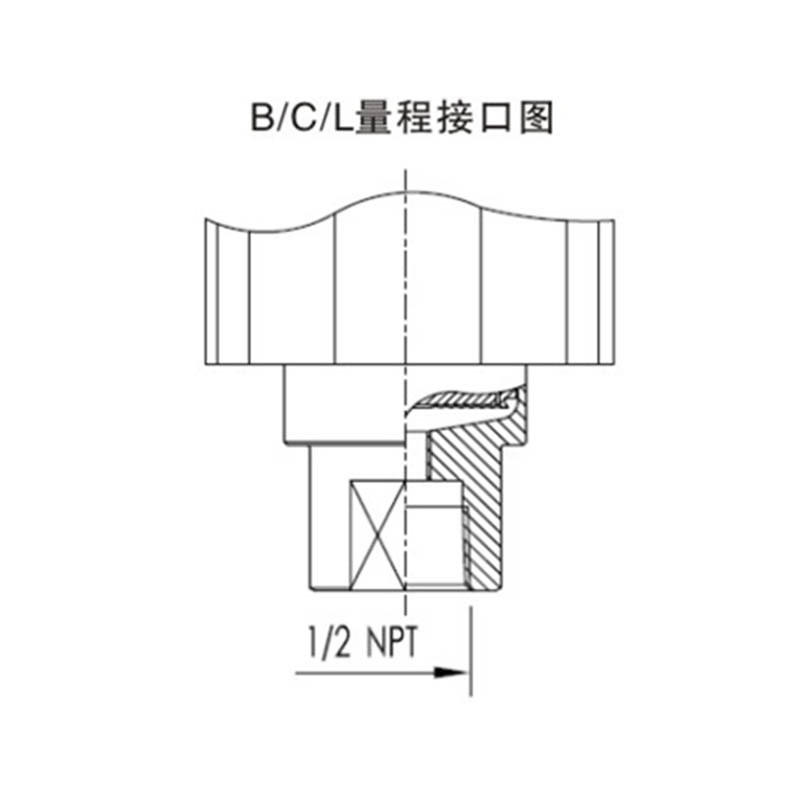

Popis připojení procesu (kód 1)
Standardní formát (kód 1)
100064-Mjut 100054-1-6F2j
Formulář rozhraní derivátu
100045-Q4KA 100035-1-16L4 100026-Pa9e 100017-x8c5 100008-qbyJ

Tabulka kódů modelů a specifikací

Výběr převodníku tlaku 3051T
1 G Měřicí tlak
A Absolutní tlak
2 Přesnost Výstup
U Základní chyba ±0,04 % 4‑20 mA s komunikací HART
B Základní chyba ±0,075 % 4‑20 mA s komunikací HART
A Základní chyba ±0,05 % 4‑20 mA s komunikací HART
C Základní chyba ±0,01 % 4‑20 mA s komunikací HART
N 4‑20mA analogový výstup
3 Měřicí tlak
B 0-0,6 kPa ~ 6 kPa / (0-60 ~ 600 mmH₂O) / (0-6 ~ 60 mbar)
C 0-2 kPa ~ 40 kPa / (0-200 ~ 4000 mmH₂O) / (0-20 ~ 400 mbar)
D 0-2,5 kPa ~ 250 kPa / (0-0,25 ~ 25 mH₂O) / (0-25 ~ 2500 mbar)
F 0-30 kPa ~ 3 MPa / (0-3 ~ 300 mH₂O) / (0-0,3 ~ 30 bar)
G 0–0,1 MPa ~ 10 MPa (0–1 ~ 100 bar)
H 0–0,21 MPa ~ 21 MPa (0–2,1 ~ 210 bar)
I 0–0,4 MPa ~ 40 MPa (0–4 ~ 400 bar)
J 0–0,6 MPa ~ 60 MPa (0–6 ~ 600 bar)
L 0–2 kPa ~ 40 kPa (0–200 ~ 4000 mmH₂O / 0–20 ~ 400 mbar). Pouze absolutní tlak
M 0–2,5 kPa ~ 250 kPa (0–25 ~ 2500 mbar). Pouze absolutní tlak
N 0–30 kPa ~ 3 MPa (0–0,3 ~ 30 bar). Pouze absolutní tlak
4 Materiál membrány / Plnicí kapalina
A 316L nerezový/silikonový olej
B 316L nerezová ocel / fluorovaný olej
C Hastelloy C / silikonový olej
D Hastelloy C / fluorovaný olej
5 Procesní připojení
1 Vnitřní závit 1/2" NPT
2 1/2" NPT vnější závit (s 1/4" NPT uvnitř)
3 Vnější závit M20×1,5
4 Vnější závit G1/2
5 Vakuové připojení DIN 28403 KF16 / ISO 2861
6 Vnější závit 1/4" NPT
6 Speciální funkce
N žádný
P Ochrana před bleskem
O Bezolejová úprava (pro měření kyslíku: náplň fluorovaného oleje, těsnící kroužek FKM, <6 MPa, <60 °C)
7 Montážní držák
N žádný
1 Nerezová ocel
2 Pozinkovaná uhlíková ocel
8 Displej
N Žádný displej
2 LCD s podsvícením (-20 °C)
3 OLED displej (-40 °C)
9 Ošetření odolné proti výbuchu
N Standardní verze
A Typ jiskrové bezpečnosti, NEPSI
D Nevýbušný typ, NEPSI (kromě nevýbušné kabelové průchodky)
10 Další možnosti
D Nevýbušné zařízení pro vstup kabelů
E Zařízení pro vstup kabelů se zvýšenou bezpečností
V Nízkonapěťová verze
S Celé pouzdro z nerezové oceli

Poznámka:
Poznámka 1: Kódy rozsahů odpovídající rozhraní XG3051T; kódy rozsahů odpovídající verzi XG3051T pro absolutní tlak.
Poznámka 2: Podtlakové připojení DIN 28403 KF16 / ISO 2861 platí pouze pro rozsahy do 2,5 bar.

Položka Popis
Materiály Membrána: nerezová ocel 316L, Hastelloy C
Procesní připojení: nerezová ocel 316L
Plnicí kapalina: Silikonový olej
Kryt vysílače: Hliníková slitina s epoxidovým pryskyřičným povlakem
Těsnicí kroužek pouzdra: Nitrilová pryž (NBR)
Typový štítek: nerezová ocel 304
Hmotnost 1,6 kg (bez LCD, montážního držáku a procesního připojení)
Stupeň ochrany krytu IP67


Plán elektromagnetické kompatibility

ne Testovací položka Základní standard Zkušební podmínka Úroveň výkonu
1 Vyzařované emise (kryt) GB/T 9254-2008 Tabulka 5 30 MHz~1000 MHz Pass
2 Vedené emise (DC napájecí port) GB/T 9254-2008 Tabulka 1 0,15 MHz~30 MHz Pass
3 ESD imunita GB/T 17626.2-2006 4 kV (kontakt) / 8 kV (vzduch) B
4 RF odolnost proti elektromagnetickému poli GB/T 17626.3-2006 10 V/m (80 MHz~1 GHz) A
5 Imunita výkonového a magnetického pole GB/T 17626.8-2006 30 A/m A
6 Rychlý elektrický přechod/výbuchová imunita GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Přepěťová imunita GB/T 17626.5-2008 1 kV (linka-linka) / 2 kV (linka-zem) (1,2/50 µs) B
8 RF polem indukovaná rušivá imunita GB/T 17626.6-2008 3 V (150 kHz~80 MHz) A

Poznámka:
(1) Úroveň výkonu A: Normální výkon je během testování udržován v mezích technických specifikací.
(2) Výkonnostní úroveň B: ​​Během testování může dojít k dočasnému zhoršení nebo ztrátě funkce/výkonu se samoobnovením. Skutečné provozní podmínky, paměť a data zůstávají nezměněny.
