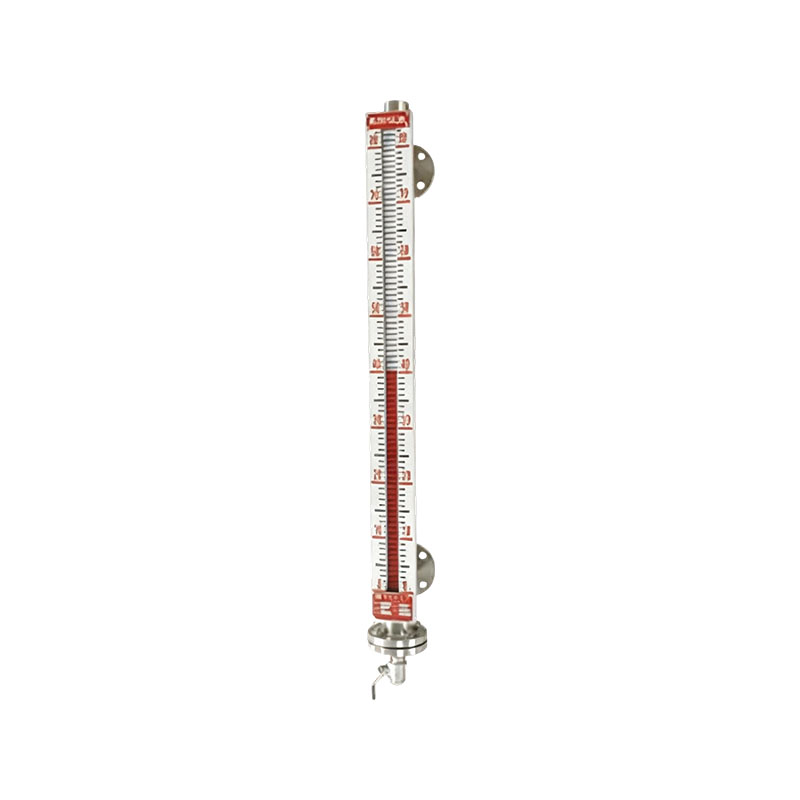

Magnetický hladinoměr řady XG/JYZX

Magnetický hladinoměr řady XG/JYZX, také známý jako magnetický výklopný sloupek nebo magnetická výklopná deska. Magnetický plovákový hladinoměr může bezpečně a spolehlivě měřit hladinu kapaliny za podmínek vysoké teploty, vysokého tlaku, vysoké viskozity a silné koroze. Odečítání je intuitivní, displej poutavý a rozsah měření je velký. Vybavený mikrospínači a dálkovými vysílači hladiny kapaliny může dosáhnout alarmů horní a dolní meze a kontroly hladiny kapaliny (hranice), stejně jako dálkové detekce a ovládání. Výrobky řady magnetických hladinoměrů kapalin se široce používají pro měření a kontrolu hladiny kapalin v různých průmyslových odvětvích, jako je energetika, ropa, chemie, metalurgie, ochrana životního prostředí, lékařství, potravinářství atd. Magnetický plovákový hladinoměr řady XG/JYZX je připojen k nádobě přes boční přírubu, takže změny hladiny kapaliny v hladinoměru jsou ve skutečnosti v souladu se změnami hladiny kapaliny uvnitř nádoby. Válcový plovák uvnitř komory hladinoměru a magnetická výklopná deska a spínač vně hladinoměru jsou vlastně souborem magnetických systémů. Válcový plovák ovlivňuje magnetickým polem překlápěcí sloupek uvnitř překlápěcí desky a magnetické komponenty uvnitř spínače, čímž lineárně zobrazuje změny hladiny kapaliny.
Výklopný sloupek magnetické výklopné desky je vybaven malou sloupkovou magnetickou ocelí a všechny výklopné sloupky jsou rovnoměrně umístěny v hliníkových drážkách s radiální roztečí 10 mm. Polovina překlápěcích sloupců je bílá a druhá polovina červená. Když hladina kapaliny v hladinoměru stoupá a klesá, plovák se odpovídajícím způsobem pohybuje a magnetické pole paprsku permanentního magnetu instalovaného na jeho horní straně pohání magnetický výklopný sloupek směrem ven otočné desky, aby se otáčel o 180°. Když hladina kapaliny stoupne, změní se z bílé na červenou. Naopak při poklesu hladiny kapaliny se překlápěcí sloupec změní z červené na bílou. Tímto způsobem může překlápěcí sloupec odrážet změny hladiny kapaliny uvnitř nádoby bez potřeby jakéhokoli napájení. Poskytuje bezpečný a spolehlivý prostředek a metodu pro detekci hladiny kapalin v hořlavých, výbušných a toxických médiích úplným oddělením kapalných médií od indikátorů měření.
Snímač hladiny kapaliny UQZ se používá k měření hladiny kapaliny a přenosu signálů společně s magnetickými plovákovými hladinoměry řady JYZK. Odporový signál odpovídající hladině kapaliny je převodníkem převeden na standardní proudový signál.
Magnetický spínač řady UK je rozdělen na běžné magnetické spínače a obousměrné přídržné magnetické spínače a používá se ve spojení s magnetickým plovákovým hladinoměrem vodní řady XG/JJZK.

Vlastnosti produktu:
1. Konstrukce je jednoduchá, robustní a spolehlivá a nevyžaduje zvláštní údržbu.
2. Kapalné médium a indikátor měření jsou zcela izolovány.
3. Může měřit a indikovat hladinu korozivních, hořlavých, toxických, rozrušených a kontaminovaných kapalin a je vhodný pro prostředí s vysokou teplotou a vysokým tlakem.
4. Magnetický výklopný sloupcový displej; není potřeba externí napájení. Výsledky měření lze přenášet dálkově přes obvod, čímž je dosaženo dálkového ovládání a detekce.
5. Kromě základního typu existují různé formy hladinoměrů kapalin, jako je vysokoteplotní a nízkotlaký typ, vysokoteplotní a vysokotlaký typ, plášťový typ, vrchní typ, antikorozní typ, kapalný plyn, mrazuvzdorný typ atd.  Aplikační průmysl:
1. Petrochemický průmysl: různé skladovací nádrže, reaktory, vyrovnávací nádrže a věže používané pro monitorování hladin kapalin a hraničních poloh.
2. Úprava vody a ochrana životního prostředí: měření hladiny kapalin v dávkovacích nádržích, nádržích na odpadní vodu, nádržích na cirkulační vodu a nádržích na vyčištěnou vodu.
3. Tepelná a elektrická energie: monitorování hladiny kapalin v nádržích na horkou vodu, nádržích na deoxygenovanou vodu, výměnících tepla a nádobách na pomocná zařízení.
4. Lehký průmysl, potravinářství a farmacie: detekce hladiny kapalin v nádržích na přísady, fermentačních nádržích, varných nádržích a nádržích na skladování surovin.
