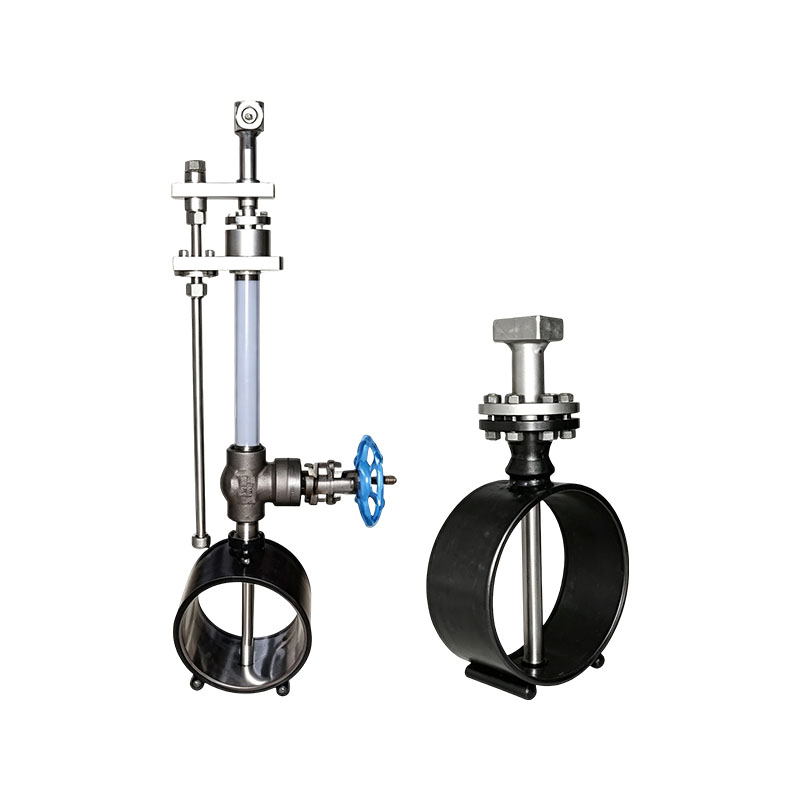

Průtokoměr XG-DRB Dilbar

Rovnoměrný průtokoměr XG-DRB Dearbar je nový typ zásuvného průtokoměru, který pro měření průtoku využívá princip diferenčního tlaku a řídí se Bernoulliho rovnicí: Q=KxCx root DP. V současné době je mezinárodně uznáván jako nejpřesnější, opakovatelný a spolehlivý průtokoměr pro jednorázovou detekci průtoku. Jednoduchá konstrukce, snadná montáž a demontáž, nízké tlakové ztráty a nízké náklady na použití a údržbu z něj dělají energeticky úsporný a ekonomický průtokoměr, který stojí za propagaci a používání. Zejména u potrubí s průměrem větším než 200 milimetrů jsou výhody průměrovacího trubkového průtokoměru patrnější. Široce se používá v průmyslových odvětvích, jako je energetika, metalurgie a petrochemie.

Pracovní princip:
Průtokoměr s konstantní rychlostí XG-DRB Dearbar měří průtok diferenčním tlakem generovaným před a za jeho jedinečnou snímací sondou. Při průtoku kapaliny sondou se vpředu vytváří vysokotlaká distribuční oblast, která je o něco vyšší než statický tlak potrubí. Podle principu Bernoulliho rovnice se rychlost kapaliny při průtoku sondou zvyšuje a na zadní straně sondy se vytváří nízkotlaká distribuční oblast, kde je tlak o něco nižší než statický tlak potrubí. Poté, co sondou proteče diferenční tlaková kapalina, se na obou stranách sondy objeví víry a v zadní části sondy se vytvoří částečné vakuum. Průměrný vysoký tlak ve vysokotlaké oblasti je přenášen do přetlakové komory diferenčního tlakového přístroje přes vysokotlaké potrubí sondy; Průměrný nízký tlak v nízkotlaké oblasti je přenášen do podtlakové komory přístroje diferenčního tlaku přes nízkotlaké potrubí sondy. Přístroj diferenčního tlaku měří rozdíl mezi průměrným vysokým tlakem a průměrným nízkým tlakem a po výpočtu druhé odmocniny odráží velikost průměrné rychlosti proudění tekutiny. Průměrná rychlost proudění je úměrná průtoku a lze ji pak použít k výpočtu objemového průtoku nebo hmotnostního průtoku tekutiny v potrubí.

Vlastnosti produktu:
1. Vícenásobná aplikační média a široký rozsah měření. Vhodné pro různé kapaliny (plyn, kapalina, pára), s průměry od 38 mm do 15 000 mm, maximálním tlakem 40 MPa a maximální teplotou 550 ° C nebo vyšší. V případě potřeby může také zaručit ± 0,1 %, zvláště vhodné pro řízení průmyslových procesů;
2. Jednoduchá struktura a nízká hmotnost;
3. Snadná instalace a demontáž, nízké náklady a mohou být instalovány a udržovány online;
4. Nízké požadavky na rovné části potrubí. Požadavek na délku přímého úseku trubky je relativně nízký ve srovnání s clonou, obecně asi 10 až 25 násobek průměru;
5. Nízká tlaková ztráta a významná úspora energie. Nevratná tlaková ztráta je 2 % až 15 % signální tlakové ztráty, což je pouze jedna desetina nevratné tlakové ztráty běžně používaných clonových průtokoměrů. Roční provozní náklady jsou 1/40 až 1/50 clony;
6. Konstantní kapalinový koeficient (K), stabilní signál měření a malé výkyvy;
7. Vysoká přesnost a dobrá dlouhodobá stabilita;
8. Samotné měření tlaku sondy je antiblokovací a sonda je navržena s jednodílnou dvoudutinovou vysokopevnostní konstrukcí;
9. Přátelské rozhraní člověk-stroj, 360-stupňová otočná LCD měřicí hlava; Může zobrazovat okamžitý průtok, kumulativní průtok, procento sloupcového grafu atd.

Hlavní oblasti použití:
1. Měření primárního a sekundárního vzduchu v elektrárnách
2. Měření vysokopecního plynu;
3. Měření etanu, etylenu, zemního plynu atd.;
4. Měření plynu, dusíku, kyslíku atd.;
5. Měření stlačeného vzduchu:
6. Měření syté páry, vysokotlaké a nízkotlaké páry:
7. Měření vody z vodovodu, cirkulační vody atd.
