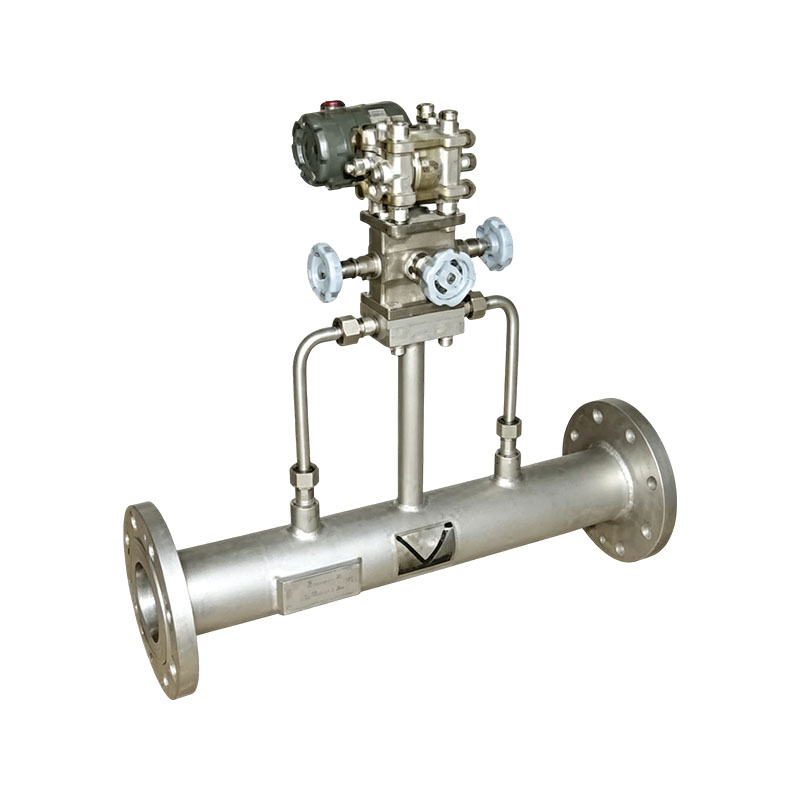

Klínový průtokoměr řady XG-LX

Systém klínového průtokoměru XG-LX je nejnovější generací systému měření průtoku diferenciálního tlaku naší společnosti. Splňuje požadavky na měření většiny kapalin, včetně čistých kapalin, plynů a páry. Je zvláště vhodný pro měření kapalin, které je obtížné měřit tradičními průtokoměry, jako je buničina, kal, olejový kal, topný olej, zbytkový olej, černouhelný dehet a další kapaliny a suspenze s vysokou viskozitou, které jsou náchylné ke krystalizaci a nečistotám. Proto jsou klínovité průtokoměrné systémy široce používány pro měření vysoce viskózních médií s nízkým Reynoldsovým číslem v oblastech, jako je ropa, chemický, energetický a lehký průmysl.

Vlastnosti produktu:
1. Použití komponent průtoku ve tvaru "V" může eliminovat stagnující oblasti a zabránit ucpání systému.
2. Reynoldsovo číslo má širokou škálu aplikací a dokonce i při Reynoldsově čísle 500 stále zachovává čtvercový vztah mezi diferenčním tlakem a průtokem.
3. Snadná instalace, použití a údržba.
4. Vysoká přesnost měření, rozšířená nejistota kalibrace průtoku: ± 0,5 %~± 0,2 % (kalibrace vody nebo oleje).
5. Dlouhodobá stabilita je dobrá, uživatelé ji chválí jako nástroj s nulovou mírou selhání.
6. Jednorázové měřidlo děleného typu; výměna klínu (uprostřed) může rozšířit sortiment.
7. Různé styly:
Normální typ: V rozsahu 1:10 je nelineární chyba koeficientu průtoku ≤± 1 %.
Vysoce výkonný typ: Nejistota expanze kalibrace průtoku v rozsahu 1:3 je ± 0,5 %~± 0,2 %.
8. Hodnotu alarmu přetlaku a hodnotu alarmu nízkého tlaku lze nastavit podle tlakové situace na místě. Pokud během používání nastanou situace přetlaku nebo nízkého tlaku, přístroj automaticky spustí a rozsvítí alarm, čímž účinně zabrání nehodám souvisejícím s bezpečností výroby způsobenými přetlakem.

Aplikační průmysl:
1. Petrochemický průmysl: Měření vysoce viskózních a částicových médií, jako je ropa, těžký olej, zbytkový olej, uhelná kaše atd.; je to běžně používaný škrtící nástroj v rafinačních zařízeních.
2. Hutní doly: Používají se pro měření kalu, vody na praní uhlí a vysokopecního/koksárenského plynu; vhodné pro pracovní podmínky s vysokou prašností a pevnými částicemi.
3. Elektrická tepelná energie: Palivo kotle, odsiřovací kal a monitorování průtoku popelové vody, schopné odolat vysokým teplotám a znečištěným kapalinám.
4. Environmentální úprava vody: Měření odpadních vod, zpětného toku kalu a odpadních vod obsahujících nečistoty s klínovou samosplachovací strukturou, která není náchylná k usazování kalu.

Kontaktujte nás
PREV：Žádný předchozí článekDALŠÍ：Průtokoměr XG-DRB Dilbar
FAQ Specifikace výkonu

Q1: Jaký je princip klínového průtokoměru a jaká je jeho největší výhoda?
A: Kapalina patřící k průtokoměru se škrtícím rozdílem tlaku protéká klínovým blokem ve tvaru V v potrubí a před a za klínovým blokem se vytváří diferenční tlak. Průtok se vypočítá na základě diferenčního tlaku. Hlavní výhody: Žádné slepé rohy, samovyplachovací efekt, zkušenosti s měřením vysoce viskózních a špinavých médií obsahujících pevné částice, stabilní měření i při nízkých Reynoldsových číslech a podpora obousměrné detekce proudění.

Q2: Jaké jsou požadavky na přímou část potrubí klínového průtokoměru?
A: Vyžaduje kratší délku než clona, ​​obecně 5D vpředu a 3D vzadu (D je vnitřní průměr potrubí); Kolena, ventily a redukce mohou narušit průtokové pole, proto se jim snažte co nejvíce vyhýbat; Během instalace by měly špičaté rohy klínů směřovat dolů, aby se zajistil hladký tok pevných částic a zabránilo se jejich hromadění.

Q3: Za jakých okolností je měření návštěvnosti nepřesné?
A: Běžné důvody: ① Zablokování, hromadění kapaliny a netěsnost tlakového potrubí; ② Opotřebení klínu a tvorba vodního kamene mění oblast škrcení; ③ Rozsah vysílače a konfigurace parametrů druhé odmocniny jsou nesprávné; ④ Viskozita média se výrazně liší od podmínek kalibrace. Upřednostněte kontrolu těsnosti impulsního potrubí a parametrů vysílače.

Q4: Potřebuje klínový průtokoměr pravidelnou údržbu?
Odpověď: Žádné pohyblivé části, nízká denní údržba. Doporučuje se pravidelně profukovat a čistit tlakové potrubí v podmínkách pevného/vysokého prachu; Otevřete vyvažovací ventil skupiny tří ventilů, abyste ochránili vysílač během dlouhodobého vypnutí; Při profukování potrubí je třeba odstranit průtokoměr, aby se zabránilo poškrábání povrchu klínového bloku struskou ze svařování a ovlivnění přesnosti.

Specifikace výkonu: (Pro velikosti nad DN300 kontaktujte naši společnost)

Model Jmenovitý průměr (mm) Klínový poměr h/D Rozsah průtoku (m³/h) Délka (mm) Pracovní tlak (MPa) Střední teplota (℃) Přesnost kalibrace vody (nebo kalibrace oleje) Standardní příruba
XG-LX-G-15 15 0,2 ~ 0,5 0,28 ~ 2,7 600 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-25 25 0,2 ~ 0,5 0,8 ~ 7,5 600 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-40 40 0,2 ~ 0,5 1,5 ~ 21 700 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-50 50 0,2 ~ 0,5 3 ~ 33 700 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-80 80 0,2 ~ 0,5 6 ~ 75 800 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-100 100 0,2 ~ 0,5 17 ~ 100 800 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-150 150 0,3 ~ 0,5 45 ~ 310 1000 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-200 200 0,3 ~ 0,5 68 ~ 460 1000 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-250 250 0,3 ~ 0,5 109 ~ 865 1200 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-300 300 0,3 ~ 0,5 155 ~ 1225 1200 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
